Jak dobrać profile gumowe: poradnik wyboru i zastosowań

Ten poradnik omawia, jak prawidłowo dobrać profile gumowe, uwzględniając materiał, twardość i warunki pracy. Dowiesz się, jak wybrać odpowiedni profil, aby zapewnić trwałość, szczelność i odporność na specyficzne czynniki środowiskowe. Znajdziesz tu praktyczne wskazówki, tabele porównawcze i checklisty, które ułatwią Ci proces doboru, montażu i testowania profili gumowych.

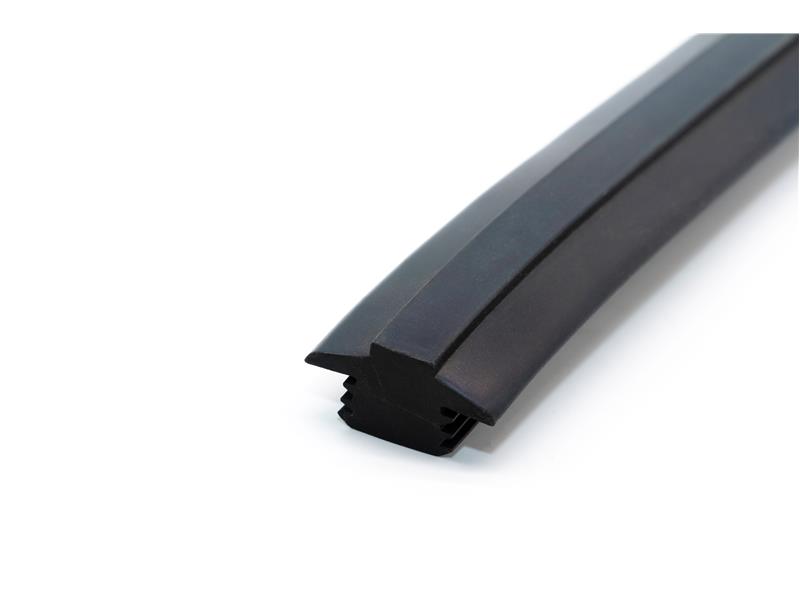

Materiał i twardość profili gumowych

Dobór materiału i twardości profili gumowych ma kluczowe znaczenie dla ich trwałości, szczelności oraz odporności na warunki, w jakich będą eksploatowane. Decydując się na konkretny profil, należy wziąć pod uwagę jego właściwości mechaniczne (twardość w skali Shore’a, sprężystość, odporność na ścieranie, a także współczynnik odkształcenia trwałego), warunki środowiskowe (temperatura pracy, ekspozycja na promieniowanie UV, ozon, wilgoć), potencjalny kontakt z różnymi substancjami chemicznymi (oleje, paliwa, kwasy, rozpuszczalniki) oraz wymagania dotyczące montażu (giętkość, pamięć kształtu, możliwość klejenia lub zgrzewania). Poniżej przedstawiamy systematyczne podejście doboru, omawiając najważniejsze cechy materiałów.

Profile gumowe: skład i właściwości materiałowe

Wybór odpowiedniego materiału profilu gumowego zależy od specyficznych wymagań aplikacji. Poniżej znajduje się zestawienie najczęściej stosowanych materiałów wraz z ich kluczowymi właściwościami:

• EPDM – Wybór ze względu na odporność na ozon, promieniowanie UV i temperatury (od -40°C do +120°C). Ma dobrą, choć selektywną, odporność chemiczną, ale słabo radzi sobie z olejami mineralnymi. Sprawdza się w uszczelnieniach zewnętrznych, w motoryzacji i budownictwie.
• NBR (nitryl) – Idealny, gdy profil będzie miał kontakt z olejami i paliwami. Pracuje w temperaturach od -30°C do +100°C. Stosowany w uszczelnieniach hydraulicznych i pneumatycznych.
• SBR – Ekonomiczny, ale mniej odporny na starzenie i ozon. Za to ma dobrą wytrzymałość mechaniczną i odporność na ścieranie. Używany w elementach amortyzujących i podkładkach.
• Silikon – Ma bardzo szeroki zakres temperatur (od -60°C do +200°C) i zachowuje elastyczność w niskich temperaturach. Trzeba jednak pamiętać, że jest mniej odporny na ścieranie i rozpuszczalniki organiczne. Znajduje zastosowanie w przemyśle spożywczym i medycznym.
• Fluoroelastomery (np. FKM) – Opcja dla wymagających, ze względu na wysoką odporność chemiczną i temperaturową. Sprawdzają się w kontakcie z agresywnymi mediami, ale są droższe. Wykorzystywane w aplikacjach lotniczych i chemicznych.
• HNBR – Ulepszone nitryle, które lepiej znoszą wysokie temperatury i są bardziej odporne mechanicznie. Stosowane w wymagających aplikacjach motoryzacyjnych.

Profile gumowe: twardość i jej wpływ na uszczelnienia

Twardość, mierzona w skali Shore’a A, determinuje, jak profil zachowa się podczas ściskania i ruchu. Dobór odpowiedniej twardości powinien być ściśle powiązany z funkcją, jaką ma pełnić profil.

1. Twardość można podzielić na zakresy:
   • Bardzo miękkie (20–40 Shore A) – idealne do miękkich uszczelnień i amortyzacji.
   • Średnie (40–70 Shore A) – do uszczelnień dynamicznych i listew.
   • Twarde (70–90 Shore A) – gdy profil ma być elementem konstrukcyjnym lub zabezpieczeniem krawędzi.
2. Uszczelnienia statyczne często wymagają wyższej twardości i niskiego odkształcenia trwałego, podczas gdy dynamiczne potrzebują niższej twardości i lepszej odporności na zużycie ścierne.
3. Warto wykonać testy twardości i odkształcenia, zgodnie z normą ISO 7619. Dzięki temu można przewidzieć, jak profil będzie się zachowywał w długim okresie użytkowania.

Przeprowadzenie próbkowania i badań prototypowych w warunkach maksymalnie zbliżonych do rzeczywistych jest kluczowe.

Profile gumowe: optymalizacja do warunków pracy

Aby dobrać odpowiedni profil gumowy, wykonaj następujące kroki:

1. Zdefiniuj funkcję elementu: czy ma uszczelniać, tłumić, chronić krawędzie, a może izolować?
2. Zidentyfikuj czynniki środowiskowe: zakres temperatur, narażenie na ozon/UV, wilgotność, kontakt z różnymi mediami.
3. Wybierz materiał, który jest odporny na warunki chemiczne i temperaturowe.
4. Określ twardość, biorąc pod uwagę wymagania dotyczące szczelności i wytrzymałości mechanicznej.
5. Sprawdź dodatkowe właściwości: czy można go kleić, obrabiać, czy jest kompatybilny z procesem produkcji (wytłaczanie, wulkanizacja).
6. Przeprowadź testy: badaj twardość (np. Shore A zgodnie z PN-EN ISO 868), odkształcenie trwałe, odporność na ścieranie i starzenie (zgodnie z ISO/ASTM/DIN).

• Pamiętaj o tolerancjach wymiarowych i zmianach właściwości w czasie – starzenie się materiału może obniżyć jego elastyczność i zwiększyć kruchość.
• W dokumentacji technicznej profilu warto zapisać dopuszczalne zakresy: temperatury pracy, maksymalne obciążenie mechaniczne i dopuszczalny stopień kompresji.

Checklista doboru materiału i twardości:

• Określenie funkcji profilu (uszczelnienie, amortyzacja, ochrona krawędzi)
• Analiza warunków środowiskowych (temperatura, media chemiczne, UV)
• Wybór materiału (EPDM, NBR, Silikon, FKM, HNBR)
• Określenie twardości (Shore A)
• Sprawdzenie dodatkowych właściwości (klejenie, obróbka)
• Testy (twardość, odkształcenie trwałe, odporność na starzenie)

Montaż, testy i wymagania normowe

Profile gumowe – przygotowanie do montażu

Zanim zamontujesz profile gumowe, upewnij się, że ich wymiary zgadzają się z rysunkiem technicznym, a tolerancje elementów są odpowiednie. Oczyść powierzchnie montażowe z wszelkich zanieczyszczeń. Precyzyjne pomiary i przestrzeganie tolerancji montażowych to podstawa, aby uniknąć deformacji i przedwczesnego zużycia. Oto, co warto zrobić krok po kroku:

1. Sprawdź długość i przekroje profilu, dopasuj końcówki (cięcie i fazowanie).
2. Oceń właściwości materiałowe (twardość Shore A, elastyczność, odporność na temperaturę i czynniki chemiczne).
3. Dobierz metodę montażu: wcisk, klejenie, mocowanie mechaniczne lub system zatrzaskowy, uwzględniając współczynnik tarcia i wymaganą siłę montażu.
4. Użyj odpowiednich środków pomocniczych: smary specjalistyczne, taśmy zabezpieczające, końcówki dociskowe i przyrządy pomiarowe.

Instrukcja montażu krok po kroku:

1. Oczyść powierzchnię montażową.
2. Zmierz i dociąć profil gumowy, uwzględniając tolerancje.
3. Nałóż smar lub klej (jeśli wymagane).
4. Zamontuj profil, dbając o równomierne rozłożenie siły.
5. Sprawdź poprawność montażu.

Profile gumowe – procedury testowe

Zanim oddasz produkt do użytku, przeprowadź serię testów, które potwierdzą funkcjonalność i trwałość profili gumowych. Oto, jakie procedury testowe warto stosować:

• Kontroluj wymiary i tolerancje za pomocą suwmiarki i innych przyrządów pomiarowych.
• Mierz twardość metodą Shore A (zgodnie z PN-EN ISO 868) oraz badaj rozciąganie i wydłużenie przy zerwaniu (zgodnie z PN-EN ISO 37).
• Przeprowadzaj testy szczelności i ciśnieniowe (szczególnie ważne w aplikacjach uszczelniających) oraz testy cykliczne montaż–demontaż w warunkach, w jakich profil będzie użytkowany.
• Wykonuj badania starzeniowe: wystawiaj profil na promieniowanie UV (zgodnie z ASTM G154), zmienne temperatury i wilgotność w komorach klimatycznych, a także testuj jego odporność chemiczną na detergenty, oleje i rozpuszczalniki.
• Oceniaj odkształcenia trwałe po kompresji (zgodnie z ISO 815) i analizuj zmiany właściwości mechanicznych po ekspozycji na różne czynniki środowiskowe.

Pamiętaj, aby wyniki testów porównać z wymaganiami materiałowymi i specyfikacją użytkową produktu.

Profile gumowe – wymagania normowe i dokumentacja

Upewnij się, że masz kompletną dokumentację techniczną i że wszystko jest zgodne z obowiązującymi normami branżowymi i przepisami dotyczącymi materiałów elastomerowych. W praktyce oznacza to, że powinieneś mieć:

• Karty charakterystyki materiału i deklaracje zgodności technicznej.
• Protokoły z badań laboratoryjnych (twardość, rozciąganie, starzenie, odporność chemiczna, szczelność).
• Procedury produkcyjne i kontroli jakości, które pozwalają na śledzenie partii materiałowej i identyfikację wyrobów.
• Instrukcje montażu, konserwacji i przechowywania wraz z zaleceniami dotyczącymi eksploatacji w określonych temperaturach i środowiskach.

Kompletna dokumentacja techniczna i wyniki badań ułatwiają audyty i pomagają w rozwiązywaniu reklamacji. Regularne przeglądy jakościowe, zgodne procedury testowe oraz ścisła kontrola partii surowca minimalizują ryzyko niezgodności i wydłużają żywotność profili gumowych.

Jeśli szukasz praktycznych informacji na temat doboru profili gumowych do uszczelnień, tłumienia drgań i ochrony krawędzi, a także zestawienia dostępnych materiałów i wymiarów, sprawdź ofertę pod tym linkiem: profile gumowe.

FAQ - Najczęściej zadawane pytania

Który materiał jest najlepszy do uszczelnienia okien samochodowych?

Do uszczelnienia okien samochodowych najczęściej stosuje się EPDM ze względu na jego wysoką odporność na warunki atmosferyczne, promieniowanie UV i ozon. Ważne jest, aby wybrać EPDM o odpowiedniej twardości, aby zapewnić szczelność i trwałość uszczelnienia.

Jak mierzyć odkształcenie trwałe profilu gumowego?

Odkształcenie trwałe mierzy się zgodnie z normą ISO 815. Polega to na ściśnięciu próbki materiału na określony czas i w określonej temperaturze, a następnie zmierzeniu, o ile próbka nie powróciła do swojego pierwotnego kształtu po usunięciu obciążenia. Wynik wyraża się w procentach.

Jakie są typowe problemy związane z montażem profili gumowych i jak im zapobiegać?

Typowe problemy to: nieprawidłowe wymiary profilu, zanieczyszczenie powierzchni montażowej, nieodpowiedni klej lub smar, oraz zbyt duża siła podczas montażu. Aby zapobiec tym problemom, należy dokładnie zmierzyć i dociąć profil, oczyścić powierzchnię, użyć odpowiednich środków pomocniczych i montować profil z umiarem.
