Jak wygląda wyłącznik nadprądowy i z czego się składa?

Wyłączniki nadprądowe są kluczowymi elementami w systemach elektrycznych, zapewniającymi bezpieczeństwo zarówno w domach, jak i w obiektach przemysłowych. Mają za zadanie chronić instalacje elektryczne przed skutkami przeciążenia oraz zwarć, które mogą prowadzić do poważnych awarii, a nawet pożarów. W tym artykule przyjrzymy się dokładniej temu, jak wyglądają wyłączniki nadprądowe i z czego się składają.

Jak wygląda klasyczny wyłącznik nadprądowy?

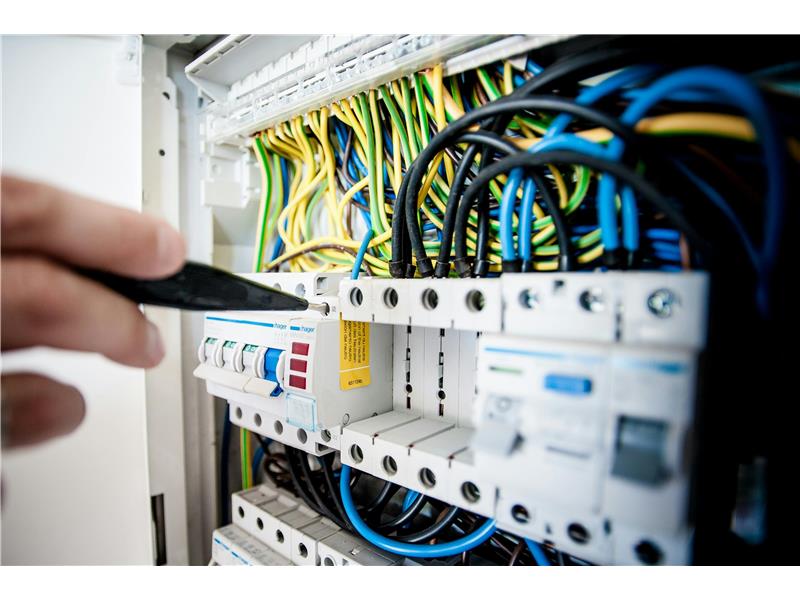

Na pierwszy rzut oka wyłącznik nadprądowy to niewielkie urządzenie o prostokątnym kształcie, które zostało zaprojektowane w sposób umożliwiający łatwy montaż zarówno w rozdzielnicach domowych, jak i przemysłowych. Jego frontowa część zwykle wyposażona jest w małą dźwignię lub przełącznik, którym można ręcznie wyłączać i włączać wyłącznik. Pod tą dźwignią znajdują się różne oznaczenia, które informują o typie wyłącznika, jego parametrach technicznych oraz normach, które spełnia.

Kluczowym elementem wizualnym wyłącznika nadprądowego są także małe okienka wskaźnikowe, które służą do sygnalizowania jego stanu (włączony/ wyłączony). To szczególnie praktyczne rozwiązanie w przypadku dużych instalacji, gdzie konieczne jest szybkie i dokładne identyfikowanie urządzeń uruchomionych lub wyłączonych.

Z czego składa się wyłącznik nadprądowy?

Podstawowymi elementami konstrukcyjnymi wyłącznika nadprądowego są: mechanizm wyzwalania elektromagnetycznego, element wyzwalający termiczny oraz komponenty umożliwiające montaż elektryczny. Mechanizm wyzwalania elektromagnetycznego odpowiada za szybkie reagowanie w przypadku zwarć, dzięki czemu wyłącznik przerywa zasilanie w niebezpiecznie krótkim czasie.

Z kolei element wyzwalający termiczny pełni funkcję ochrony przed przeciążeniem. Działa on na zasadzie bimetalu, który pod wpływem wzrostu temperatury wygina się, powodując rozłączenie obwodu. Ta podwójna ochrona sprawia, że wyłączniki nadprądowe są niezwykle skuteczne w swoim działaniu. Przykładem takiego wyłącznika jest wyłącznik nadprądowy 3-fazowy 40A, który dostępny jest między innymi na https://citrono.pl/aparatura-elektryczna/zabezpieczenia-i-ochrona-przepieciowa/wylaczniki-nadpradowe/liczba-faz-3-fazowy/prad-znamionowy-40-a.

Główne typy wyłączników nadprądowych

Wyłączniki nadprądowe różnią się między sobą nie tylko wyglądem, ale i sposobem działania oraz zakresem zastosowań. Do najczęściej spotykanych typów wyłączników zalicza się:

• Wyłączniki nadprądowe typu B – przeznaczone do instalacji o mniejszym obciążeniu i charakterystycznym dla domów jednorodzinnych. Reagują na wzrost prądu w bardzo krótkim czasie.
• Wyłączniki typu C – bardziej wszechstronne, obsługujące średnie obciążenia, często wykorzystywane w małych zakładach przemysłowych.
• Wyłączniki typu D – stosowane w przypadkach dużego obciążenia, gdzie potrzebna jest dodatkowa odporność na impulsy prądowe.

Wybór odpowiedniego wyłącznika zależy od specyfiki instalacji oraz wymogów bezpieczeństwa. Dlatego też warto zwrócić się o pomoc do specjalisty, który pomoże dobrać najbardziej odpowiedni produkt. Szeroki wybór sprawdzonych wyłączników nadprądowych znajdziesz na Citrono.pl.

Zastosowanie wyłączników nadprądowych w praktyce

Wyłączniki nadprądowe znajdują szerokie zastosowanie zarówno w sektorze prywatnym, jak i komercyjnym. W domach jednorodzinnych korzysta się z nich głównie do zabezpieczania obwodów oświetleniowych i gniazd elektrycznych. W budynkach komercyjnych i przemysłowych z kolei chronią linie zasilające maszyny, urządzenia oraz systemy informatyczne, dla których przebicia i skoki napięcia mogłyby być katastrofalne w skutkach.

Podsumowanie: jak chronić instalację elektryczną?

Odpowiednie zabezpieczenie instalacji elektrycznej to klucz do bezpieczeństwa każdego obiektu. Wyłączniki nadprądowe są jednym z najbardziej efektywnych narzędzi, które chronią przed przeciążeniami i zwarciami. Dzięki zastosowaniu wyłączników nadprądowych można zminimalizować ryzyko poważnych awarii oraz zniszczeń wywołanych przez niekontrolowane przepływy prądu.
