Alternatywa dla systemów 3-fazowych

Konieczność zwiększenia przepustowości linii przesyłowych zmusza do maksymalnego zwiększenia gęstości mocy w istniejących już korytarzach przesyłowych. Przeprowadzono do tej pory wiele doświadczeń i badań, aby znaleźć sposób na zwiększenie przepustowości linii energetycznych. Wyniki tych studiów wskazują, że jednym ze sposobów jest stosowanie systemów wielofazowych.

Badano systemy maksymalnie 36-fazowe. Okazało się, że systemy 6-fazowe I 12-fazowe są najlepszą alternatywą dla tradycyjnych systemów 3-fazowych.

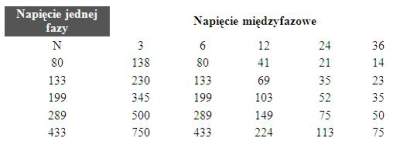

Poniżej zestawienie wartości napięcia międzyfazowego z napięciem pojedynczej fazy dla wielofazowego systemu ( kV)



Jakie są podstawowe cechy systemów wielofazowych?
• W systemach 6-fazowych napięcie międzyfazowe jest równe napięciu pojedynczej fazy.
• W systemach większych niż 6-fazowy napięcie międzyfazowe pomiędzy sąsiednimi fazami jest niższe niż napięcie pojedynczej fazy. Dlatego zawsze w systemach międzyfazowych to właśnie napięcie jednej fazy jest punktem odniesienia.
• Podczas gdy w systemach 3 fazowych napięcie międzyfazowe jest zawsze jednakowe, w systemach wielofazowych zależy ono od określonego łączenia przewodników.

Cechy charakterystyczne systemów wielofazowych w porównaniu z tradycyjnym systemem 3-fazowym
1. Można transmitować tyle samo energii przy niższym napięciu
2. Mniejsza przestrzeń międzyfazowa
3. Dzięki mniejszym gradientom napięcia można używać przewodniki o mniejszych rozmiarach
4. Wraz z wzrastającą liczbą faz zwiększa się także prawdopodobieństwo przeskoku iskry między dwoma fazami. Dlatego należy niezwykle ostrożnie projektować izolację.
5. Przekazywanie energii z pomocą systemów większych niż 3-fazowe wymaga odpowiednich transformatorów i wyłączników, przełączników oraz szyn zbiorczych. Wszystko to jest bardzo kosztowne i trudne do utrzymania, kiedy mamy do czynienia z połączeniem linii 3-fazowej. Dlatego też stosowanie wielofazowych transmisji jest dziś ograniczone jedynie do kilku linii.

(ma)
