Mercury - profesjonalny multimetr z wbudowaną kamerą termowizyjną
Mercury
Producent:
HT Italia
Numer katalogowy:
Mercury

Profesjonalny multimetr z wbudowaną kamerą termowizyjną

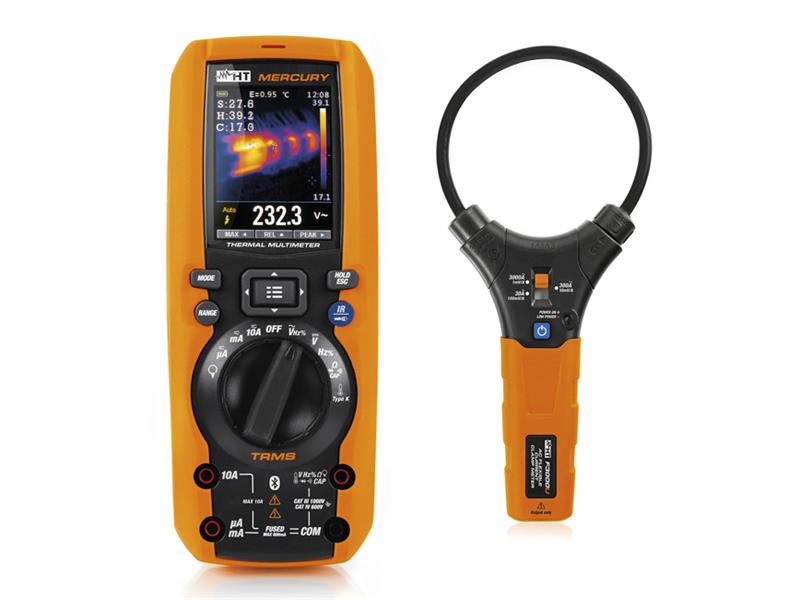

Przyrząd MERCURY jest cyfrowym multimetrem TRMS zdolnym mierzyć napięcie AC/DC do 1000V, prąd AC/DC do 10A, jak również rezystancję, ciągłość, test diody, częstotliwość, pojemność i temperaturę za pomocą sondy typu K. Inne główne funkcje to tryb AC+DC uwzględniającą składową DC w sygnałach AC oraz pomiar prądu za pomocą elastycznych cęgów F3000U.

Wbudowana kamera termowizyjna o rozdzielczości 80x80 pikseli pozwala na otrzymywanie jednoczesnego odczytu obrazu termicznego i wartości elektrycznych badanego obiektu.

MERCURY jest wyposażony w funkcję rejestracji każdego mierzonego parametru, jak również wyświetlania diagramu wartości.

Zrzuty z ekranu mogą być zapisane w formacie BMP na karcie pamięci SD. Funkcja Bluetooth pozwala na łączność z urządzeniami mobilnymi (tablet/smartfon) poprzez aplikację HTMercury tworzącą raporty w celu prezentacji zmierzonych wyników.

Przyrząd został skonstruowany zgodnie z normami bezpieczeństwa IEC/EN61010-1 z podwójną izolacją zgodnie z CAT IV 600V lub CAT III 1000V.

MERCURY jest wyposażony w analogowy bargraf LCD i każda funkcja może być wybrana przełącznikiem obrotowym. Posiada dodatkowe funkcje HOLD, MAX/MIN, PEAK i Auto Power OFF w celu oszczędzania energii wewnętrznego akumulatora.

Główne cechy
- Funkcja rejestracji i wyświetlania w czasie rzeczywistym wykresu mierzonej wartości,
- Napięcie DC, AC TRMS, AC+DC TRMS do 1000V,
- Prąd DC, AC TRMS, AC+DC TRMS do 10A,
- Pomiar częstotliwości i cyklu pracy,
- Pomiar rezystancji i test ciągłości z brzęczykiem,
- Pomiar pojemności,
- Test diody,
- Pomiar temperatury za pomocą zewnętrznej sondy termopary typu K,
- Funkcje MAX/MIN/PEAK/HOLD/REL,
- Wybierana szybkość próbkowania: od 1 sekundy do 15 minut,
- Wbudowana latarka,
- Kolorowy wyświetlacz TFT (320x240px),
- Przetwornik 6000,
- Zapis mierzonych wartości na karcie mocro SD,
- Szczelność obudowy IP-65 (wodo- i pyłoszczelny),
- Automatyczny wyłącznik zasilania.

Widzi to, czego inne mierniki nie widzą
- Zakres IR od -20°C do 260°C,
- Kolorowy wyświetlacz graficzny LCD-TFT 320x240px jest optymalny do wyświetlania obrazów termicznych,
- Jest wyposażony w sensor podczerwieni o rozdzielczości 80x80 pikseli i czułości 0,1°C, który pozwala (z małej odległości) na precyzyjne wskazanie punktów gdzie występuje problem, wyświetlając i podświetlając możliwe anomalie wartości temperatury z powodu elektrycznego lub mechanicznego nieprawidłowego działania (urządzenia wysokiego napięcia, transformatory, silniki, łożyska, zaciski, złącza, bezpieczniki, izolatory i wyłączniki, etc.).

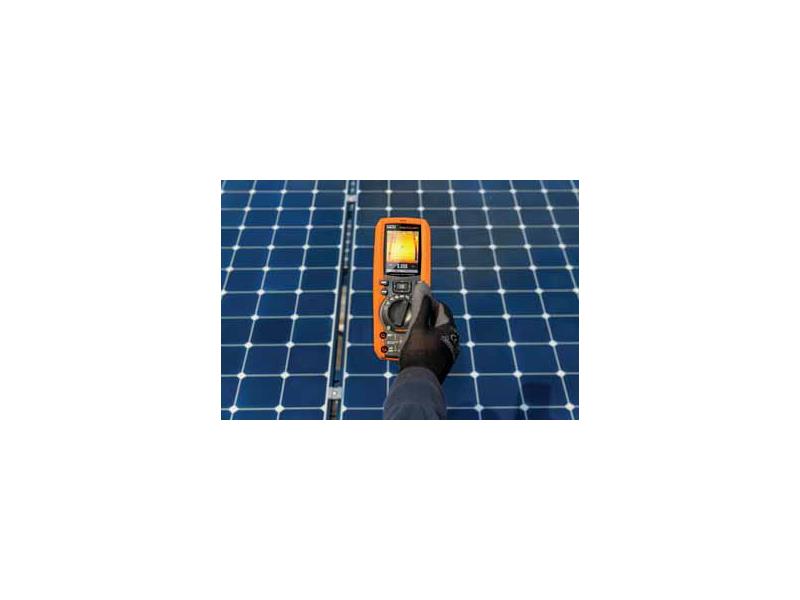

Diagnostyka instalacji fotowoltaicznych

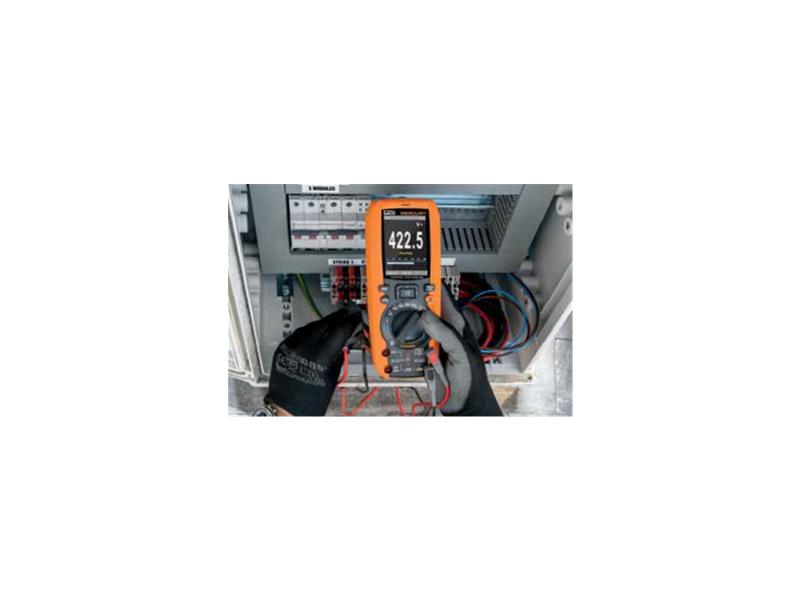

- Wiarygodne pomiary napięcia i prądu
- W gałęziach (stringach) instalacji fotowoltaicznych, pozwala zmierzyć napięcie i prąd (całkowicie bezpiecznie dzięki przystawce cęgowej), natychmiast wykrywając dowolny problem w systemie.
- Przyrząd pozwala zmierzyć:
   - Napięcie rozwarcia gałęzi (Voc)*,
   - Napięcie pracy gałęzi (Vmpp)*,
   - Prąd dostarczany przez gałąź w warunkach pracy (Impp), pozwalając operatorowi na sprawdzenie kolejnych gałęzi, czy odczyty nie różnią się więcej niż o 5%,
Status kondensatorów filtrujących stosowanych w inwerterze (jeden z najbardziej krytycznych elementów),
   - Status diod blokujących i przewodzących,
- Termograficzna analiza modułów fotowoltaicznych w celu wykrycia obecności przegrzanych modułów lub ogniw.

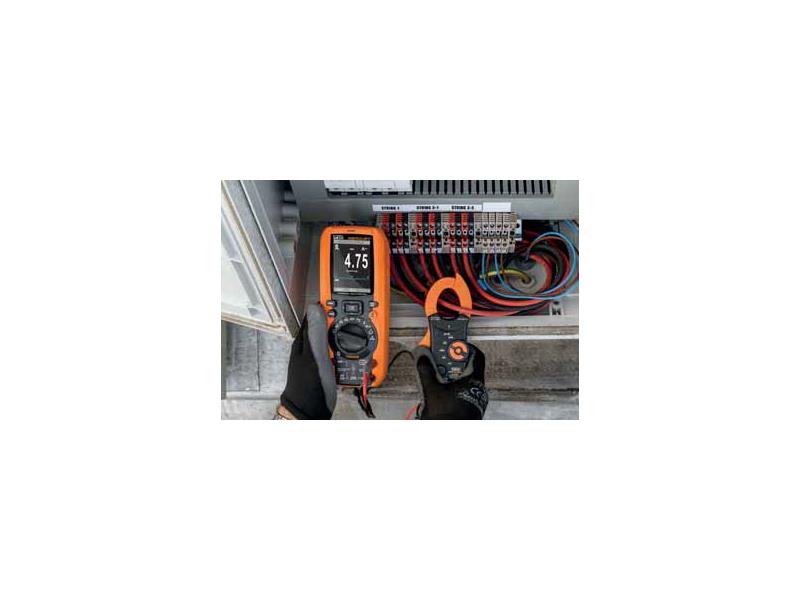

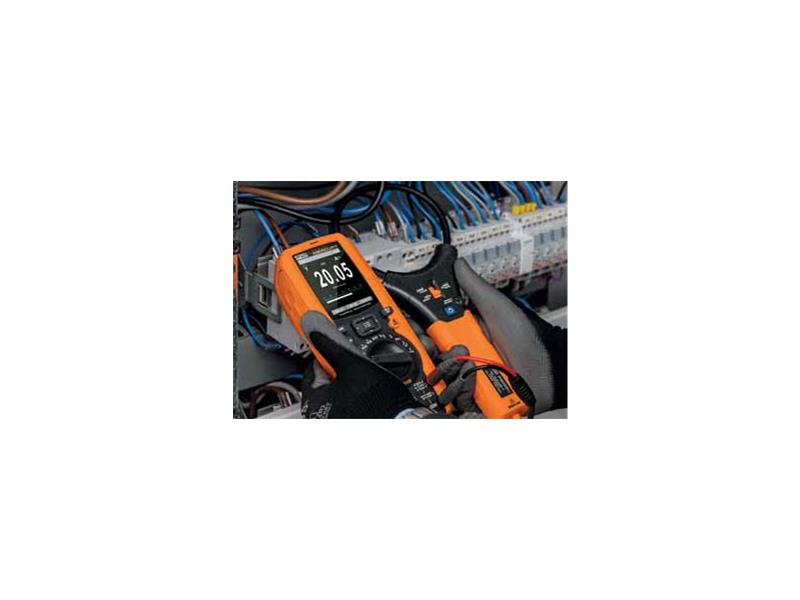

Pomiar prądu - nie może być łatwiejszy
- Dokładne pomiary prądu DC/AC oraz DC+AC TRMS,
- Pomiar prądu nawet bez przerywania obwodu,
- Przy zastosowaniu cęgów AC/DC może mierzyć prądy w trybie AC+DC TRMS, jak również zapewnia pomiar wartości składowych tylko DC i tylko AC,
- Zakres pomiarowy jest praktycznie nieograniczony: od mA do kA. Czułość i zakres jest determinowany tylko przez typ zastosowanych cęgów,
- Przystawki cęgowe są podłączane do tego samego wejścia, które są używane do pomiaru napięcia (chronione nawet, gdy nie są użyte bezpieczniki), co chroni miernik przed dowolnym możliwym nieprawidłowym podłączeniem,
- Przystawka cęgowa może być również umieszczona w bardzo niekomfortowej pozycji i następnie podłączona poprzez swój długi kabel połączeniowy do przyrządu, aby uzyskać komfortowy odczyt wartości prądu na wyświetlaczu.

Zapewnia bezpieczną odległość
- Komunikacja Bluetooth z urządzeniami mobilnymi,
- Umożliwia połączenie Bluetooth z dowolnym tabletem lub smartfonem poprzez aplikację HTMercury,
- Jest wyposażony w kartę micro SD do zapisywania pomiarów i obrazów termicznych,
- Aplikacja HTMercury wyświetla w czasie rzeczywistym i zapisuje rejestracje na tabletach i smartfonach (zrzuty ekranów),
- Tworzy, zapisuje i rejestruje raporty z obrazami termicznymi poprzez aplikację HTMercury w celu profesjonalnego udokumentowania pomiarów.

Doskonała pamięć
- Dane zapisywane na karcie pamięci micro SD,
- Jest rejestratorem zapisującym i wyświetlającym wykresy oraz rejestrującym wyniki w wewnętrznej pamięci.

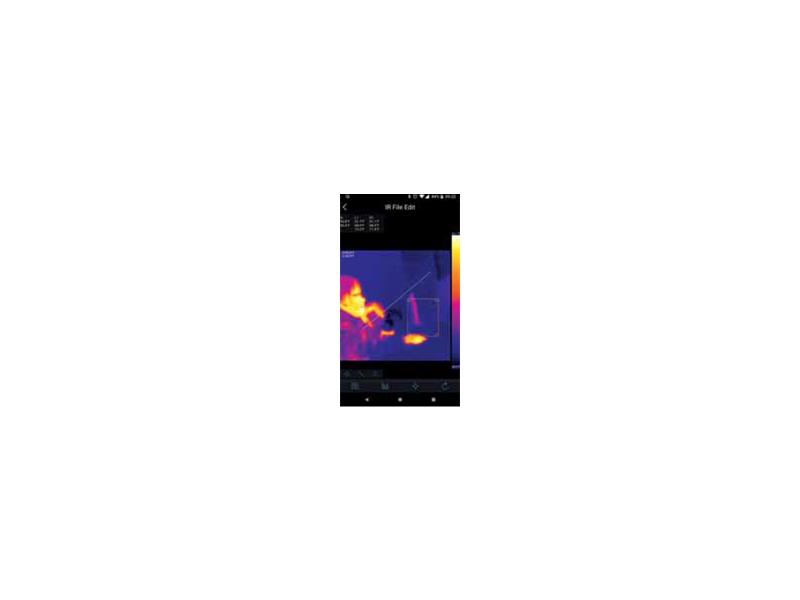

Aplikacja HTMercury
Dzięki aplikacji HTMercury przyrząd MERCURY łączy się poprzez Bluetooth z urządzeniami mobilnymi (tablet/smartfon) w celu zapisu zrzutów ekranu multimetra i obrazów termicznych, wykonywania rejestracji, zaawansowanej analizy i tworzenia raportów w formacie PDF.

Dlaczego warto wybrać miernik MERCURY?
- Pojedynczy przyrząd, przeprowadza wszystkie pomiary normalnie wykonywane przez multimetry i kamery termowizyjne,
- Wbudowana kamera termowizyjna pozwala na łatwe i szybkie wykrycie gorących punktów powodowanych przez problemy elektryczne lub błędne działanie,
Po zakończeniu naprawy można natychmiast sprawdzić, czy problem został rozwiązany
- Funkcje multimetru pozwalają na rozwiązywanie problemów z instalacjami, mierzeniem napięcia i prądu,
- Możliwość zapisu w wewnętrznej pamięci trendów napięcia i prądu z wybranym okresem próbkowania,
- Możliwość zapisu i przesłania do PC obrazów, zmierzonych i zarejestrowanych danych w celu utworzenia profesjonalnego raportu,
- Łączność Bluetooth z urządzeniami mobilnymi. W ten sposób operator może ustawić przyrząd na mierzony punkt, opuścić potencjalnie niebezpieczny obszar i odczytać wyniki na tablecie/smartfonie poprzez aplikację HTMercury,
- Kategorie CAT IV 600V i CAT III 1000V pozwalają na użytkowanie w zastosowaniach przemysłowych oraz domowych,
- Można do niego podłączyć szeroki wybór przystawek cęgowych (sztywnych i elastycznych) do pomiaru prądu AC TRMS, DC, AC+DC,
- Może współpracować z szerokim zakresem zewnętrznych sond termopar typu K do pomiaru temperatury,
- Dzięki kolorowemu wyświetlaczowi, wykrywanie możliwych problemów poprzez obraz termograficzny jest bardzo łatwe i szybkie,
- Akumulator Li-Ion zapewnia długą ciągłą pracę,
- Jest przyrządem przenośnym, kompaktowym i odpornym. Obudowa jest wodo- i pyłoszczelna (IP65).

Dane techniczne

Dane elektryczne
- Napięcie DC:
    - Zakres pomiarowy: 0,1mV ÷ 1000V,
    - Rozdzielczość: 0,1mV ÷ 1V,
    - Podstawowa dokładność: ±(0,2% odczytu + 5 cyfr).

- Napięcie AC TRMS, AC+DC TRMS:
    - Zakres pomiarowy: 1mV ÷ 1000V,
    - Zakres częstotliwości: 50Hz ÷ 1kHz,
    - Rozdzielczość: 1mV ÷ 1V,
    - Podstawowa dokładność (AC): ±(0,8% odczytu + 5 cyfr),
    - Podstawowa dokładność (AC+DC): ±(2,0% odczytu + 20 cyfr).

- Prąd AC TRMS poprzez elastyczne cęgi F3000U:
    - Zakres pomiarowy: 0,01A ÷ 3000A,
    - Podstawowa rozdzielczość: 0,01A ÷ 1A,
    - Zakres częstotliwości: 50Hz ÷ 1kHz,
    - Dokładność: ±(1,0% odczytu + 5 cyfr).

- Prąd DC:
    - Zakres pomiarowy: 0,1μA ÷ 10A,
    - Rozdzielczość: 0,1μA ÷ 0.01A,
    - Dokładność: ±(1,0% odczytu + 3 cyfry).

- Prąd AC, AC+DC:
    - Zakres pomiarowy: 0,1μA ÷ 10A,
    - Rozdzielczość: 0,1μA ÷ 0,01A,
    - Zakres częstotliwości: 50Hz ÷ 1kHz,
    - Dokładność: ±(1,2% odczytu + 5 cyfr).

- Rezystancja i test ciągłości:
    - Zakres pomiarowy: 0,1Ω ÷ 60MΩ,
    - Rozdzielczość: 0,1Ω ÷ 0,01MΩ,
    - Podstawowa dokładność: ±(0,5% odczytu + 5 cyfr),
    - Sygnalizacja brzęczyka: R<50Ω.

- Częstotliwość (obwody elektroniczne):
    - Zakres pomiarowy: 0,01Hz ÷ 10MHz,
    - Rozdzielczość: 0,01Hz ÷ 0,01MHz,
    - Podstawowa dokładność: ±(0,09% odczytu + 5 cyfr).

- Częstotliwość (obwody elektryczne):
    - Zakres pomiarowy: 40Hz ÷ 10kHz,
    - Rozdzielczość: 0,01Hz ÷ 0,001kHz,
    - Podstawowa dokładność: ±(0,5% odczytu).

- Cykl pracy:
    - Zakres pomiarowy: 0,1% ÷ 99,9%,
    - Rozdzielczość: 0,1%,
    - Dokładność: ±(1,2% odczytu + 2 cyfry).

- Test diody:
    - Maksymalny prąd pomiarowy: 1,5mA.

- Temperatura za pomocą sondy typu K:
    - Zakres pomiarowy: -40°C ÷ 1000°C,
    - Rozdzielczość: 0.1°C ÷ 1°C,
    - Dokładność: 1,5% odczytu + 3°C.

- Pojemność:
    - Zakres pomiarowy: 0.01nF ÷ 6000μF,
    - Rozdzielczość: 0,01nF ÷ 1μF,
    - Podstawowa dokładność: ±(1,2% odczytu + 8 cyfr).

- Funkcja rejestratora:
    - Maksymalna ilość rekordów, które mogą być zapisane w pamięci wewnętrznej: 16,
    - Zakres wyboru interwału próbkowania: 1s ÷ 15 minut,
    - Zakres wyboru maksymalnego czasu trwania rejestracji: 1s ÷ 10h.

- Funkcja kamery termowizyjnej:
    - Rozdzielczość sensora: 80 x 80px,
    - Zakres pomiaru temperatury: -20°C ÷ 260°C,
    - Czułość: <0,1°C,
    - Pole widzenia (FOV): 21° x 21°,
    - Ostrzenie / obiektyw: automatyczne / 7mm,
    - Częstotliwość obrazu: 50Hz.

Dane ogólne
- Charakterystyka ogólna:
    - Bezpieczeństwo przyrządu: IEC/EN61010-1,
    - EMC: IEC/EN 61326-1,
    - Izolacja: podwójna,
    - Stopień zapylenia: 2,
    - Kategoria pomiarowa: CAT IV 600V, CAT III 1000V,
    - Funkcje: Data HOLD, MAX/MIN/PEAK,REL, Laser, Bluetooth, latarka LED,
    - Pamięć dla zapisu danych: karta micro SD, format BMP,

- Charakterystyka mechaniczna:
    - Wymiary: 185 x 75 x 55mm,
    - Waga (z bateriami): 555g,
    - Szczelność obudowy: IP65.

- Zasilanie:
    - Akumulator: 1 szt. 7,4V Li-Ion, 2300mAh,
    - Automatyczny wyłącznik zasilania: 15; 30; 60 min (do wyboru).

- Wyświetlacz:
    - Typ wyświetlacza: 4 cyfry LCD, max 6000 punktów, znak dziesiętny, podświetlenie i bargraf, wskazanie polaryzacji,
    - Częstotliwość odświeżania: 3 razy/sek,
    - Przetwornik: TRMS.

Więcej informacji:
https://www.tomtronix.pl/ht/mercury.aspx

Dystrybutor

TOMTRONIX Aparatura Pomiarowa

Adres: Juliusza Jurczyńskiego 34, 92-306 Łódź
Nr telefonu: (42) 676-06-33; 674-74-55 Pokaż numer
Faks: (42) 674-74-55 Pokaż numer
Adres e-mail: handel@tomtronix.pl
WWW: www.tomtronix.pl

Przy kontakcie powołaj się na portal elektroinzynieria.pl
