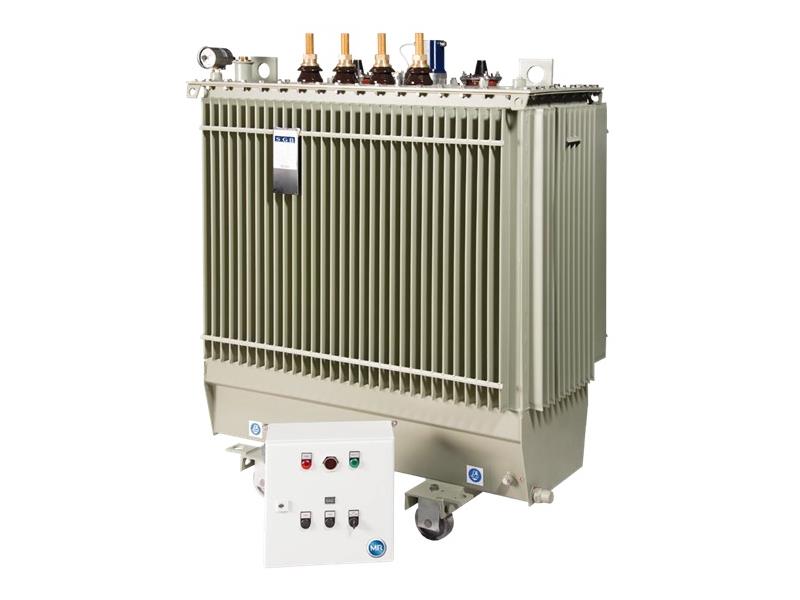

Transformator z automatyczną regulacją napięcia

Transformator rozdzielczy z pod-obciążeniowym przełącznikiem zaczepów GRIDCON® iTAP® i automatyczną regulacją napięcia

Transformator rozdzielczy z pod-obciążeniowym przełącznikiem zaczepów zainstalowanym po stronie GN transformatora zapewnia stabilność napięcia w sieciach dystrybucyjnych, które mogą być destabilizowane na przykład przez dostawców energii. Może również kompensować spadki napięcia wywołane zwiększonym obciążeniem sieci.

Podstawowe parametry rozwiązania RONT:
Trójfazowy olejowy transformator rozdzielczy
Moc od 250kVA do 800kVA
Znamionowe napięcia GN 15,75kV lub 21kV
Znamionowe napięcie DN 400V lub 420V
Regulowane napięcie – 3 fazowe
Szerokość i długość transformatora RONT nie przekraczają wymiarów typowego transformatora rozdzielczego z bez-napięciową regulacją napięcia
Regulacja napięcia odbywa jest po stronie GN
Pod-obciążeniowy przełącznik zaczepów jest bezobsługowy w całym czasie życia urządzenia – do 700 000 przełączeń
Maksymalna liczba pozycji przełącznika 9, możliwe 5 lub 7 pozycji
Zakres regulacji np. +/-4×2.5%, +/-4×2%
Maksymalny krok napięcia po stronie GN – 600V

Rozwiązanie transformatora rozdzielczego z pod-obciążeniowym przełącznikiem zaczepów i automatyczną regulacją napięcia pozwala uniknąć kosztownych inwestycji związanych z rozbudową sieci, zapewnia szerokie możliwości regulacyjne, a ważnym atutem tego rozwiązania jest brak dodatkowych wymagań obsługowych.
