Stacja transformatorowa dla przemysłu ciężkiego - jak zbudować niezawodną i odporną instalację

Czas czytania: 3 minuty

Czy jesteś gotów na podróż do wnętrza stalowego giganta?

Tam, gdzie margines błędu nie istnieje, a każda decyzja projektowa może kosztować setki tysięcy euro? Poznaj sekrety transformatorowej stacji kontenerowej, która nie tylko zasila, ale chroni fundamenty przemysłu ciężkiego.

Dla kogo jest ten artykuł?

Dla inwestorów przemysłowych, projektantów sieci średniego napięcia i inżynierów, którzy stają przed wyzwaniem: jak zbudować stację transformatorową, która nie zawiedzie – nawet w najtrudniejszych warunkach.

Po tej lekturze:

• będziesz wiedzieć, jakie błędy projektowe zniszczyły niejedną inwestycję,
• zrozumiesz, dlaczego transformatorowa stacja kontenerowa nie ma nic wspólnego z blaszanym garażem,
• otrzymasz listę kontrolną, którą warto mieć pod ręką przy każdym odbiorze technicznym.

Szacowane zyski na uniknięciu strat dzięki tej wiedzy: sześciocyfrowe.

Czym jest transformatorowa stacja kontenerowa – i dlaczego przemysł jej potrzebuje?

Wyobraź sobie hutę stali. Setki ton roztopionego metalu, ogromne piece łukowe, pompy o mocy tysięcy kilowatów. Wszystko działa tylko wtedy, gdy transformator dostarcza stabilne napięcie.

Bez niego produkcja staje. Straty liczy się nie w tysiącach, lecz w milionach euro dziennie.

W tak ekstremalnych warunkach transformatorowa stacja kontenerowa to nie tylko wygodna forma zabudowy. To odpowiedź na pytanie: jak szybko, bezpiecznie i skalowalnie zasilić zakład, który nie może się zatrzymać?

Jak zbudować stację, która zasili bestię?

Budowa stacji dla transformatora 40 MVA nie zaczyna się od koparki. Zaczyna się od pytań:

1. Gdzie stanie stacja i jakie warunki środowiskowe musi znieść?
2. Jakie są maksymalne i szczytowe obciążenia?
3. Czy planujemy rozbudowę w przyszłości?

Każda z tych odpowiedzi zmienia projekt.

W praktyce oznacza to analizę:

• charakterystyki sieci średniego napięcia (SN) i prognozy mocy czynnej,
• wpływu harmonicznych z przemienników częstotliwości,
• poziomu zakłóceń elektromagnetycznych,
• i dostępności przestrzeni, dróg dojazdowych i stref ochronnych.

Transformatorowa stacja kontenerowa: różnice między „garażem" a fortecą

Pewien inwestor otrzymał projekt stacji transformatorowej od lokalnego biura.

Pierwsze słowa po jego obejrzeniu?
„Panowie, to wygląda jak szopa na traktor".

I miał rację.

Co odróżnia kontenerową fortecę od prowizorki?

Objętość robocza: potrzebujesz przestrzeni nie tylko dla transformatora, ale też dla chłodzenia, dostępu serwisowego i ewakuacji.



Fundamenty: stacja musi wytrzymać obciążenia punktowe rzędu 70 ton. Wymagana jest płyta żelbetowa odporna na drgania i wilgoć.



Wentylacja: wymuszony obieg powietrza, czujniki temperatury, strefy nadciśnieniowe – to konieczność, nie luksus.



Dostępność: szerokie drzwi, antypoślizgowa posadzka, oświetlenie awaryjne – wszystko z myślą o człowieku z latarką w ręku o 3:00 nad ranem.



Serce bestii: transformator 40 MVA i jego wymagania

 Dane techniczne (z realnego projektu):

• Napięcie pierwotne: 110 kV
• Napięcie wtórne: 6.3 kV
• Prąd znamionowy: 3660 A
• Impedancja: 8.5%
• cos φ: 0.9



Chłodzenie

ONAN i ONAF z wymuszonym obiegiem oleju i redundantnymi wentylatorami. Klient przyznał: „bez tego transformator stopiłby się przy trzecim piecu".



Ochrony

• Przekaźniki różnicowe
• Czujniki temperatury uzwojeń
• Rejestratory zakłóceń
• SCADA z monitoringiem online



Materiały

• Uzwojenia z miedzi elektrolitycznej
• Rdzeń z blach o wysokiej przenikalności
• Izolacje o podwyższonej odporności cieplnej



Najczęstsze błędy? Spójrzmy prawdzie w oczy

1. Zaniżony przekrój szyn zbiorczych

Podczas pierwszego zwarcia szyny odkształciły się. Dlaczego? Oszczędność na miedzi. Efekt: przestój, roszczenia ubezpieczeniowe, reputacja pod znakiem zapytania.

2. Niewłaściwe przewody zasilające

Dla 3600 A nie wystarczy aluminium 240 mm². Przewody się przegrzały, wypchnęły izolację, doszło do łuku. Straty: ponad 500 000 euro.

3. Brak koordynacji projektowej

Projekt - jedna firma, wykonanie - druga, transformator - dostawca z innego kraju. Efekt? Transformator nie pasuje do fundamentu, szyny nieosiowo, brak wejścia rezerwowego. Chaos.

4. Brak analizy stref zagrożenia wybuchem

W jednej stacji LV rozdzielnica i generator znalazły się w tej samej strefie co transformator olejowy. Co mogło pójść nie tak?

5. Ignorowanie jakości energii

Harmoniczne z przemienników? „Działa, to działa". Do czasu, aż transformator przegrzewa się i przekaźniki zaczynają głupieć.

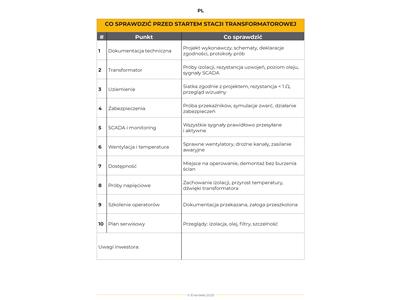

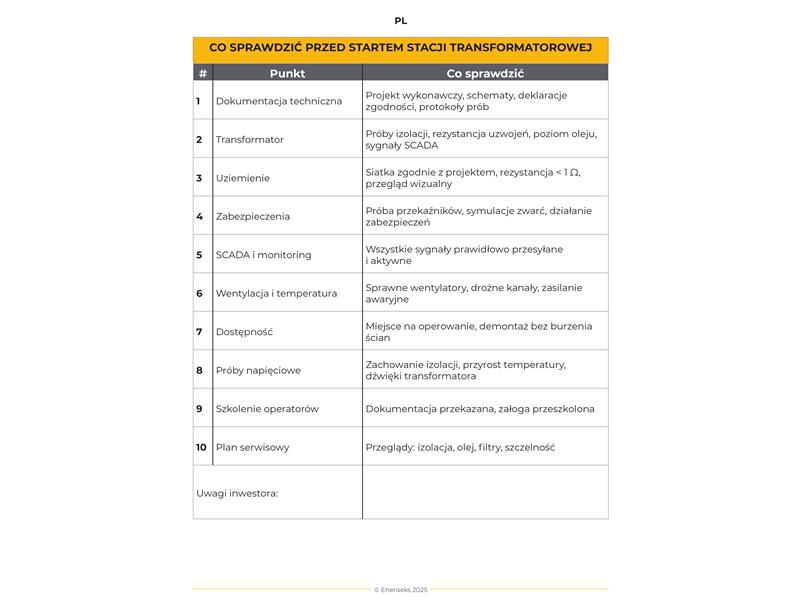

Checklista inżyniera: śpij spokojnie po uruchomieniu





Co sprawdzić przed startem stacji transformatorowej





Podsumowanie: kiedy transformatorowa stacja kontenerowa naprawdę się opłaca?

Wiesz już, że stacja transformatorowa to nie miejsce na cięcia budżetowe. To inwestycja w ciągłość produkcji, bezpieczeństwo ludzi i długowieczność infrastruktury.

Kiedy warto postawić na transformatorową stację kontenerową?

1. Gdy czas realizacji jest numer 1,
2. gdy lokalizacja wymaga kompaktowej formy zabudowy,
3. gdy warunki środowiskowe są ekstremalne,
4. i... gdy nie masz prawa się pomylić.

Zaufaj praktyce, nie broszurom

W Energeks łączymy projektowanie, prefabrykację i uruchomienie w jeden spójny proces.

Zobacz co możemy Ci zaoferować.



Mamy doświadczenie w na prawdę niebanalnych realizacjach.

Jeśli chcesz zobaczyć, co to znaczy w praktyce – sprawdź nasz blog w temacie:

• Jak nie spalić miliona? Zasady budowy stacji transformatorowej dla przemysłu ciężkiego



A jeśli potrzebujesz transformatora od ręki – mamy je dostępne z magazynu.
Skontaktuj się z nami, być może uratujemy Twój harmonogram.

Dziękujemy, że przeczytałeś aż do końca. Możesz rozważyć dołaczenie do naszej społeczności n LinkedIn. Dizielimy się tam wiedzą i dobrym energetycznym vibe'm!

Jeśli ten artykuł pomógł Ci lepiej zrozumieć świat przemysłowej energetyki, podziel się nim z zespołem lub zapisz do ulubionych.

Twój profesjonalizm naprawdę robi różnicę.

Źródła:

IEEE Xplore – Transformer Design and Testing
