Stacje transformatorowe w obudowie betonowej z wewnętrznym korytarzem obsługi
- Producent:
- ELEKTRO-SPARK
- Numer katalogowy:
- MSRs

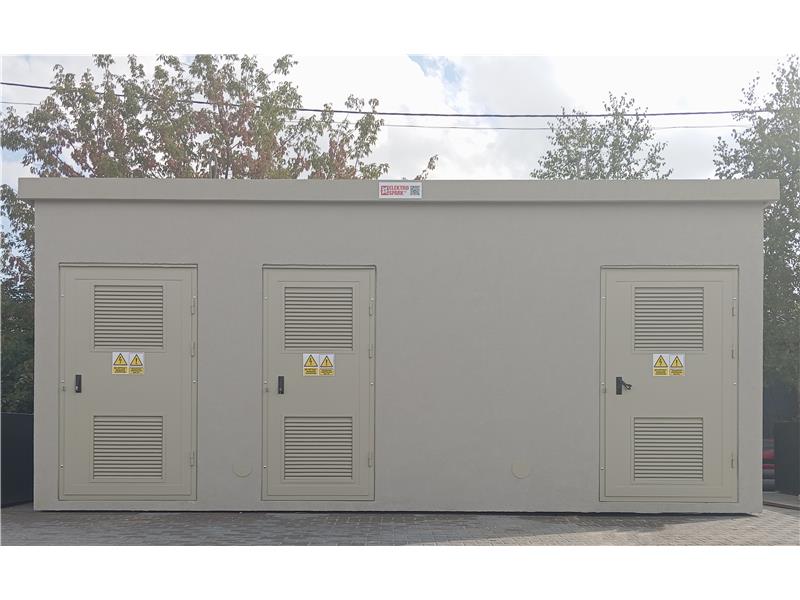

Stacje typu MSRs w obudowie betonowej z obsługą wewnętrzną
Kontenerowe stacje transformatorowe w solidnej obudowie betonowej stosowane są do odbiorców komunalnych, przemysłowych, energetyki zawodowej oraz do OZE (odnawialnych źródeł energii, takich jak farmy fotowoltaiczne, farmy wiatrowe, biogazownie i.in.). Dzięki małej powierzchni zabudowy i zwartej konstrukcji nie wymagają zbyt dużego zagospodarowania przestrzeni.
Przeznaczenie stacji
Stacje transformatorowe typu MSRs są przystosowane do współpracy z kablową siecią elektroenergetyczną o układzie pierścieniowym, promieniowym, bądź jako stacje końcowe.
Stacje służą do przyłączania:
- osiedli mieszkaniowych w aglomeracjach miejskich,
- osiedli podmiejskich, wsi i osad,
- zakładów przemysłowych,
- parków, terenów rekreacyjnych,
- farm fotowoltaicznych,
- farm wiatrowych,
- biogazowni,
- jako tymczasowe zasilanie np. placów budowy.
Charakterystyka ogólna stacji
Pełna prefabrykacja stacji i przystosowanie do transportu samochodowego, pozwala na ich ustawienie w miejscu przeznaczenia jako kompletnie wyposażonych. Po ustawieniu wymagają jedynie podłączenia kabli SN, nn, instalacji uziomowej oraz wstawienia i podłączenia transformatora. Obsługa rozdzielnic SN i nn odbywa się ze wspólnego korytarza wewnątrz stacji.
Zasilanie do stacji doprowadzane jest poprzez przepusty kablowe. Stacje można ustawiać na zagęszczonym podłożu z podsypką piaskowo-cementową lub na ławach fundamentowych.
W stacjach zastosowano nowoczesne rozwiązania techniczne i technologiczne, umożliwiające maksymalne ograniczenie jej wymiarów. Długość stacji jest dobierana indywidualnie do potrzeb Klienta i wyposażenia, z zakresu od 3600 do 8000 mm; szerokość stacji jest stała i wynosi 2550 lub 3000 mm.
Charakterystyka budynku stacji
Budynek stacji i piwnica kablowa wykonane są z jednolitych odlewów z betonu i zapewniają wodo- i olejo- szczelność (wyodrębniona misa olejowa). Zastosowanie normalnego a nie lekkiego betonu, pozwoliło na zachowanie wysokiego współczynnika przewodności cieplnej = 21 (W/m2K), co wpływa pozytywnie na odprowadzanie ciepła z budynku stacji.
Wnętrze stacji malowane jest wodoodporną farbą dyspersyjną na kolor biały lub szary. Miejsca narażone na wyciek oleju z transformatora są pokryte 3-krotnie farbą olejoodporną.
Ściany zewnętrzne w miejscu bezpośredniego kontaktu z ziemią mogą być dodatkowo zabezpieczone 2-krotną warstwą specjalnej powłoki uszczelniającej (Inertol).
Dach stacji malowany jest 2-krotnie emulsją Bitumex - Latex. Jego swobodne zamocowanie w osi pionowej stanowi o bezpieczeństwie stacji w przypadku łukowego zwarcia wewnątrz stacji. Dach jest wykonywany w wersji standardowej jako dwuspadkowy.
Grubość ścian stacji wynosi 10 cm, grubość dachu 16 cm.
Zbrojenie budynku jak też wszystkie metalowe detale konstrukcyjno - technologiczne, są połączone galwanicznie i uziemione. W ścianach, dachu i stropie stacji możliwe jest zabetonowanie różnego rodzaju uchwytów i zamocowań w dowolnie wybranym miejscu i konfiguracji, po wcześniejszym uzgodnieniu z producentem.
Drzwi i kratki wentylacyjne montowane w stacjach są wykonane z ocynkowanej blachy stalowej i malowane na standardowy kolor lub inny, z palety kolorów RAL.

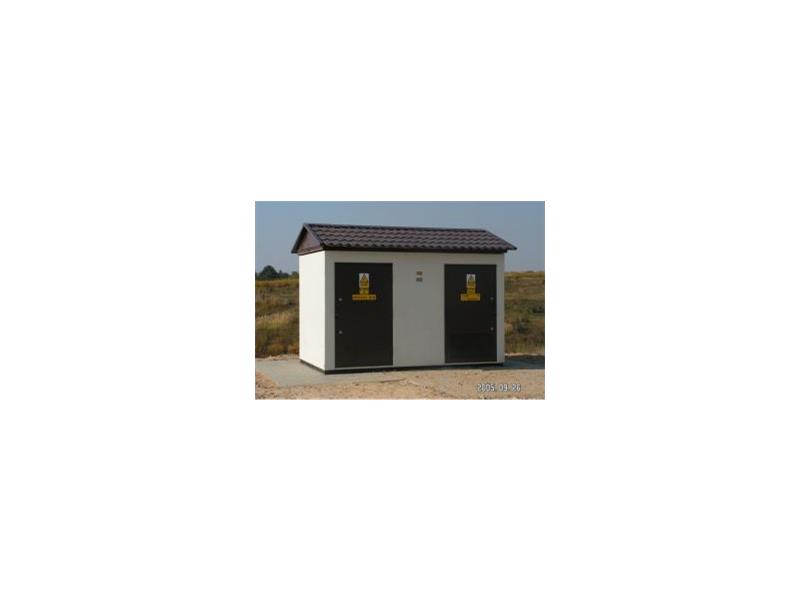

Budynek stacji może być architektonicznie dopasowany do przyszłego otoczenia. Jest to możliwe dzięki różnorodnym formom wykonania zewnętrznego, np.: dach dwuspadowy, czterospadowy, cegła klinkierowa, tynk płukany, imitacja muru pruskiego lub tradycyjny tynk zewnętrzny. Kolorystyka stacji może być ustalona dowolnie, według palety RAL.
Z uwagi na środowisko naturalne, do produkcji budynku stacji używane są tylko i wyłącznie surowce podlegające ponownemu przetworzeniu, nie zanieczyszczające środowiska naturalnego.
Charakterystyka wyposażenia stacji
Stacje MSRs mogą być wyposażone w transformatory olejowe hermetyczne bez konserwatora oleju, lub transformatory suche żywiczne. Moce transformatorów do uzgodnienia.
Rozdzielnice SN mogą stanowić:
rozwiązania rozdzielnic stałopowietrznych typu RSN produkcji ELEKTROLAND/ELEKTROSPARK z wyposażeniem w rozłączniki OM, OR, NAL lub KL w wariantach do mocowania na wprost (RSNp) lub z mocowaniem odwrotnym (tylnym - RSNt),
rozwiązania rozdzielnic typu SYStem-6, produkcji ELEKTROSPARK z aparatami w izolacji SF6
rozwiązania innych rozdzielnic SN (m. innymi z SF6) takich producentów jak: SIEMENS, EATON, ABB, Schneider Electric, ALSTOM, ORMAZABAL Polska.
Rozdzielnice NN typowo mogą stanowić rozwiązania rozdzielnic niskiego napięcia, produkcji ELEKTROLAND w wykonaniu:
z rozłącznikami głównymi typu SIRCO, SALIT, RA, OETL - rozdzielnice typu RNNr,
z rozłącznikami głównymi listwowymi BSL, NSL-4 lub ARS-4 - rozdzielnice typu RNNb.
Rozdzielnice NN mogą zawierać 4, 8, 10 lub 12 pól odpływowych z rozłącznikami listwowymi typu SLBM, NSL, SL, ARS, XLBM lub VE.
