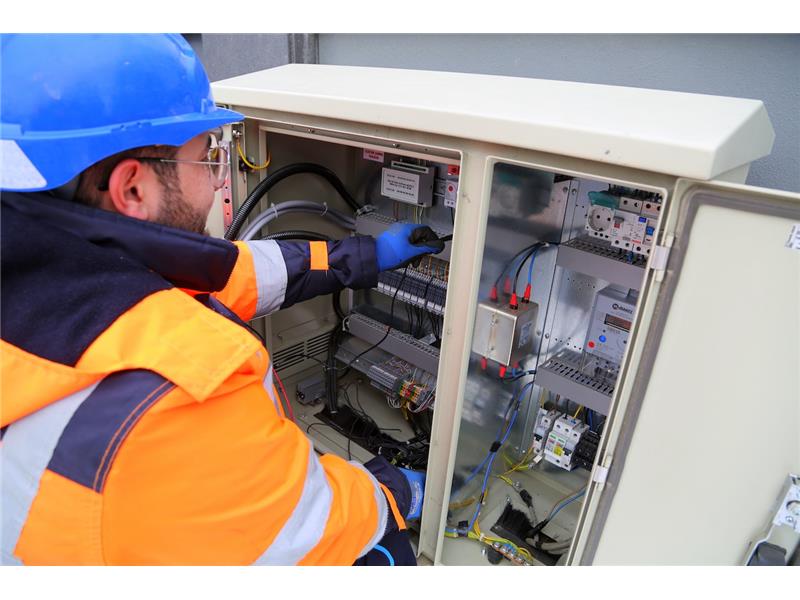

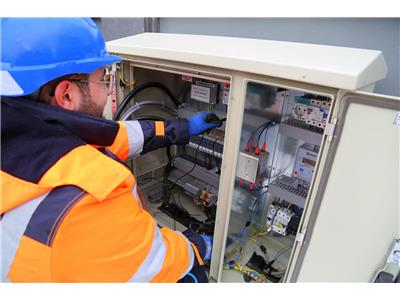

Niezbędne części składowe pustych obudów rozdzielnic elektrycznych

Wszystkie dostępne na rynku puste obudowy rozdzielnic muszą spełniać wymagania określone w normie PN-EN 62208, zgodnie z którymi obudowa musi być wykonana z materiałów odpornych na różnego rodzaju czynniki, adekwatnie do przewidywanych warunków pracy. Norma nakazuje również umieszczenie na każdej obudowie odpowiedniego oznakowania identyfikacyjnego, łatwego do odczytania i trwałego, które może przyjąć formę np. tabliczki znamionowej, wytłoczenia lub grawerunku. Do każdej wyprodukowanej pustej obudowy powinna być również dołączona dokumentacja niezbędna do prawidłowego montażu.

Puste obudowy rozdzielnic elektrycznych - definicja

Zgodnie z normą PN-EN 62208, puste obudowy rozdzielnic elektrycznych to obudowy przeznaczone do wyposażania i podtrzymywania zainstalowanej wewnątrz nich aparatury rozdzielczej i sterowniczej. Pusta obudowa musi zapewniać właściwą ochronę przed czynnikami zewnętrznymi (pyły, wilgoć), musi również stanowić zabezpieczenie przed zbliżeniem bądź dotknięciem jej części czynnych albo ruchomych.

Obudowy stojące puste - elementy

Stojące obudowy szaf elektrycznych i rozdzielnic wytwarzane przez poszczególnych producentów mogą się pod względem konstrukcyjnym różnić w niektórych detalach, ale w znakomitej większości przypadków pusta obudowa rozdzielnicy stojącej składa się z następujących elementów:

• cokół
• korpus z trwałego materiału, zabezpieczony zgodnie z wymogami docelowego miejsca pracy
• stelaż montażowy (zwykle z maskownicami i szynami montażowymi) lub płyta montażowa
• przepusty kablowe
• osłony przepustów kablowych
• drzwi (z możliwością zmiany kierunku otwierania)

Obudowy rozdzielnic naściennych - elementy

W przypadku rozdzielnic naściennych podstawowe elementy każdej obudowy pustej są następujące:

• korpus z trwałego materiału, zabezpieczony adekwatnie do przewidywanych warunków pracy
• drzwi z zamkiem (z możliwością zmiany kierunku otwierania)
• plecy umożliwiające zawieszenie rozdzielnicy
• przepusty kablowe (góra i dół)
• osłony przepustów kablowych
• płyta montażowa lub wkład modułowy z odpowiednimi maskownicami
• przewody uziemiające
• zawiasy

Obudowy szaf elektrycznych i rozdzielnic - na co zwrócić uwagę?

Dostępne na rynku obudowy rozdzielnic różnych producentów różnią się od siebie nie tylko wymiarami, materiałem wykonania czy ogólnymi parametrami użytkowymi, ale również możliwościami zastosowania w konkretnych warunkach, zapewnianą ochroną czy sposobem montażu. Z tego względu wybór obudowy rozdzielnicy powinien być zawsze przemyślany i dokonany po uwzględnieniu wszystkich czynników istotnych ze względu na warunki pracy rozdzielnicy.

Poza tym zawsze warto zwrócić szczególną uwagę na następujące parametry obudowy rozdzielnicy elektrycznej:

• certyfikaty i deklaracje zgodności - wymagane certyfikaty bezpieczeństwa i jakości, a także deklarację zgodności lub certyfikat potwierdzający spełnienie wymogów obowiązującej na terytorium UE tzw. dyrektywy napięciowej, czyli dyrektywy LVD 2014/35 UE;
• klasa ochrony IP (szczelność) - poziom ochrony urządzeń elektrycznych znajdujących się wewnątrz rozdzielnicy przed wnikaniem kurzu i wody;
• stopień wytrzymałości mechanicznej (stopień IK) - poziom ochrony zapewniany przez obudowę w przypadku zewnętrznych uderzeń mechanicznych (tzw. wandaloodporność);
• sztywność konstrukcji - odporność obudowy na zewnętrzne siły mechaniczne, które mogą prowadzić do pojawienia się różnego rodzaju naprężeń;
• klasa ochronności przed porażeniem prądem elektrycznym - klasa I (wyłącznie uziemienie) czy klasa II (podwójna lub wzmocniona izolacja)

Decydując się na zakup konkretnego rozwiązania, należy też zwrócić uwagę na jego zgodność z obowiązującymi w Polsce normami i przepisami, a także na to, czy dana obudowa jest dopuszczona do eksploatacji w naszym kraju. Obudowy szaf elektrycznych i rozdzielnic dostępne u renomowanych dystrybutorów i producentów spełniają te wymagania, ale w przypadku zaopatrywania się w obudowę poza obszarem EU ma to kluczowe znaczenie ze względów bezpieczeństwa.
