Jak dobrać przewody do transmisji danych w zastosowaniach przemysłowych?

Wybór odpowiedniego kabla do transmisji danych w przemyśle jest kluczowy dla zapewnienia niezawodnej komunikacji. Nieprawidłowy wybór może prowadzić do zakłóceń, błędów oraz kosztownych przestojów. W niniejszym artykule omówimy najczęstsze błędy popełniane przy wyborze kabli Ethernet i kabli bus oraz sposoby ich unikania.

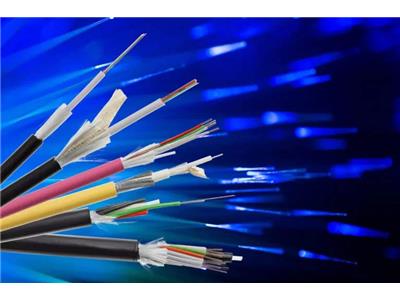

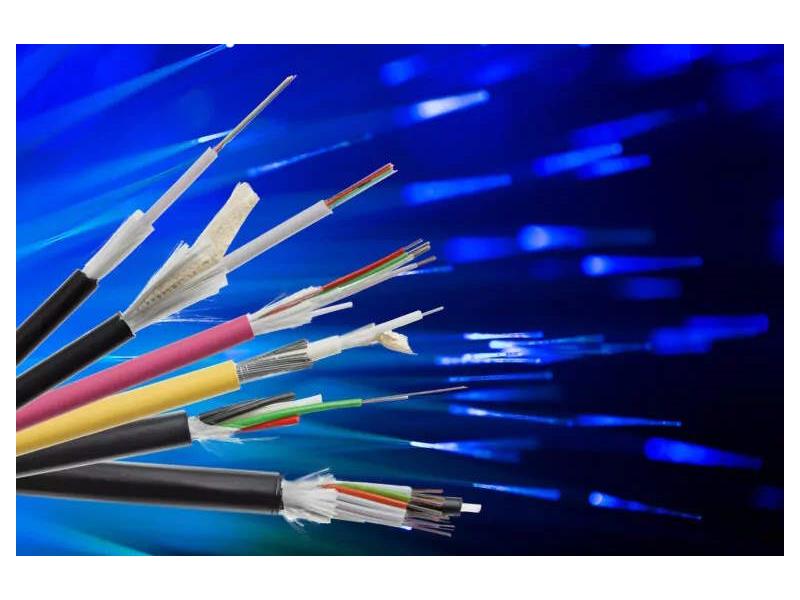

Różnorodność kabli do transmisji danych

Nie wszystkie kable do transmisji danych są takie same. Kable mogą być wykonane z różnych materiałów i posiadać odmienne konstrukcje, w zależności od ich przeznaczenia. Istnieją kable miedziane i światłowodowe, które mogą pracować przy różnych częstotliwościach i być stosowane jako kable koncentryczne, telefoniczne, bus czy Ethernet. Wybór niewłaściwego kabla może szybko doprowadzić do przestojów lub uszkodzeń sprzętu.

Przepustowość i materiał izolacyjny

Przepustowość kabla zależy w dużej mierze od materiału izolacyjnego. W nowoczesnych kablach bus i Ethernet stosuje się głównie PE (polietylen) i PP (polipropylen), które zapewniają dobrą izolację. Ważnym parametrem jest stała dielektryczna (εr), która im jest niższa, tym lepszą izolację zapewnia materiał, co z kolei pozwala na cieńszą izolację przy zachowaniu wysokiej wytrzymałości dielektrycznej.

Sprawdź - Bitner: polski producent kabli i przewodów

Najczęstsze błędy przy wyborze kabli przemysłowych

Zastosowanie kabli niskiej częstotliwości w połączeniach o wysokiej częstotliwości

Kable przeznaczone do niskich częstotliwości nie nadają się do zastosowań Ethernet, gdzie wymagana jest wysoka częstotliwość. Mają one inną impedancję charakterystyczną, co prowadzi do niedopasowania sygnałów i problemów z transmisją danych.

https://bitner.com.pl/aktualnosci/szczegoly/13/122,kable-hdmi-ethernet-rodzaje-i-zastosowanie

Zastosowanie klasycznych połączeń splecionych zamiast star quad

Wiele standardów komunikacji przemysłowej, takich jak PROFInet czy EtherCAT, wymaga kabli splecionych w tzw. czwórkę gwiazdową, co zapewnia brak różnic w czasie przesyłu sygnału. Klasyczne połączenia splecione mogą powodować problemy z czasem transmisji.

Zbyt długie odcinki kabla

Kable Ethernet powinny mieć maksymalną długość 100 metrów. Przekroczenie tej długości bez zastosowania wzmacniaczy może prowadzić do utraty jakości sygnału. Kable o mniejszej średnicy (np. AWG 26) mają jeszcze krótszy maksymalny zasięg.

Użycie nieodpowiednich wtyczek

Niestandardowe wtyczki, takie jak D-Sub czy M12 z kodowaniem A, mogą obniżać jakość transmisji. Zgodnie z normami Ethernet powinny być stosowane ekranowane wtyczki RJ45, M8, M12 lub inne z odpowiednim kodowaniem.
Podsumowanie

https://bitner.com.pl/produkty/szczegoly/144,katalog-bit-device

Przemysłowe okablowanie internetowe

Przy wyborze kabli do transmisji danych w instalacjach przemysłowych kluczowe jest przestrzeganie odpowiednich norm oraz zwracanie uwagi na długość kabli, liczbę połączeń i średnicę przewodów. Należy również uwzględnić starzenie się materiałów, co może wpływać na jakość transmisji w dłuższym okresie. Dzięki odpowiedniemu doborowi kabli można uniknąć wielu problemów i zapewnić niezawodną komunikację w zastosowaniach przemysłowych.
