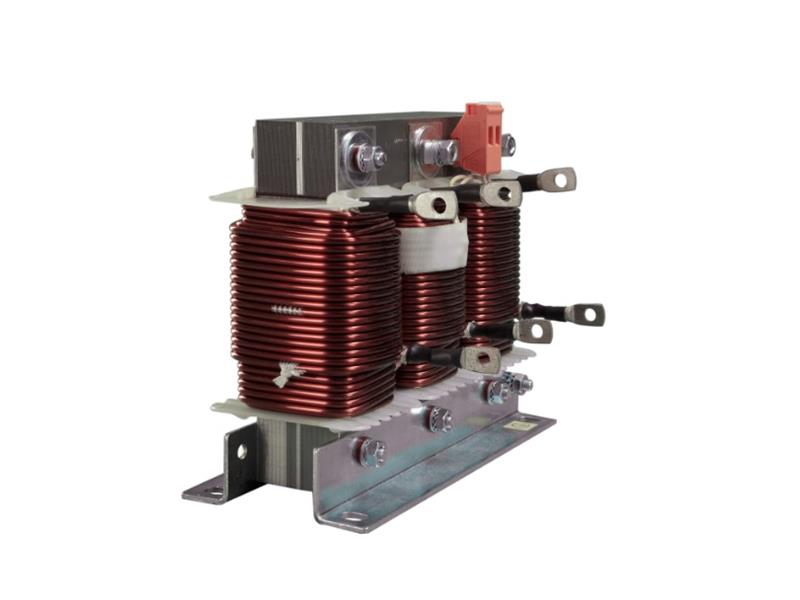

FKDr - Dławiki ochronne

ZASTOSOWANIE:

W sieciach z silnikami ze sterowaną prędkością obrotową (poprzez falowniki) lub innymi urządzeniami emitującymi wyższe harmoniczne prądu i napięcia, do ochrony układów kompensacyjnych
(kondensatorów)należy stosować dławiki ochronne. Tworzą one z pojemnościami kondensatorów układy rezonansowe chroniące kondensatory.
Niskie straty w dławikach osiąga się dzięki specjalnym technologiom wytwarzania blach i drutów nawojowych. Zarówno blachy jak i druty są impregnowane metodą próżniową. Dzięki temu zagwarantowana jest zwiększona wytrzymałość tych materiałów na podwyższone napięcie, a tym samym zwiększa się trwałość dławika Gdy temperatura pracy układu przekroczy 120°C – zainstalowany
w dławiku wyłącznik termiczny rozłączy obwód. Dławiki dobiera się do parametrów kondensatora, z którym współpracuje.

DANE TECHNICZNE:

Moc wyjściowa Qc: 2,5...75 kVar
Napięcie znamionowe UN: 230/400/525/690 V
Częstotliwość f: 50/60 Hz
Współczynnik tłumienia p: 5,67/7/12,5/14 %
Wykonanie: rdzeń stalowy, próżniowo powlekany żywicą
Stopień ochrony: IP 00
Klasa izolacji: T 40 E
Chłodzenie: naturalne
Zgodność z normami: VDE 0550/0532, IEC 76
Tolerancja indukcyjności: 3 %
Obciążenie podstawową harmoniczną: I1 = 1,06 IN
Zawartość poszczególnych harmonicznych (inne na zamówienie):
U3 = 0,5 % UR
U5 = 5 % UR
U7 = 5 % UR
Dopuszczalne przeciążenie prądowe:
I1h = 1,05 Ims
I1h = 1,168 IR
Obciążenie energetyczne:
Ilim = 1,2 (I1 + I5 + I7 )
Ilim = 1,8 IR (z L ? 0,95 LR )
Napięcie probiercze między rdzeniem a cewką: 3 kV
Zabezpieczenie cieplne: wyłącznik termiczny, odłączający układ przy 120°C
