BKS, BKX - baterie kondensatorów SN do kompensacji centralnej

BKS
300... 2 400 kVar 3... 15 kV 50 Hz

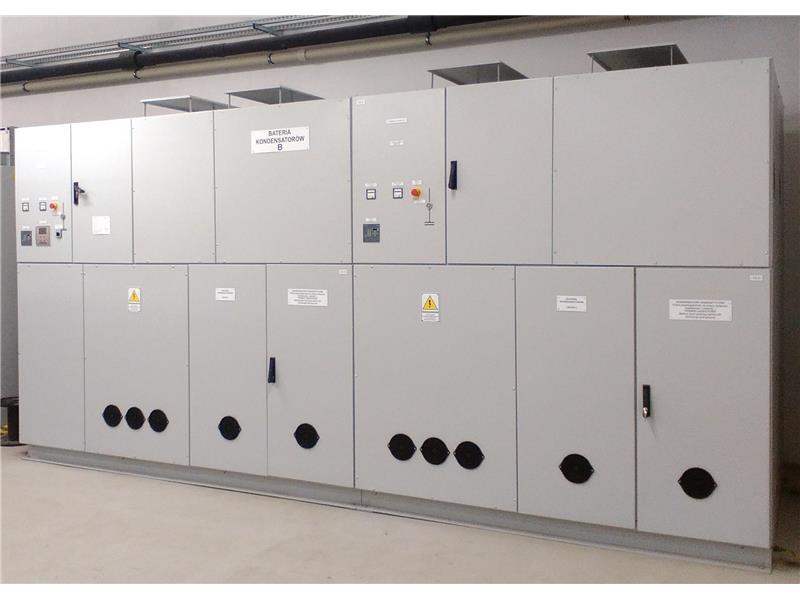

BUDOWA

Obudowę baterii stanowi rozdzielnica osłonięta, zapewniająca minimalne wymiary przy dużych mocach znamionowych. Bateria posiada stopień ochronny obudowy IP 40. Kondensatory o mocy jednostkowej 50, 100, 150, 200, 300 i 400 kVar łączone są w układzie podwójnej gwiazdy. Bateria posiada urządzenia rozładowcze w postaci dwóch przekładników napięciowych. Przekładnik prądowy w połączeniu międzygwiazdowym daje sygnał do zabezpieczenia od zwarć wewnętrznych.

PODSTAWOWE DANE TECHNICZNE:

Napięcie znamionowe: 3... 15 kV
Moc znamionowa: 300... 2 400 kVar
Częstotliwość: 50 Hz
Typ kondensatorów: 1-fazowe, dwu izolatorowe
Straty mocy czynnej: 0,2 W/kVar
Prąd znamionowy szczytowy: 50 kA
Prąd znamionowy 1 sekundowy: 20 kA
Stopień ochronny obudowy: IP 40


BKX
600... 4800 kVar 3... 30 kV 50 Hz

BUDOWA
Na konstrukcji stalowej umieszczone są kondensatory, przekładnik prądowy, zabezpieczenia od zwarć wewnętrznych oraz izolatory umożliwiające podłączenie przewodów zasilających. Kondensatory połączone są w układ podwójnej gwiazdy.

PODSTAWOWE DANE TECHNICZNE:
Napięcie znamionowe: 3... 30 kV
Częstotliwość: 50 Hz
Moc znamionowa: 1800... 2400 kVar
Typ kondensatorów: 1-fazowe
Straty mocy czynnej: 0,2 W/kVar
Znamionowy poziom izolacji: 21/60 kV
Znamionowe napięcie izolacji: 12 kV
Układ połączeń: 2 x Y
Stopień ochrony obudowy: IP 00
