Siłowniki zgodne z ISO - co warto wiedzieć o obowiązujących normach?

Siłowniki pneumatyczne można podzielić nie tylko ze względu na ich budowę, ale również obowiązujące normy ISO. To oznaczenia, które pozwalają nam ustandaryzować elementy oferowane przez wielu producentów. Z naszego artykułu dowiesz się, skąd wzięły się normy ISO i jakie obecnie obowiązują w zakresie siłowników pneumatycznych.

Siłowniki pneumatyczne zgodne z ISO pozwalają na łatwiejszy dobór rozwiązań i innych akcesoriów, które wpływają na funkcjonalność całego układu. To pewnego rodzaju matryca, do której mogą odnosić się klienci. Warto wiedzieć, skąd wzięły się zastosowane dzisiaj normy i jakie obowiązują obecnie na rynku.

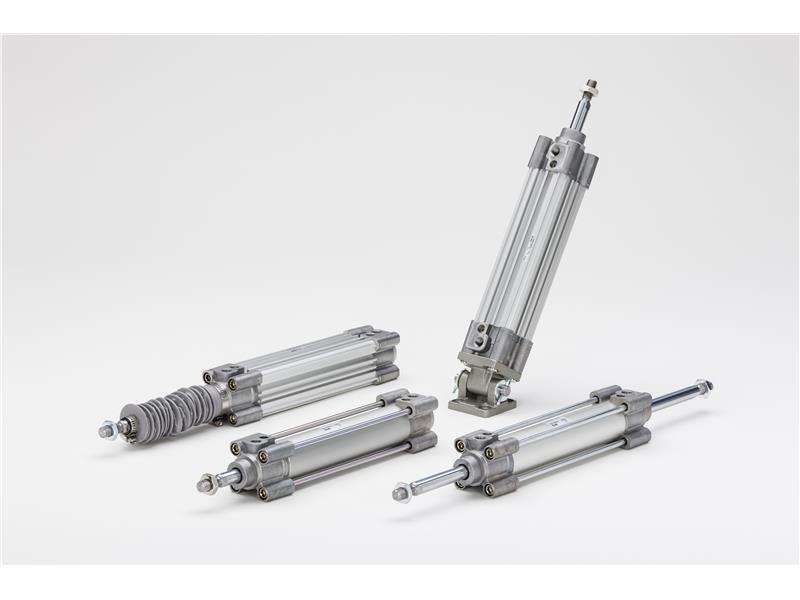

Siłowniki pneumatyczne zgodne z ISO

Skąd wzięły się normy ISO?

Normy międzynarodowe to nic nowego - są stosowane w technice od dziesięcioleci. Dotyczyły jednak przez długi czas niemal wyłącznie elementów gwintowanych i złącznych, a w hydraulice również rur, kołnierzy czy rur. Powszechnie wiadomo, że w przypadku gwintów metrycznych czy calowych, nazwy sugerują m.in. kraj pochodzenia. Wraz z upływem lat i postępującą globalizacją pojawiła się jednak potrzeba na coś więcej.

Gdy powstała EWG, a następnie Unia Europejska, standaryzacja dla pneumatyki była koniecznością. Niezbędne okazały się rozwiązania, które sprawią, że siłowniki pneumatyczne będą mogły być rozprowadzane pomiędzy wszystkimi państwami całej wspólnoty. Powołano specjalną instytucję, która opracowała dla nich normy wymiarowe obowiązujące do dzisiaj. Umożliwiają one swobodną zamienność pomiędzy elementami produkowanymi przez producentów w całej Unii Europejskiej.

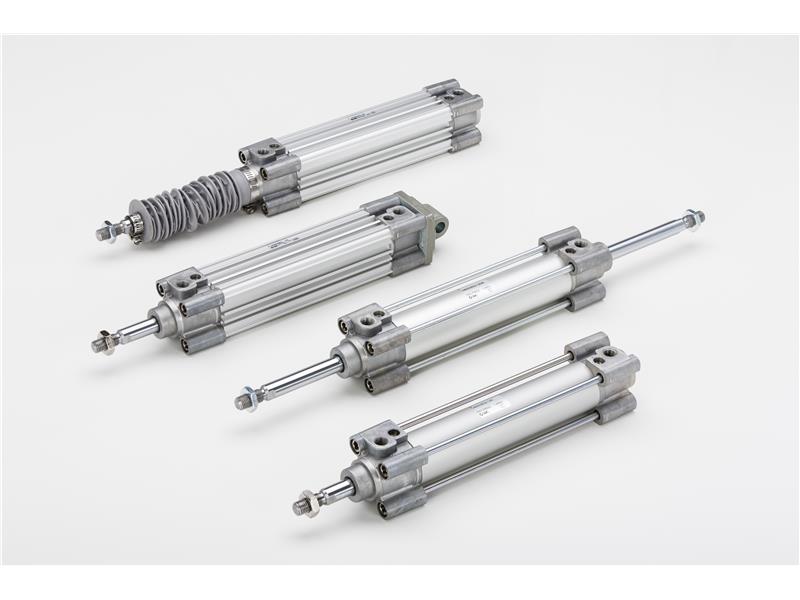

Siłowniki pneumatyczne zgodne z ISO

Siłowniki zgodne z ISO - jakie normy obowiązują obecnie?

Należy podkreślić, że raz określone normy wymiarowe nie są niezmienne na zawsze - podlegają one stosownym nowelizacjom. Musimy zatem mieć świadomość, że nazwa danej normy może być zmieniona lub w jej miejsce powstanie zupełnie nowa. Jakie są obecnie najczęściej stosowane na świecie?
• Jedną z najpowszechniejszych jest Norma ISO15552. Określa ona siłowniki z elementami mocującymi o średnicach D32 do D320. To właśnie ona normuje również wymiary elementów do mocowania (m.in. końcówek na tłoczysko czy kołnierzy).
• Drugą w kolejności, najczęściej występującą wśród siłowników normą, jest Norma ISO6432, obejmująca siłowniki okrągłe o średnicach od D8 do D25
• Powszechnie znana jest również Norma ISO6431, która obejmuje siłowniki wraz z elementami mocującymi o średnicach D32 do D320 oraz elementy do mocowania.
• Kolejną wykorzystywaną powszechnie normą jest Norma CNOMO, która obejmuje siłowniki pneumatyczne z elementami mocującymi o średnicach D32 do D200.
• Wśród norm należy podkreślić również obecność Normy ISO21287 - obejmuje siłowniki kompaktowe D20-D100 z elementami mocującymi.

Siłowniki pneumatyczne zgodne z ISO na polskim rynku - rodzaje

Siłowniki pneumatyczne dostępne na polskim rynku mieszczą się w następujących normach:
• Norma ISO15552 dla siłowników o średnicy D32 do D320 mm,
• Norma ISO6432 dla minisiłowników D8-D25 mm,
• Norma ISO21287 dla siłowników kompaktowych D20-D100 mm,
• Norma CNOMO dla siłowników D32-D200 mm.

Siłowniki pneumatyczne zgodne z ISO

Siłowniki zgodne z ISO - co warto wiedzieć?

Co osiągnęliśmy dzięki zastosowaniu konkretnych norm? Przede wszystkim, elementy zgodne z ISO15552/ISO6431 można stosować we wszystkich siłownikach znormalizowanych wg określonych standardów. Same siłowniki zgodne z ISO6431 czy ISO15552 mogą być wykonywane jako siłowniki profilowe lub z tzw. śrubami ściągającymi. Siłowniki kompaktowe serii ISO21287 mogą natomiast być doposażane elementami z serii ISO15552/ISO6431. Co więcej, większość modeli w standardzie zawiera magnes na tłoku.

Należy również wspomnieć, że dzięki pojawieniu się siłowników zgodnych z ISO użytkownicy mogą zastępować produkty pomiędzy różnymi producentami czy dostawcami. Wśród nich z całą pewnością wyróżnia się firma Inter Trade, której oferta obejmuje nie tylko siłowniki, ale również inne elementy pneumatyczne niezbędne do prawidłowego działania całej instalacji.
