Co to jest linia kablowa i jakie ma zastosowania?

Prąd doprowadza się do poszczególnych obszarów nie tylko liniami napowietrznymi. Czasami wskazane jest wykorzystanie linii kablowej, zazwyczaj niewidocznej. Może ona być stosowana zarówno dla prądu stałego, jak i przemiennego, zaopatrując w energię przede wszystkim tereny gęsto zabudowane i mocno uprzemysłowione. Dowiedz się więcej o liniach kablowych i ich zastosowaniu.

Linia kablowa – definicja i podstawowe informacje

Mianem elektroenergetycznej linii kablowej określa się zarówno linię ułożoną w ziemi, jak i prowadzoną w kanałach kablowych, na ścianie, w rurach, na konstrukcjach, na linkach nośnych itp. Każda linia kablowa składa się z kabla wielożyłowego, wiązki kabli jednożyłowych w układzie wielofazowym albo kilku kabli jedno- lub wielożyłowych połączonych równolegle oraz osprzętu kablowego. Wszystkie przewody linii kablowej są ułożone na tej samej trasie i łączą zaciski tych samych urządzeń elektrycznych. Służy ona do doprowadzania energii elektrycznej do określonych obszarów – najczęściej wtedy, gdy niemożliwe jest zastosowanie częściej spotykanej linii napowietrznej.

Linia kablowa – zastosowanie

Projektowanie i budowa linii kablowych kosztują więcej niż w przypadku linii napowietrznych. Montaż tych drugich czasami jest jednak utrudniony lub wręcz niemożliwy. Istnieje wiele sytuacji, w których wskazana jest budowa linii kablowej. Najczęściej dokonuje się jej w przypadku:

• niemożności eksploatacji linii napowietrznej ze względu na strefę zabrudzeniową (np. występujące na terenie pyły czy gazy żrące),
• konieczności przeprowadzenia linii elektroenergetycznej przez duży zbiornik wodny,
• planowanej w przyszłości rozbudowy linii związanej ze zwiększonym poborem energii (taka modernizacja jest znacznie łatwiejsza w przypadku linii kablowej),
• silnego zurbanizowania terenu, a w szczególności kolizji przebiegu linii z obszarami zamieszkania,
• niebezpieczeństwa linii napowietrznej ze względu na przemieszczanie wysokich pojazdów lub innych elementów,
• przecinania się linii o różnych napięciach,
• konieczności zapewnienia maksymalnej niezawodności działania.

Kable elektroenergetyczne są izolowane i chronione przez specjalną powłokę, a w szczególnych warunkach eksploatacji również w osłonę ochronną i pancerz, który zapobiega uszkodzeniom mechanicznym. To dlatego linie kablowe nadają się do wykorzystywania w tak wielu sytuacjach.
Linie kablowe - kompleksowa usługa: https://www.eltelnetworks.pl/oferta/linie-energetyczne/linie-kablowe/

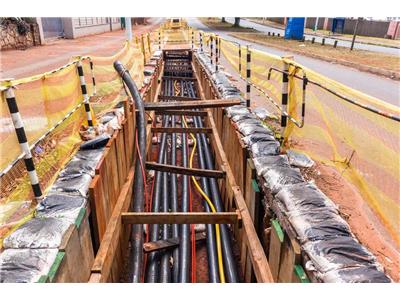

Instalacja linii kablowej wysokiego napięcia

Linie kablowe najczęściej umieszcza się pod ziemią. Dzięki temu mogą być prowadzone np. wzdłuż dróg i granic działek.

Linia kablowa – wady i zalety

Linie kablowe stają się coraz powszechniejsze ze względu na swoje liczne zalety. Można do nich zaliczyć na pewno:

• większą stabilność i mniejszą awaryjność linii elektroenergetycznej – lepsze zabezpieczenie przed warunkami atmosferycznymi, zwarciami itp.;
• mniejsze zagrożenie porażeniowe – niż w przypadku linii napowietrznych;
• mniejsza uciążliwość dla otoczenia – redukcja hałasu, pola elektrycznego;
• estetyka – linie kablowe są niewidoczne, a więc nie zaburzają estetyki krajobrazu.

Właśnie dlatego w wielu miejscach przebudowa linii napowietrznej na kablową ma sens. W ten sposób ogranicza się chociażby występowanie awarii wywoływanych przez zjawiska atmosferyczne. Trzeba jednak pamiętać, że linie kablowe mają również pewne wady. To przede wszystkim:

• zdecydowanie wyższe koszty projektu i montażu;
• utrudniona budowa – szczególnie jeśli na danym terenie istnieje już infrastruktura podziemna;
• narażenie na agresywne warunki glebowe – niektóre typy podłoża mogą przyspieszać starzenie się kabli;
• w przypadku linii prądu stałego narażenie na prądy błądzące – przyspieszające korozję elementów metalowych (np. rur);
• trudniejsza eksploatacja, naprawa czy wymiana – oraz wyższe koszty tego typu operacji.

Trzeba jednak również wiedzieć, że dzięki nowoczesnym technologiom koszty budowy i eksploatacji linii kablowych oraz linii napowietrznych są coraz bardziej zbliżone. W tym przypadku korzyści przeważają coraz częściej, dlatego popularność linii kablowych zapewne będzie tylko rosnąć.
