Zewnętrzne baterie kondensatorów z dławikami ochronnymi

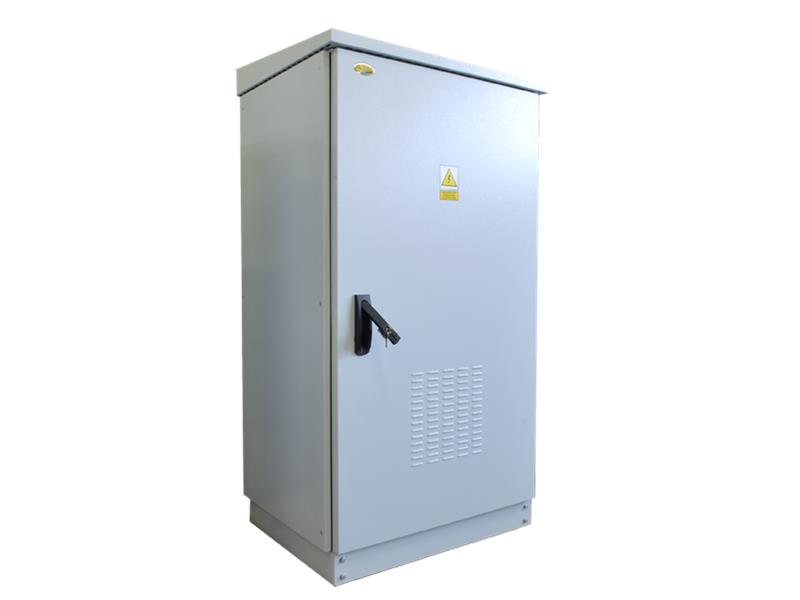

Bateria kondensatorów w obudowie zewnętrznej.
Producent:
Elma energia

Trójfazowe baterie kondensatorów typu KMDN z dławikami rezonansowymi przeznaczone są do kompensacji mocy biernej w systemach zasilająco-rozdzielczych w obecności wyższych harmonicznych prądów i napięć. Dzięki ocynkowanej malowanej proszkowo obudowie mogą być instalowane w warunkach zewnętrznych. W bateriach zastosowano mikroprocesorowe automatyczne regulatory mocy biernej najnowszej generacji, automatycznie dostosowujące moc załączonych kondensatorów do zapotrzebowania sieci w celu utrzymania stałej, zadanej wartości współczynnika mocy.

WYPOSAŻENIE:
Baterie kondensatorów typu KMDN wyposażone są w niskostratne, samoregenerujące kondensatory trójfazowe typ MKG. Jednostki te posiadają wewnętrzny czujnik temperatury ze stykiem normalnie zamkniętym NC. W przypadku przekroczenia temperatury 60 stopni C wewnątrz jego obudowy następuje rozwarcie styku i przerwanie obwodu sterowania stycznika. Dzięki temu zostaje odłączony tylko ten człon, który osiągnął niebezpiecznie wysoka temperaturę. Po ostygnięciu następuje ponowne załączenie kondensatora do pracy. Kondensatory posiadają zabezpieczenia nadciśnieniowe. Rezystory rozładowcze gwarantują obniżenie napięcia do 50V w czasie 1min. Do łączenia członów kondensatorowych przewidziano specjalne styczniki zapewniające tzw. miękkie załączanie gwarantujące ograniczenie zakłóceń prądowych towarzyszących załączaniu obwodów pojemnościowych do wartości dozwolonych normą IEC 60831. Oferujemy baterie z ochroną już od 3-ciej harmonicznej. W celu ochrony kondensatorów i aparatów, baterie wyposażone są w system wentylacji wymuszonej.

Oferowane baterie kondensatorów przeznaczone są do pracy w sieci o równomiernie obciążonych fazach. Firma Elma energia na życzenie klienta wykona niezbędne pomiary lub analizę możliwości pracy baterii bez dławików w obecności wyższych harmonicznych, po dostarczeniu niezbędnych danych (parametry sieci, spectrum wyższych harmonicznych itp.).

DANE TECHNICZNE:
Moc znamionowa od 75kVar do 800kVar
Rzeczywisty stopień regulacji 4÷50kVar
Temperatura otoczenia -10°C...+30°C
Napięcie znamionowe 400, 525V, 50Hz
Częstotliwości rezonansowe dławików: 134Hz (14%), 189 Hz (7%)
Chłodzenie: wymuszone
Stopień ochrony obudowy: IP54
