Wskaźnik obecności napięcia i kolejności faz HT70
Wskaźnik obecności napięcia i kolejności faz HT70
Producent:
HT Instruments
Numer katalogowy:
HT70

Profesjonalna instrukcja obsługi w języku polskim.

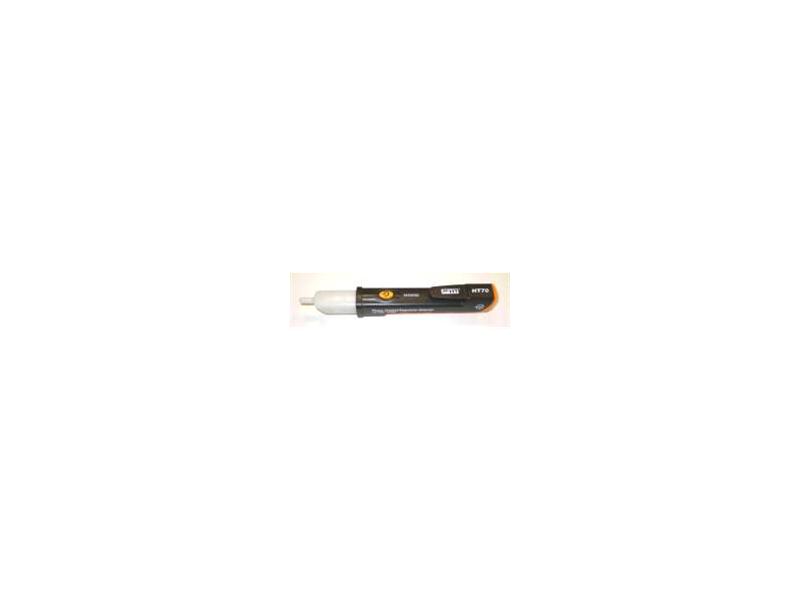

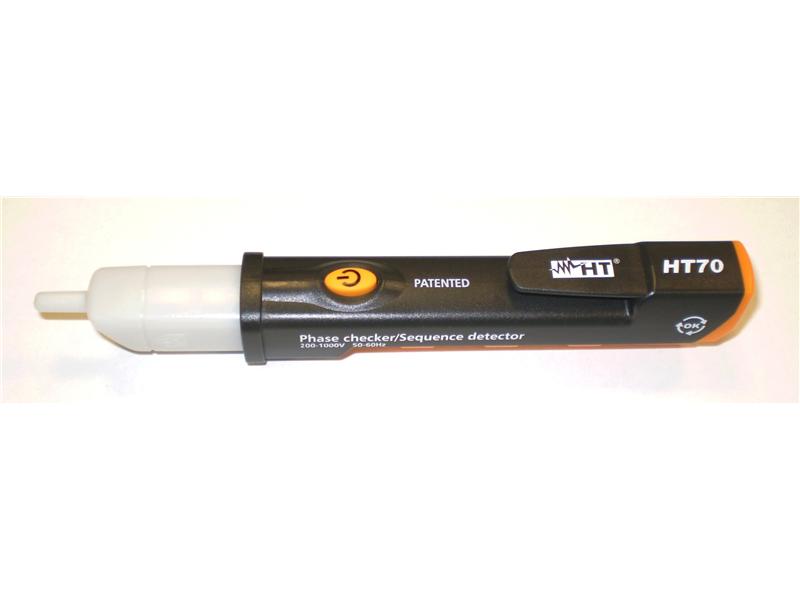

Palcowy detektor napięcia HT70 pozwala na szybką weryfikację obecności napięcia AC na dowolnym obiekcie instalacji elektrycznej (gniazdka, kable, bezpieczniki, tablice rozdzielcze, etc.) poprzez bezpośredni kontakt lub bez kontaktu. HT70 stosowany jest również w celu wykrycia kolejności faz i zgodności faz w systemach trójfazowych poprzez sygnalizację pulsującym światłem LED w kolorze zielonym lub czerwonym. HT70 został zaprojektowany zgodnie z normą bezpieczeństwa (PN) IEC/EN61010-1 CAT IV 1000V.

Funkcje
- Detekcja napięcia AC od 100V do 1000V w stosunku do ziemi.
- Częstotliwość pracy: 50/60Hz.
- Pomiar jednobiegunowy dotykowy lub bezdotykowy.
- Sygnalizacja brzęczykiem i światłem zielonej oraz czerwonej diody LED.
- Praktyczny zaczep długopisowy.
- Bezpieczeństwo: PN-EN61010-1, CAT IV 1000V.

Sprawdzenie kolejności wirowania faz
Operator sprawdza kolejność wirowania faz jednobiegunowo przykładając w pierwszej kolejności wskaźnik do jednej fazy, a następnie do drugiej. Przyrząd, podczas pierwszego etapu procedury sprawdzenia synchronizuje się z sygnałem pierwszej sprawdzanej fazy w ten sposób, iż jego wewnętrzny generator zaczyna powielać wykryty przebieg pierwszej fazy. Wskaźnik podczas drugiego etapu procedury sprawdzenia porównuje opóźnienie fazowe dwóch przebiegów, tego generowanego przez układy wewnętrzne wskaźnika (czyli przebiegu pierwszej fazy) oraz aktualnie wykrywanej fazy. Na podstawie tego porównania wskaźnik ocenia czy faza sygnału wykrytego podczas drugiego etapu procedury sprawdzenia wyprzedza fazę z pierwszego etapu procedury (kolejność wirowania niezgodna) czy jest odwrotnie (kolejność wirowania zgodna). Tym samym na podstawie dwóch jednobiegunowych pomiarów, w bardzo prosty i szybki sposób określany jest kierunek wirowania faz. Nie ma potrzeby przykładania wskaźnika do trzeciej fazy. Procedura wykonania pomiaru została przedstawiona na filmie, który można obejrzeć pod adresem internetowym:
http://www.youtube.com/watch?v=m1EsdZQdVGs .

Sprawdzenie zgodności faz
Wykorzystując tą samą zasadę użytkownik może sprawdzać zgodność faz w różnych miejscach instalacji trójfazowej. W tym przypadku zgodność faz będzie miała miejsce wówczas, kiedy faza przebiegu generowanego przez układy wewnętrzne wskaźnika (czyli przebiegu sygnału wykrytego podczas pierwszego etapu procedury sprawdzenia) będzie zgodna z przebiegiem wykrytym podczas drugiego etapu procedury.

Wskaźnik informuje użytkownika o wynikach sprawdzenia za pomocą sygnalizacji optycznej (dwie diody LED czerwona i zielona) oraz akustycznej (sygnał ciągły lub przerywany). Zakres wykrywanych napięć wynosi od 100V do 1000V oraz częstotliwości od 50 do 60Hz. Przyrząd został wyposażony w automatyczny wyłącznik zasilania, który aktywuje się po 5 minutach bezczynności. Wskaźnik jest zasilany z dwóch baterii 1,5V typ LR03. Zestaw nowych baterii pozwala wykonać ponad 9000 pomiarów.

Dane elektryczne
- Detekcja napięcia AC w zakresie: 100V ÷ 1000V AC w stosunku do ziemi.
- Zakres częstotliwości: 50/60Hz.
- Wskazanie kolejności faz - pomiar jednobiegunowy.
- Wskazanie zgodności faz - pomiar jednobiegunowy.
- Kategoria pomiarowa: CAT IV 1000V.
- Izolacja: podwójna.
- Stopień zapylenia: 2.

Dane ogólne

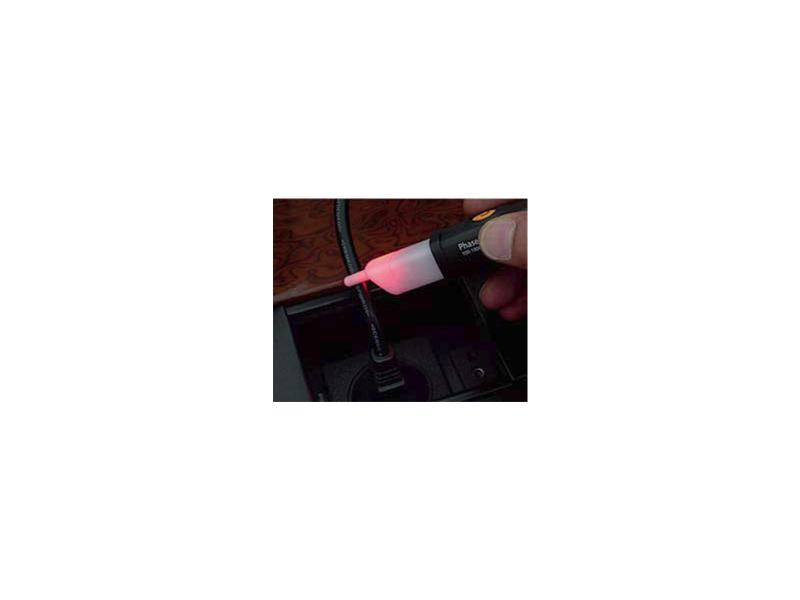

- Czerwona LED › wskazanie nieprawidłowej kolejności faz.

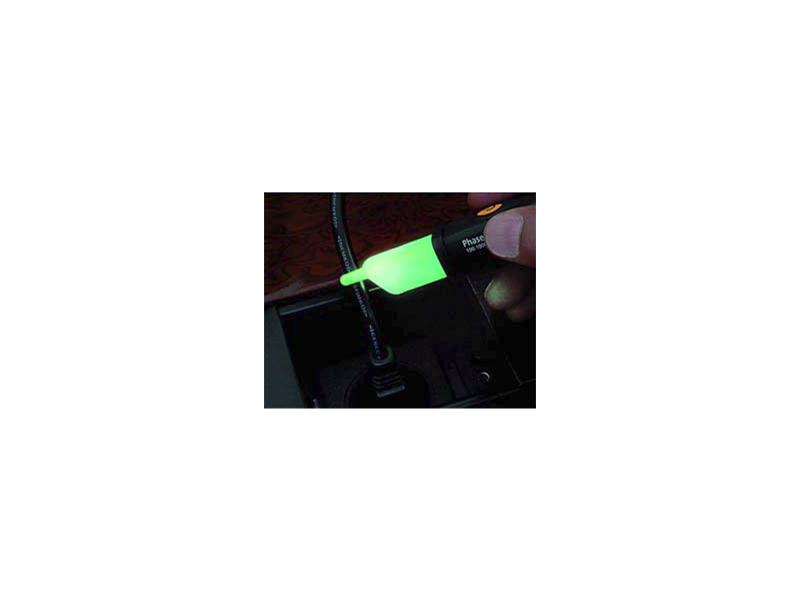

- Zielona LED › wskazanie prawidłowej kolejności faz.
- Sygnalizacja brzęczykiem.
- Zasilanie: 2x1,5V baterie alkaliczne typu AAA, NEDA24A, LR03.
- Temperatura pracy: -10°C ÷ 50°C.
- Wilgotność pracy:
- - - Wymiary: 160 x 26 x 20mm.
- Waga (z bateriami): 48g.
- Zgodność z normami:
- Znak CE,
- PN-EN 61010-1.
