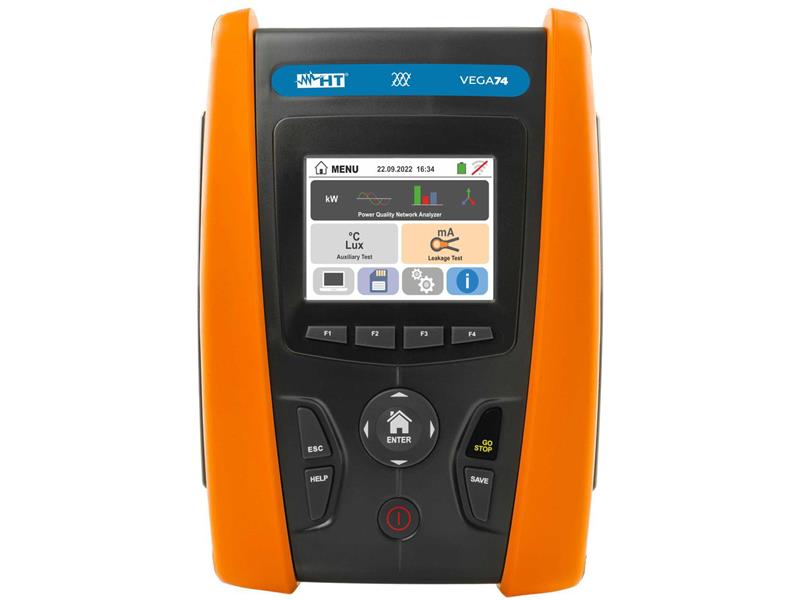

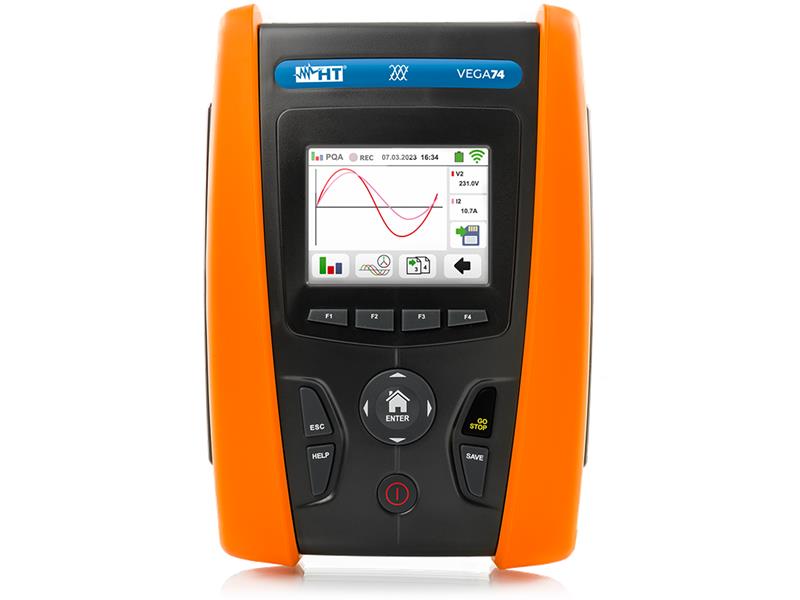

Vega 74 trójfazowy analizator jakości energii
Vega 74
Producent:
HT Instruments
Numer katalogowy:
Vega 74

Profesjonalna instrukcja obsługi w języku polskim

VEGA74 jest trójfazowym analizatorem jakości energii zdolnym rejestrować jednocześnie 600 parametrów elektrycznych.

Dzięki kolorowemu ekranowi dotykowemu oraz menu w formie ikon, obsługa VEGA74 jest bardzo prosta i intuicyjna.

VEGA74 jest idealnym narzędziem do rozwiązywania problemów wynikających ze złej jakości sieci zasilającej, występowania anomalii napięciowych, harmonicznych, nadmiernego zużycia energii, itp.
Występowanie tych zjawisk, przez dłuższy okres czasu, może powodować istotne straty finansowe oraz stać się przyczyną poważnych awarii.

Wyniki pomiarów mogą być przesłane do PC, za pomocą połączenia USB lub WiFi, z wykorzystaniem dedykowanego oprogramowania, w celu dokonania szczegółowej analizy lub sporządzenia wydruku raportów z pomiarów.

Cechy szczególne

  • Do wyboru dostępnych jest 9 typów systemów instalacji elektrycznych
  • Pomiar napięcia DC/AC TRMS dla jedno- i trójfazowych systemów do 600V
  • Pomiar prądów DC/AC TRMS dla jedno- i trójfazowych systemów do 3000A
  • Pomiar mocy/energii czynnej, biernej i pozornej
  • Pomiar cosinusa i współczynnika mocy
  • Pomiar napięcia, prądu i mocy DC
  • Pomiar prądu w przewodzie neutralnym
  • Pomiar spadków i wzrostów napięć (20ms / 50Hz)
  • Pomiar asymetrii napięcia (NEG%, ZERO%)
  • Kształty przebiegów napięć i prądów
  • Histogramy harmonicznych napięć i prądów oraz THD%
  • Wykres wskazowy napięć i prądów
  • Rejestracja ciągła z wybieranym interwałem w zakresie od 2s do 30min.
  • Maksymalna ilość jednocześnie rejestrowanych parametrów do 600
  • Analiza harmonicznych napięcia i prądu do 49 składowej
  • Obliczenie i rejestracja THD% napięć i prądów
  • Rejestracja prądu upływu (za pomocą opcjonalnej przystawki np. HT96U)
  • Pomiary środowiskowe (za pomocą opcjonalnych przystawek)

Dane techniczne

Dane ogólne

  • Wyświetlacz i pamięć:

             - Wyświetlacz: TFT, ekran dotykowy, kolorowy, graficzny LCD, 320x240mm
             - Pamięć sekcji AUX, LEAKAGE: 999 adresów, 3 poziomy markera
             - Pamięć sekcji PQA: 8MB (bez możliwości rozbudowy)
             - Komunikacja: optyczne - USB oraz wbudowane WiFi
             - Okres uśredniania (IP) funkcji PQA: wybierany od 2s do 30min
             - Ilość rejestrowanych parametrów analizy PQA: około 600
             - Czas autonomicznej rejestracji analizy PQA: około 30 dni (przy IP=30min, wszystkie parametry)

  • Zasilanie:

             - Baterie: 6x1,2V akumulatory typu AA lub 6x1,5V alkaliczne typu AA
             - Czas pracy baterii: >500 pomiarów dla każdej funkcji, >6 godzin rejestracji
             - Czas ładowania: około 12 godzin
             - Ładowarka sieciowa: 100-240VAC, 50/60Hz / 15VDC, CAT IV 300V
             - Automatyczne wyłączenie: po 15 minutach bezczynności

  • Cechy mechaniczne:

             - Wymiary: 225 x 165 x 75mm
             - Waga (z bateriami): 1,2kg
             - Szczelność obudowy: IP40

  • Warunki środowiskowe pracy:

             - Temperatura odniesienia: 23°C ÷ 5°C
             - Temperatura pracy: 0° ÷ 40°C
             - Wilgotność względna pracy: <80%RH
             - Temperatura magazynowania: -10° ÷ 60°C
             - Wilgotność względna magazynowania: <80%RH
             - Max wysokość pracy: 2000m

  • Spełniane normy:

             - Bezpieczeństwo przyrządów pomiarowych: IEC/EN61010-1, IEC/EN61010-031, IEC/EN61010-2-032
             - Norma produktu: IEC/EN61557-1
             - EMC: IEC/EN61326-1
             - Dokumentacja techniczna: IEC/EN61187
             - Izolacja: podwójna izolacja
             - Stopień zapylenia: 2
             - Kategoria pomiarowa: CAT IV 300V do ziemi, CAT III 350V do ziemi, max 600V między wejściami
             - Normy odniesienia pomiaru: jakość energii: EN50160

Przyrząd jest zgodny z wymaganiami dyrektywy niskonapięciowej 2014/35/EU (LVD) i EMC 2014/30/EU.
Przyrząd jest zgodny z wymaganiami 2011/65/EU (RoHS) i 2012/19/EU (WEEE).

Dane elektryczne - wejścia LEAKAGE i AUX

Dokładność jest podana, jako ± (% odczytu + ilość cyfr*rozdzielczość) przy 23°C ±5°C, <80%RH

LEAKAGE - prąd upływu za pomocą opcjonalnej przystawki HT96U (FS)

Pełna skala cęgów AC [A]          Rozdzielczość                     Dokładność
1                                                  0,1mA                  ±(1,0% odczytu + 20 cyfr)
1≤FS<10                                       0,01A                   ±(1,0% odczytu + 20 cyfr)
10≤FS<100                                    0,1A                    ±(1,0% odczytu + 20 cyfr)
100≤FS<1000                                  1A                     ±(1,0% odczytu + 20 cyfr)

AUX - parametry środowiskowe za pomocą opcjonalnych przystawek

Parametr                                 Zakres                 Rozdzielczość              Dokładność
Temperatura [°C]                -20°C ÷ 80°C                 0,1°C           ±(1,0% odczytu + 20 cyfr)
Wilgotność względna [%RH]    0 ÷ 100%RH              0,1%RH        ±(1,0% odczytu + 20 cyfr)
Napięcie wyjściowe DC           0,1mV ÷ 1,0V              0,1mV         ±(1,0% odczytu + 20 cyfr)
Natężenie światła [lux]   0,001lux ÷ 20,00lux (*)  0,001 ÷ 0,02lux   ±(1,0% odczytu + 20 cyfr)
                                        0,1lux ÷ 2000lux (*)      0,1 ÷ 2,0lux     ±(1,0% odczytu + 20 cyfr)
                                           1lux ÷ 20klux (*)           1 ÷ 20lux     ±(1,0% odczytu + 20 cyfr)
(*) dokładność sondy HT53 jest zgodna z klasą AA

Dane elektryczne - sekcja PQA

Napięcie AC TRMS (L-N)

Zakres [V]                          Rozdzielczość [V]                          Dokładność
15 ÷ 380                                     0,1                              ±(1,0% odczytu + 1 cyfra)
Dopuszczalny współczynnik szczytu: ≤1,5; częstotliwość: 42 ÷ 69,0Hz

Napięcie AC TRMS (L-L)

Zakres [V]                           Rozdzielczość [V]                          Dokładność
15 ÷ 660                                      0,1                            ±(1,0% odczytu + 1 cyfra)
Dopuszczalny współczynnik szczytu: ≤1,5; częstotliwość: 42 ÷ 69,0Hz

Częstotliwość

Zakres [Hz]                          Rozdzielczość [Hz]                         Dokładność
DC, 42 ÷ 69                                 0,01                           ±(2,0% odczytu + 2 cyfry)
Dopuszczalne napięcie: 15,0 ÷ 660V, dopuszczalny prąd: 5%FS ÷ FS (FS- pełna skala)

Prąd DC/AC TRMS (cęgi STD - sztywne)

FS cęgów               Zakres [A]              Rozdzielczość [A]                      Dokładność
≤ 10A                   5% FS ÷ 9.99                0,01                          ±(1,0% odczytu + 3 cyfry)
10A ≤ FS ≤ 300     5% FS ÷ 299,9               0,1                           ±(1,0% odczytu + 3 cyfry)
300A ≤ FS ≤ 3000  5% FS ÷ 2999                 1                            ±(1,0% odczytu + 3 cyfry)
Zakres: 5 ÷ 999,9mV; wartości poniżej 5mV są zerowane
Dopuszczalny współczynnik szczytu: ≤ 3; częstotliwość: 42,0 ÷ 69Hz

Prąd AC TRMS (elastyczne cewki Rogowskiego - 300A AC)

Zakres [mV]       Częstotliwość        Rozdzielczość         Dokładność                    Wytrzymałość
0,085 ÷ 85          42 ÷ 69,0Hz             8,5μV            ±(0,5% odczytu + 0,17FS)         10V
Dopuszczalny współczynnik szczytu: ≤ 3; wartości poniżej 1A są zerowane

Prąd AC TRMS (elastyczne cewki Rogowskiego - 3000A AC)

Zakres [mV]        Częstotliwość        Rozdzielczość         Dokładność                   Wytrzymałość
0,425 ÷ 255          42 ÷ 69,0Hz              85μV          ±(0,5% odczytu + 0,17FS)           10V
Dopuszczalny współczynnik szczytu: ≤ 3; wartości poniżej 10A są zerowane

Moc DC

FS cęgów              Zakres [kW]                  Rozdzielczość [kW]              Dokładność
≤ 10A                  0,000 ÷ 9,999                          0,001                 ±(2,0% odczytu + 7 cyfr)
                           10,00 ÷ 99,99                            0,01                 ±(2,0% odczytu + 7 cyfr)
10A ≤ FS ≤ 200     0,00 ÷ 99,99                             0,01                 ±(2,0% odczytu + 7 cyfr)
                           100,0 ÷ 999,9                            0,1                  ±(2,0% odczytu + 7 cyfr)
200A ≤ FS ≤ 1000    0,0 ÷ 999,9                            0,1                  ±(2,0% odczytu + 7 cyfr)
                            1000 ÷ 9999                              1                    ±(2,0% odczytu + 7 cyfr)

Moc czynna (przy 230V, I>5%FS, cosϕ ≥ 0,5, f=50,0Hz)

FS cęgów              Zakres [kW]                   Rozdzielczość [kW]                Dokładność
≤ 10A                   0,000 ÷ 9,999                         0,001                 ±(2,0% odczytu + 7 cyfr)
                            10,00 ÷ 99,99                          0,01                  ±(2,0% odczytu + 7 cyfr)
10A ≤ FS ≤ 200       0,00 ÷ 99,99                          0,01                  ±(2,0% odczytu + 7 cyfr)
                            100,0 ÷ 999,9                           0,1                   ±(2,0% odczytu + 7 cyfr)
200A ≤ FS ≤ 1000     0,0 ÷ 999,9                           0,1                   ±(2,0% odczytu + 7 cyfr)
                             1000 ÷ 9999                             1                     ±(2,0% odczytu + 7 cyfr)
1000A ≤ FS ≤ 3000      0 ÷ 9999                             1                     ±(2,0% odczytu + 7 cyfr)

Moc bierna (przy 230V, I>5%FS, cosϕ < 0,9, f=50,0Hz)

FS cęgów              Zakres [kVAr]                 Rozdzielczość [kVAr]              Dokładność
≤ 10A                   0,000 ÷ 9,999                         0,001                  ±(2,0% odczytu + 7 cyfr)
                            10,00 ÷ 99,99                          0,01                  ±(2,0% odczytu + 7 cyfr)
10A ≤ FS ≤ 200       0,00 ÷ 99,99                          0,01                  ±(2,0% odczytu + 7 cyfr)
                            100,0 ÷ 999,9                           0,1                   ±(2,0% odczytu + 7 cyfr)
200A ≤ FS ≤ 1000     0,0 ÷ 999,9                           0,1                   ±(2,0% odczytu + 7 cyfr)
                             1000 ÷ 9999                             1                     ±(2,0% odczytu + 7 cyfr)
1000A ≤ FS ≤ 3000      0 ÷ 9999                             1                     ±(2,0% odczytu + 7 cyfr)

Współczynnik mocy / cosϕ (przy 230V, I>5%FS)

Zakres                      Rozdzielczość                     Dokładność
0,70c ÷ 1 ÷ 0,70i             0,01                  ±(2,0% odczytu + 3 cyfry)

Harmoniczne napięcia (przy 230V w systemach jednofazowych, przy 400V w systemach trójfazowych)

Zakres [%]          Rozdzielczość [%]        Składowa            Dokładność
0,1 ÷ 100,0                 0,1                     DC, 01÷49     ±(5,0% odczytu + 5 cyfr)

Częstotliwość podstawowa: 42 ÷ 69,0Hz
Harmoniczne są zerowane przy poniższych warunkach:
- DC: wartość DC < 0,5% częstotliwości podstawowej lub wartość DC<1,0V
- 1-a harmoniczna: wartość 1-ej harmonicznej <15V
- 2 ÷ 49 harmoniczne: wartość harmonicznej < 0,5% wartości podstawowej lub <1,0V

Harmoniczne prądu

Zakres [%]          Rozdzielczość [%]         Składowa          Dokładność
0,1 ÷ 100,0                  0,1                     DC, 01÷49    ±(5,0% odczytu + 5 cyfr)

Częstotliwość podstawowa: 42 ÷ 69,0Hz
Harmoniczne są zerowane przy poniższych warunkach:
- DC: wartość DC < 0,5% częstotliwości podstawowej lub wartość DC<0,5% FS cęgów
- 1-a harmoniczna: wartość 1-ej harmonicznej <0,5% FS cęgów
- 2 ÷ 49 harmoniczne: wartość harmonicznej < 0,5% wartości podstawowej lub <0,5% FS cęgów

Anomalie napięciowe (L-N, L-PE)

Zakres [V]  Rozdzielczość [V]  Rozdzielczość [ms]    Dokładność [V]          Dokładność [ms]
15,0 ÷ 380         0,2                      20ms          ±(1,0% odczytu + 2 cyfry)     ±1 okres

Anomalie napięciowe (L-L)

Zakres [V]     Rozdzielczość [V]     Rozdzielczość [ms]      Dokładność [V]       Dokładność [ms]
15,0 ÷ 660             0,2                      20ms            ±(1,0% odczytu + 2 cyfry)    ±1 okres
