System do pomiaru napięć rażeniowych HT2055
HT2055
Producent:
HT Instruments
Numer katalogowy:
HT2055

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne:
-
napięcie krokowe i dotykowe mierzone za pomocą dwóch oddzielnych części,
- synchronizacja obu części,
- prąd pomiarowy do 50A,
- wyświetlacz graficzny LCD na obu częściach,
- pomiar rezystancji uziemienia,
- pomiar rezystywności gruntu,
- pamięć wewnętrzna do magazynowania wyników,
- porty USB i RS-232 do komunikacji między obu częściami i PC,
- filtr DSP do kompensowania szumu zakłóceń,
- dedykowany program pod Windows.

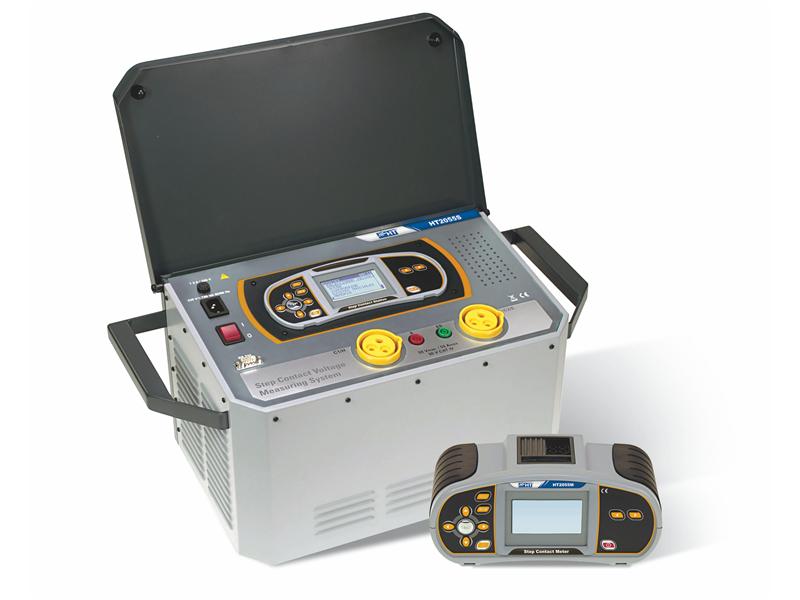

System HT2055 składa się ze stacji bazowej oraz z woltomierza i służy do wykonywania pomiarów napięcia krokowego i dotykowego w instalacjach elektrycznych (typowo w rozdzielniach WN), z prądem znamionowym do 50A, zgodnie z międzynarodowymi normami. Obie części, po zsynchronizowaniu zegarów, mogą wykonywać dokładne obliczenia napięcia krokowego i dotykowego, przykładając prąd pomiarowy mierzony przez stację bazową. Wewnętrzne filtrowanie wykonuje automatyczną kompensację napięć zakłóceniowych systemu uziemienia.

Przyrząd pozwala również na pomiar rezystancji uziemienia metodą 3-przewodową oraz rezystywności gruntu metodą 4-przewodową Wennera.

Wszystkie wyniki mogą być zapisywane w pamięci wewnętrznej woltomierza, a następnie przesyłane do PC za pomocą dedykowanego oprogramowania.

Parametry techniczne:

Pomiary napięcia krokowego/dotykowego

- zakresy pomiaru napięcia:
0,01 ÷ 19,99mV, rozdzielczość 0,01mV,
20,0 ÷ 199,9mV, rozdzielczość 0,1mV,
200 ÷ 1999mV, rozdzielczość 1mV,
2,00 ÷ 19,99V, rozdzielczość 0,01V,
20,0 ÷ 59,9V, rozdzielczość 0,1V,
- dokładność: ±(2,0% odczytu + 2 cyfry),

- zakres napięcia obliczonego:
0,0 ÷ 199,9V, rozdzielczość 0,1V,
200 ÷ 999V, rozdzielczość 1V,
- dokładnośćnapięcia oblicznego: wartość obliczana,
(wartość obliczona napięcia krokowego/dotykowego jest uzyskiwana z rówania: Ukrok = Uzmierz * Izw/Igen; Udotyk=Uzmierz * Izw/Igen),
- zakres prądu zwarcia (wybierany): 10A ÷ 200kA,
- rezystancja wejściowa (wybierana): 1kΩ, 1MΩ,
- redukcja/kasowanie szumu: filtr DSP 55Hz, 64dB odrzucenie dla szumu przy 50/60Hz,

- zakres prądu generowanego:
0,00 ÷ 9,99A, rozdzielczość 0,01A, dokładność ±(3,0% odczytu + 5 cyfr),
10,0 ÷ 99,9A, rozdzielczość0,1A, dokładność±(3,0% odczytu + 3 cyfry),
- prąd generowany: max 55A,
- napięcie pomiarowe: <55V,
- częstotliwość pomiarowa: 55Hz.

Pomiary rezystancji uziemienia
- zakresy pomiarowe:
0,001Ω ÷ 1,999Ω, rozdzielczość 0,001Ω, dokładność ±(2,0% odczytu + 5 cyfr),
2,00Ω ÷ 19,99Ω, rozdzielczość 0,01Ω, dokładność ±(2,0% odczytu + 5 cyfr),
20,0Ω ÷ 99,9Ω, rozdzielczość 0,1Ω, dokładność ±(2,0% odczytu + 5 cyfr),
100,0Ω ÷ 199,9Ω, rozdzielczość 0,1Ω, ±(5,0% odczytu
- napięcie rozwarcia: <50V AC,
- prąd pomiarowy: <7,5A,
- częstotliwość sygnału pomiarowego: 55Hz,
- wpływ rezystancji sondy: ≤ ±(10% odczytu + 10 cyfr),
- (Rc, Rp)max: (10Ω + 100R) lub 2kΩ rozważając niższą wartość,
- automatyczny test rezystancji sondy: tak,
- automatyczna detekcja szumu napięcia.

Pomiary rezystywności gruntu

- zakresy pomiarowe:
0,00Ωm ÷ 9,99Ωm, rozdzielczość 0,01Ωm,
10,0Ωm ÷ 99,9Ωm, rozdzielczość 0,1Ωm,
100Ωm ÷ 999Ωm, rozdzielczość 1Ωm,
1,00kΩm ÷ 9,99Ωm, rozdzielczość 0,01kΩm,
10,0kΩm ÷ 99,9Ωm, rozdzielczość 0,1kΩm,
- dokładność: wartość obliczana, zależy od dokładności pomiaru rezystancji uziemienia,
- zasada pomiaru: metoda Wennera -> ρ = 2*π*odległość*R.

Dane ogólne:

Stacja bazowa
- zasilanie: 230V AC (±10%), 50/60Hz
- max pobór mocy: 750VA,
- zabezpieczenie zasilania: bezpieczniak T 5A / 250V (5mm x 20mm),
- warunki bezpieczeństwa miernika: IEC/EN61010-1,
- warunki bezpieczeństwa przewodów pomiarowych: IEC/EN61010-031,
- instalacje powyżej 1kVA: HD 637 S1,
- pomiary uziemienia/rezystywności: ANSI/IEEE Std 81,
- izolacja: Klasa I,
- kategoria pomiarowa: CAT II 300V, CAT IV 50V,
- stopień zapylenia: 3,
- szczelność obudowy: IP30,
- wyświetlacz: matrycowy LCD (128 x 64) z podświetleniem,
- wewnętrzna pamięć: 1000 lokalizacji,
- prąd generowany: wartości magazynowane przez min 24 godz.,
- interfejs komunikacyjny: RS-232 (z woltomierzem),
- wymiary: 563 x 257 x 275Waga (bez akcesoriów): 29,5kg.

Woltomierz
- zasilanie: 6x1,2V akumulatorki NIMH typu AA LR036x1,5V baterie alkaliczne typu AA LR03,
- czas pracy akumulatorów: 12 godzin (typowo),
- ładowarka sieciowa: 100-240VAC, 50-60Hz/12VDC,
- warunki bezpieczeństwa miernika: IEC/EN61010-1,
- warunki bezpieczeństwa przewodów: IEC/EN61010-031,
- izolacja: podwójna,
- kategoria pomiarowa: CAT IV 50V,
- stopień zapylenia: 2,
- szczelność obudowy: IP40,
- wyświetlacz: matrycowy LCD (128 x 64) z podświetleniem,
- automatyczny wyłącznik zasilania: po 15 minutach braku aktywności,
- pamięć wewnętrzna: 15000 lokalizacji,
- interfejsy komunikacyjne: RS-232 i USB (do PC),
- wymiary: 230 x 115 x 103mm,
- waga: 1,3kg.

Warunki środowiskowe
- temperatura odniesienia: 10°C ÷ 30°C,
- wilgotność odniesienia: 35% ÷ 65%RH,
- temperatura pracy: 0° ÷ 40°C,
- wilgotność pracy: <80%RH,
- temperatura magazynowania: -10° ÷ 60°C,
- wilgotność magazynowania: <80%RH.
