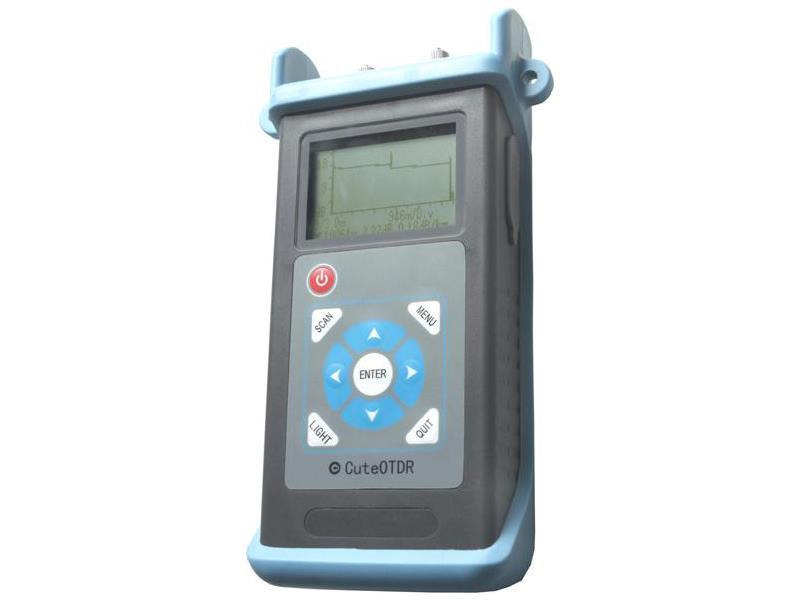

ST3203 Senter OTDR Reflektometr optyczny

Profesjonalna instrukcja obsługi w języku polskim.

Reflektometr optyczny ST3203 łączy w sobie wiodącą w przemyśle technologię OTDR z laserowym źródłem światła widzialnego, całość zawarta jest w niewielkim ręcznym przyrządzie.

Przyrząd został optymalizowany do testowania pasywnych sieci optycznych (PON) od punktu do punktu. Oferuje kilka konfiguracji długości fal oraz szeroki zakres opcji, zapewnia elastyczność i pełne pokrycie zastosowań OTDR na krótkich dystansach.

OTDR ST3203 oferuje wygodną opcję oprogramowania, która ocenia status badanej linii zgodna/niezgodna (pass/fail) dla wszystkich długości fal, jak również straty mocy, ORL straty optyczne mocy powrotnej, długość włókna i lokalizacja makro zagięć - wszystkie wyniki widoczne są w pojedynczym oknie.

Cechy szczególne
- Szybki i dokładny pomiar,
- Bezpośrednia informacja o łączu światłowodowym, występujących typach przypadków, ich lokalizacjach oraz wielkościach strat mocy,
- Prosty w obsłudze, nie wymaga złożonych szkoleń,
- Dostosowany do pracy w terenie,
- Martwa strefa wykrycia kolejnego przypadku poniżej 5m,
- Martwa strefa pomiaru tłumienia poniżej 10m,
- OTDR z interfejsem USB, duża pojemność pamięci,
- Źródło światła widzialnego 650nm,
- Niewielka i lekka konstrukcja do przenoszenia w ręku,
- Odporny na wstrząsy, dodatkowa osłona chroniąca przed uderzeniami,
- Uniwersalne gniazdo 2,5mm, wymienne złącze FC / ST / SC,
- Niski pobór mocy, zasilanie ogniwami alkalicznymi typu AA,
- Automatyczny wyłącznik zasilania, oszczędzający energię baterii.

Dane techniczne
Dane OTDR
- Dostępne długości fal: 1310nm (23dB) i/lub 1550nm (21dB),
- Typ światłowodu: jednomodowy,
- Detektor optyczny: InGaAs,
- Czasy trwania impulsu: 20, 50, 100, 200, 500, 1000ns,
- Maksymalny dystans pomiaru: 60km,
- Martwa strefa 5m (dla przypadków z odbiciem)< 10m (dla przypadków bez odbicia),
- Dokładność pomiaru strat: 0,1dB/dB,
- Źródło światła widzialnego: 650nm,
- Dokładność pomiaru odległości: ±2m + 3x10-3 odległości,
- Zasilanie: 1,5V baterie szt. 3,
- Pamięć wyników: 100 informacji o przypadkach.

Dane ogólne
- Złącze optyczne: FC/PC (wymienny SC, ST)
- Temperatura pracy: 0°C ÷ +50°C,
- Temperatura magazynowania: -20°C ÷ +60°C,
- Wilgotność pracy: 0÷90%RH bez kondensacji,
- Wymiary: 210x120x54mm,
- Waga: 500g.
