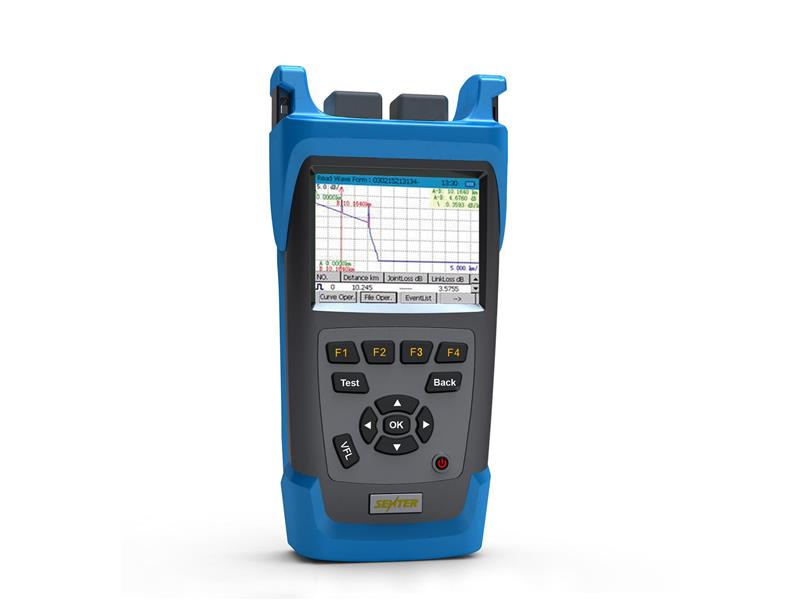

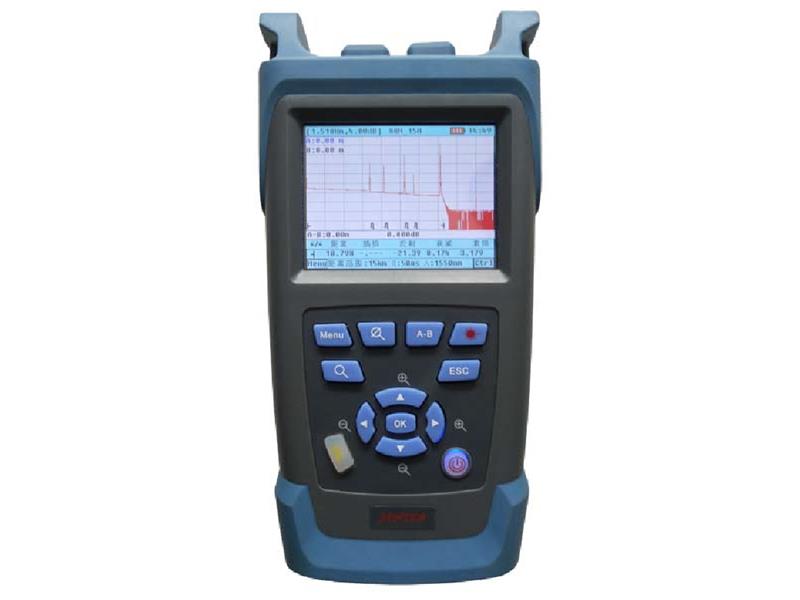

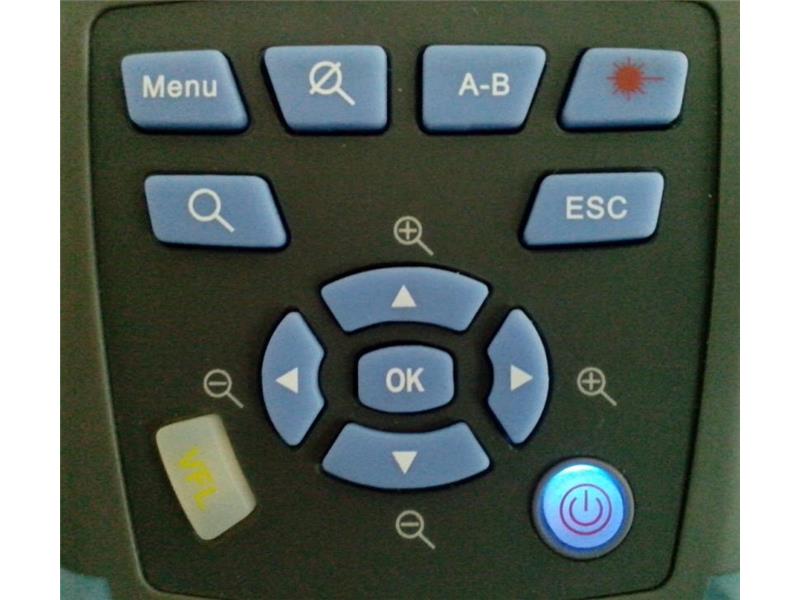

ST3200 Senter OTDR Reflektometr optyczny

Profesjonalna instrukcja obsługi w języku polskim.

Reflektometr optyczny OTDR model ST3200 jest inteligentnym testerem światłowodów komunikacyjnych. Jest łatwy w użyciu i przenośny, posiada 3,5 calowy kolorowy ekran dotykowy LCD. Posiada również inteligentną funkcję analizy zdarzeń oraz intuicyjną obsługę.

Jest doskonałym przyrządem do badania i wykrywania problemów w światłowodach. Może mierzyć długość światłowodu oraz współczynnik tłumienia kabla światłowodowego. Może wyświetlać krzywą strat w światłowodzie, jak również straty mocy między dwoma punktami oraz straty w złączach.

ST3200 może również testować odległość między dwoma punktami oraz wyznaczać pozycję połączeń, punktów uszkodzeń oraz miejsca przerwania. Przyrząd posiada funkcję wizualnej lokalizacji uszkodzeń (VFL). Jest wygodny w testowaniu lokalizacji uszkodzeń odcinków mostkujących.

Cechy szczególne
- Pomiar odległości między dwoma punktami i dynamiczne wyświetlanie odległości między dwoma kursorami,
- Pomiar strat między dwoma punktami oraz stałej strat światłowodu i kabla,
- Pomiar strat w punktach łączeń,
- Automatyczna optymalizacja i szybka reakcja,
- Automatyczne wyszukiwanie punktów zdarzeń,
- Funkcja zapisywania przebiegów, może zapisywać w pamięci dane przebiegu oraz warunki pomiaru, zapisane informacje mogą być ponownie wywołane na ekran,
- Posiada funkcję kopiowania, może kopiować pliki danych z pamięci wewnętrznej bezpośrednio na pendrive.

Dane ogólne

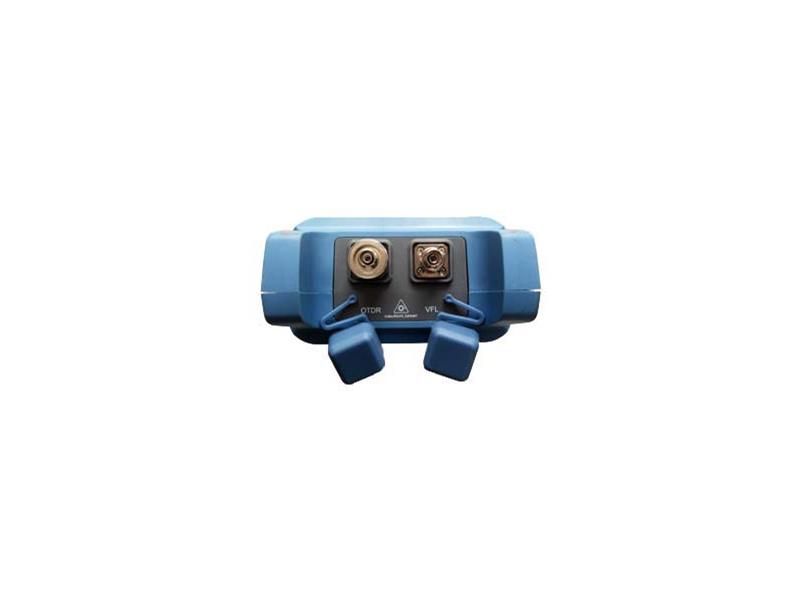

- Wyjściowe złącze optyczne: FC-PC (standard),
- Wyświetlacz: kolorowy LCD z ekranem dotykowym, 320x240px, 3,5",
- Interfejs: port USB,
- Warunki środowiskowe:
   - temperatura pracy: 0÷50°C,
   - temperatura magazynowania: -20÷60°C,
   - wilgotność względna: 0%÷95% (bez kondensacji).
- Wymiary: 220x105x60mm,
- Waga: około 1kg,
- Czas pracy z akumulatora:
   - czuwanie: >50h,
   - pomiary: >20h.

Specyfikacja OTDR
- Długości fal: 1310nm/1550nm ±20nm,
- Zakres dynamiczny:
    - Model ST3200-3528: 28dB/26dB,
    - Model ST3200-3532: 32dB/30dB,
- Zakresy odległości (km):
    - Model ST3200-3528: 1, 2, 4, 8, 15, 30, 60, 90, 120,
    - Model ST3200-3532: 1, 2, 4, 8, 15, 30, 60, 90, 160,
- Badane światłowody: jednomodowe,
- Szerokości impulsów (nm): 10/20/50/100/200/500/1μs/2μs/5μs/10μs/20μs/AutoPobór mocy: ok. 4W,
- Martwa strefa zdarzenia: ≤2m,
- Martwa strefa tłumienia: ≤10m,
- Moc wyjściowa VFL: > 2mW,
- Pojemność pamięci przebiegów: > 10000,
- Stopień liniowości: (dB) ±0,05,
- Próg strat: (dB) 0,01,
- Rozdzielczość strat: (db) 0,01,
- Rozdzielczość próbkowania: (m) 0,16÷5,
- Czas uśredniania: 5s, 15s, 30s, 1min, 2min, 3min,
- Niepewność odległości: ± (1m + interwał próbkowania + zakres x 0.005%).
