Solarymetr PV204

Profesjonalna instrukcja obsługi w języku polskim.

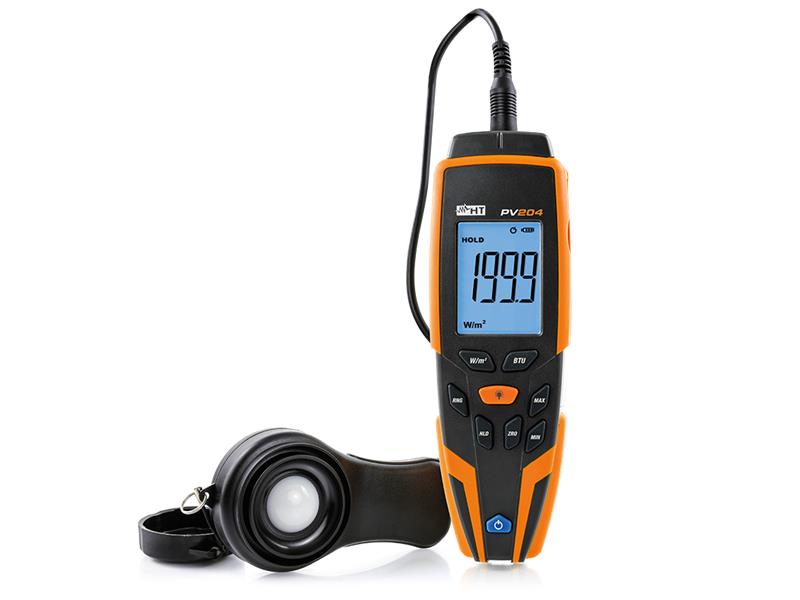

PV204 jest przenośnym miernikiem mocy promieniowania słonecznego (irradiacji), niezwykle kompaktowym i łatwym w użyciu. Czujnik światła jest podłączony do obudowy miernika w celu uzyskania dokładnych pomiarów.

Model ten jest idealnym rozwiązaniem do sprawdzenia i weryfikacji parametrów systemów instalacji solarnych.

Funkcje

• Pomiar strumienia mocy promieniowania słonecznego w zakresie 1 ÷ 1999W/m2
• Funkcja Data HOLD
• Funkcje MIN/MAX
• Automatyczna zmiana zakresów
• Automatyczny wyłącznik zasilania
• Wybór jednostek W/m2 lub BTU/(ft2 * h)
• Fotodioda krzemowa w roli czujnika
• Wyświetlacz LCD z licznikiem 1999, z podświetleniem wyświetlacza

Dane techniczne

Podana dokładność dotyczy warunków 25°C / < 70%RH

Moc strumienia promieniowania słonecznego [W/m2]
Zakres [W/m2]           Rozdzielczość [W/m2]                       Dokładność
0,1 ÷ 199,9                              0,1                    > pomiędzy ±10W/m2 i 5% odczytu
200 ÷ 1999                               1                      > pomiędzy ±10W/m2 i 5% odczytu

Wpływ temperatury: ±0,38 W/m2 / °C od 25°C

Moc strumienia promieniowania słonecznego [BTU/(ft2*h]
Zakres [BTU/(ft2*h)]   Rozdzielczość [BTU/(ft2*h)]              Dokładność
0,1 ÷ 63,4                                 0,1                      > pomiędzy ±3BTU/(ft2*h) i 5% odczytu
64 ÷ 634                                     1                       > pomiędzy ±3BTU/(ft2*h) i 5% odczytu

Wpływ temperatury: ±0,12 BTU/(ft2*h) / °C od 25°C

Dane mechaniczne

• Wymiary: 190 x 65 x 45mm
• Wymiary sensora: 110 x 60 x 35mm
• Długość kabla: ok. 1,0m
• Waga (z baterią): 235g
• Szczelność obudowy: IP40
• Zasilanie:
  - Typ baterii: 1 sztuka 9V alkaliczna 6F22
  - Wskazanie rozładowania baterii: symbol na wyświetlaczu
  - Czas życia baterii: ok. 60 godzin (podświetlenie wyświetlacza ZAŁ.), ok. 180 godzin (podświetlenie wyświetlacza WYŁ.)

• Wyświetlacz:
  - Cechy: LCD, 3 1/2 cyfry, licznik 1999, punkt dziesiętny, podświetlenie
  - Szybkość odświeżania: 0,25 razy/sek.

• Sensor:
  - Typ sensora: fotodioda krzemowa

• Spełniane normy:
  - EMC: IEC/EN61326-1


• Warunki środowiskowe

           - Temperatura odniesienia: 25°C
           - Temperatura pracy: 5°C ÷ 40°C
           - Wilgotność pracy: < 80%RH
           - Temperatura magazynowania: -10°C ÷ 60°C
           - Wilgotność magazynowania: < 70%RH
           - Max wysokość: 2000m

Przyrząd spełnia wymagania dyrektywy EMC 2014/30/EU, dyrektywy 2011/65/EU (RoHS) oraz normy 2012/19/EU (WEEE).
