- Producent:
- Siglent
- Numer katalogowy:

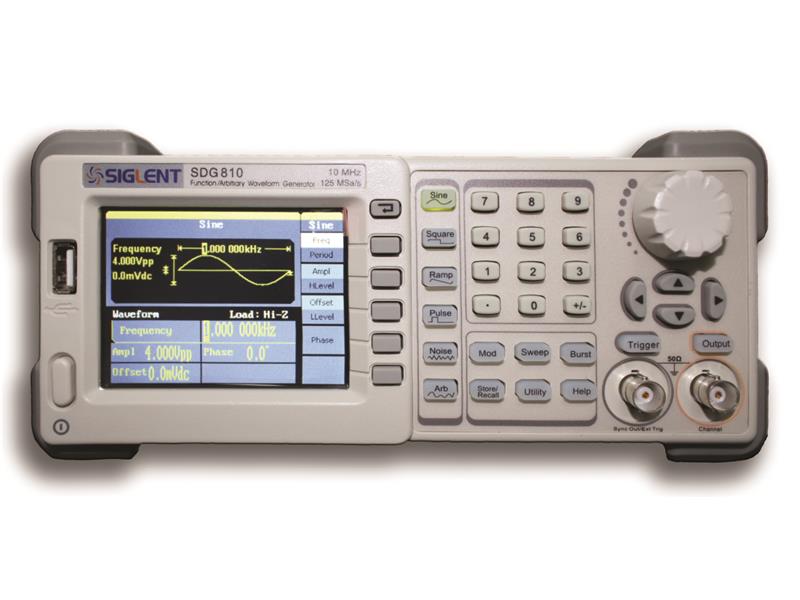

- SDG800
Profesjonalna instrukcja obsługi w języku polskim.
Cechy szczególne:
- dostępne modele:
- SDG805 - do 5MHz,
- SDG810 - do 10MHz,
- SDG830 - do 30MHz.
- technologia DDS,
- wyjście jednokanałowe,
- szybkość próbkowania 125MSa/s,
- rozdzielczość pionowa 14 bitów,
- 5 typów standardowych przebiegów wyjściowych, wbudowane 46 przebiegów arbitralnych (zawiera DC),
- pełen zestaw funkcji modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst,
- innowacyjna technologia EasyPulse,
- duża ilość wejść/wyjść: wyjście przebiegu, wyjście sygnału synchronizacji, wejście zew. wyzwalania,
- standardy interfejsów: USB Device, USB Host,
- wyposażony w potężny program do edycji przebiegów arbitralnych,
- wspiera zdalne sterowanie.
Rozsądna cena i doskonałe wykonanie
Generatory przebiegów (arbitralne) z serii SDG800 są nowymi członkami rodziny SIGLENT, charakteryzującymi się przyjazną konstrukcją: wyświetlacz 3,5" TFT-LCD, funkcja pomocy "online", wspiera pamięć USB oraz pamięć wewnętrzną, funkcja zarządzania plikami.
Zastosowania
- Czujniki analogowe,
- symulacja sygnałów środowiskowych,
- funkcja testowania obwodów,
- test układów scalonych,
- badania naukowe i szkolenia.
Technologia EasyPulse
Dzięki innowacyjnej technologii EasyPulse, generatory serii SDG800 mogą generować impulsy z bardzo niską wartością parametru Jitter, strome krawędzie narastania/opadania niezależne od częstotliwości, wypełnienie impulsu może być precyzyjnie regulowane w szerokim zakresie.
Edycja przebiegów arbitralnych
Będący na wyposażeniu program EasyWave umożliwia edycję 14-bitowych 16kpts arbitralnych przebiegów wyjściowych. Program EasyWave dostarcza 9 standardowych przebiegów: sinus, prostokąt, rampa, impuls, ExRise (narastanie ekspotencjalne), sinc, szum i DC, które spełniają wszystkie potrzeby inżynierów. Dodatkowo dostarcza wiele sposobów ręcznego rysowania, rysowania linii point-to-point oraz rysowania punktów arbitralnych. Umożliwia tworzenie złożonych przebiegów, ekran zarządzania plikami pomaga użytkownikom w jednoczesnej edycji wielu przebiegów. Zapewnia przechowywanie 10 przebiegów arbitralnych w nieulotnej pamięci RAM. Dzięki EasyWave można edytować i magazynować dużo więcej przebiegów.
Wyjście przebiegów arbitralnych
Wbudowanych 46 przebiegów arbitralnych (łącznie z DC), zawiera przebiegi matematyczne, inżynierskie oraz inne powszechnie używane.
Kompletny zestaw funkcji modulacyjnych, wyjście przeczesywania, wyjście burst
- Kompletny zestaw funkcji modulacyjnych: AM, DSB-AM, FM, PM, FSK, ASK, PWM, funkcje modulacyjne mogą być obserwowane bezpośrednio, co jest bardzo przydatne dla edukacji i szkolenia.
- Wyjście przemiatania: zmiana częstotliwości wyjścia od częstotliwości początkowej do końcowej w czasie okresu przemiatania, zakres okresu przemiatania: 1ms ÷ 500s. Nośna może być sinusoidą, prostokątem, trójkątem lub przebiegiem arbitralnym.
- Wyjście burst: może być okresowo generowaną sekwencją impulsów. Wewnętrzny licznik i zewnętrzny sygnał sterujący są dostępne do sterowania wyjściem burst.
Dane trechniczne
Ogólne
- Max częstotliwość wyjściowa:
- SDG805: 5MHz,
- SDG810: 10MHz,
- SDG830: 30MHz.
- Ilość kanałów wyj.: 1.
- Szybkość próbkowania: 125MSa/s.
- Długość przebiegu arbitralnego: 16kpts.
- Rozdzielczość częstotliwości: 1μHz.
- Rozdzielczość pionowa: 14 bitów.
- Przebiegi: sinus, prostokąt, rampa, impuls, szum Gaussa, 46 wbudowanych przebiegów arbitralnych (łącznie z DC).
- Modulacje AM, DSB-AM, FM, PM, FSK, ASK, PWM, przemiatanie, burst.
- Standard interfejsów USB: Host i USB Device.
- Wymiary 229mm x 105mm x 281mm.
Specyfikacja częstotliwości
Model SDG805
Przebieg: sinus, prostokąt, rampa, impuls, szum, arbitralny.
Sinus: 1μHz ÷ 5MHz.
Prostokąt: 1μHz ÷ 5MHz.
Impuls: 500μHz ÷ 5MHz.
Rampa/Trójkąt: 1μHz ÷ 300kHz.
Biały szum Gaussa: >5MHz (-3dB).
Arbitralny: 1μHz ÷ 5MHz.
Rozdzielczość: 1μHz.
Dokładność: W ciągu 90 dni ±50ppm, w ciągu roku ±100ppm.
Współczynnik temperaturowy: <5ppm/°C.
Model SDG810
Przebieg: sinus, prostokąt, rampa, impuls, szum, arbitralny.
Sinus: 1μHz ÷ 10MHz.
Prostokąt: 1μHz ÷ 10MHz.
Impuls: 500μHz ÷ 5MHz.
Rampa/Trójkąt: 1μHz ÷ 300kHz.
Biały szum Gaussa: >10MHz (-3dB).
Arbitralny: 1μHz ÷ 5MHz.
Rozdzielczość: 1μHz.
Dokładność: W ciągu 90 dni ±50ppm, w ciągu roku ±100ppm.
Współczynnik temperaturowy: <5ppm/°C.
Model SDG830
Przebieg: sinus, prostokąt, rampa, impuls, szum, arbitralny.
Sinus: 1μHz ÷ 30MHz.
Prostokąt: 1μHz ÷ 30MHz.
Impuls: 500μHz ÷ 5MHz.
Rampa/Trójkąt: 1μHz ÷ 300kHz.
Biały szum Gaussa: >30MHz (-3dB).
Arbitralny: 1μHz ÷ 5MHz.
Rozdzielczość: 1μHz.
Dokładność: W ciągu 90 dni ±50ppm, w ciągu roku ±100ppm.
Współczynnik temperaturowy: <5ppm/°C.
Przebieg sinusoidalny
Zniekształcenia harmoniczne:
- DC ÷ 1MHz <-60dBc,
- 1MHz ÷ 10MHz <-55dBc,
- 10MHz ÷ 30MHz <-50dBc.
Całkowite zniekształcenia harmoniczne przebiegu: DC ÷ 20kHz, 1Vpp < 0,2%.
Nieprawdziwy sygnał (nie-harmoniczny):
- DC ÷ 1MHz <-70dBc,
- 1MHz ÷ 10MHz <-60dBc,
- 10MHz ÷ 30MHz <-55dBc.
Szum fazy: 10kHz offset, -108dBc/Hz (wartość typowa).
Przebieg prostokątny
Czas narastania/opadania: <24ns (10% ÷ 90%).
Przesterowanie: <5% (typowo, 1kHz, 1Vpp).
Wypełnienie okresu: 20% ÷ 80%.
Asymetria (dla 50% wypełnienia): 1% okresu + 20ns (typowo, 1kHz, 1Vpp).
Jitter: 500ps + 0,001% okresu.
Przebieg rampa/trójkąt
Liniowość: <0,1% Vpp (typowo, 1kHz, 1Vpp, 100% symetrii).
Symetria: 0% ÷ 100%.
Przebieg impulsowy
Szerokość impulsu: min. 16ns, rozdzielczość 1ns.
Czas narastania/opadania (10% ÷ 90%, typowa): 20ns ÷ 1,6ks.
Wypełnienie okresu: 0,1%.
Przesterowanie: <5%.
Jitter (pik-pik): 500ps + 0,001% okresu.
Przebieg arbitralny
Długość przebiegu: 16k punktów.
Rozdzielczość pionowa: 14 bitów.
Szybkość próbkowania: 125MSa/s.
Min. czas narastania/opadania: 8ns (typowo).
Jitter (pik-pik): 8ns (typowo).
Przechowywanie w nieulotnej pamięci RAM: 10 przebiegów.
Specyfikacja wyjścia
Amplituda:
- 2mVpp ÷ 10Vpp (50Ω, ≤10MHz),
- 2mVpp ÷ 5Vpp (50Ω, >10MHz).
Dokładność pionowa (sinus 100kHz): ±(1mVpp +0,3dB ustawionej wartości).
Amplituda płaskości
(porównana do 100kHz sinusa, 5Vpp): ±0,3dB.
Impedancja: 50Ω.
Zabezpieczenie zabezpieczenie przed zwarciem.
Offset DC
Zakres (DC):
- ±5V (50Ω),
- ±10V (duże Z).
Dokładność Offset: ±(|wartość ustawiona offset|*1% + 3mV).
Modulacja AM
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: sinus, prostokąt, rampa, szum, arbitralny (2mHz ÷ 20kHz).
Głębokość modulacji: 0% ÷ 120%.
Modulacja DSB-AM
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: sinus, prostokąt, rampa, szum, arbitralny (2mHz ÷ 20kHz).
Głębokość modulacji: 0% ÷ 120%.
Modulacja FM
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: sinus, prostokąt, rampa, szum, arbitralny (2mHz ÷ 20kHz).
Głębokość modulacji: 0 ÷ 0,5*pasmo, rozdzielczość 1mHz.
Modulacja PM
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: sinus, prostokąt, rampa, szum, arbitralny (2mHz ÷ 20kHz).
Dewiacja fazy: 0÷360°, rozdzielczość 0,1°
Modulacja FSK
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: przebieg prostokątny z 50% wypełnieniem cyklu (2mHz ÷ 50kHz).
Modulacja ASK
Nośna: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Modulacja przebiegu: przebieg prostokątny z 50% wypełnieniem cyklu (2mHz ÷ 50kHz).
Modulacja PWM
Częstotliwość: 500μHz ÷ 20kHz.
Modulacja przebiegu: sinus, prostokąt, rampa, arbitralny (z wyjątkiem DC).
Przemiatanie
Nośna: sinus, prostokąt, rampa, arbitralny (za wyjątkiem DC).
Typ: liniowy/logarytmiczny.
Kierunek: góra/dół.
Czas przemiatania: 1ms ÷ 500s.
Źródło wyzwalania: ręczne, zewnętrzne, wewnętrzne.
Wejście wyzwalania
Poziom wyzwalania: kompatybilny z TTL.
Zbocze: w górę/w dół.
Szerokość impulsu: >100ns.
Impedancja wejściowa: >5kΩ, sprzężenie DC.
Wyjście SYNC
Poziom napięcia: kompatybilny z TTL.
Szerokość impulsu: >50ns.
Impedancja wyjściowa: 50Ω (typowo).
Max częstotliwość: 2MHz.
Dane ogólne
Wyświetlacz
Typ wyświetlacza 3,5" TFT-LCD
Rozdzielczość 320 x RGB x 240
Głębokość koloru 24 bity
Współczynnik kontrastu 350:1 (typowa)
Luminancja 300cd/m2 (typowa)
Zasilanie
Napięcie 100 ÷ 240V ACRMS, 45÷66Hz, CAT II
100 ÷ 127V ACRMS, 45÷440Hz, CAT II
Pobór mocy <30W
Bezpiecznik 1,25A, 250V
Warunki środowiskowe
Temperatura Pracy: 0°C ÷ 40°C
Magazynowania: -20°C ÷ 60°C
Wilgotność Poniżej +35°C: ≤90% RH
+35°C ÷ +40°C: ≤60% RH
Wysokość Pracy: poniżej 3000m
Magazynowania: poniżej 15000m
Inne
Wymiary Szerokość: 229mm
Wysokość: 105mm
Głębokość: 281mm
Waga Netto: 2,6kg
Brutto: 3,4kg
Ochrona IP
IP2X
