Seaward PV200

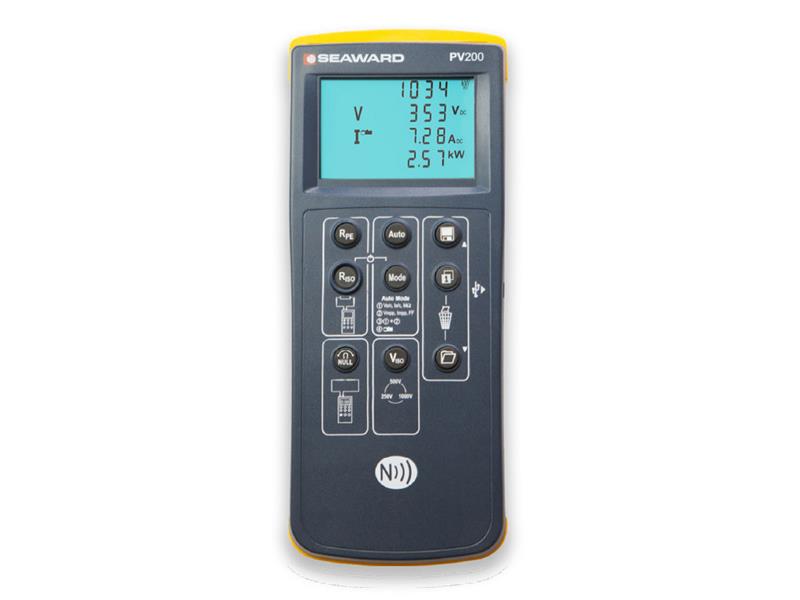

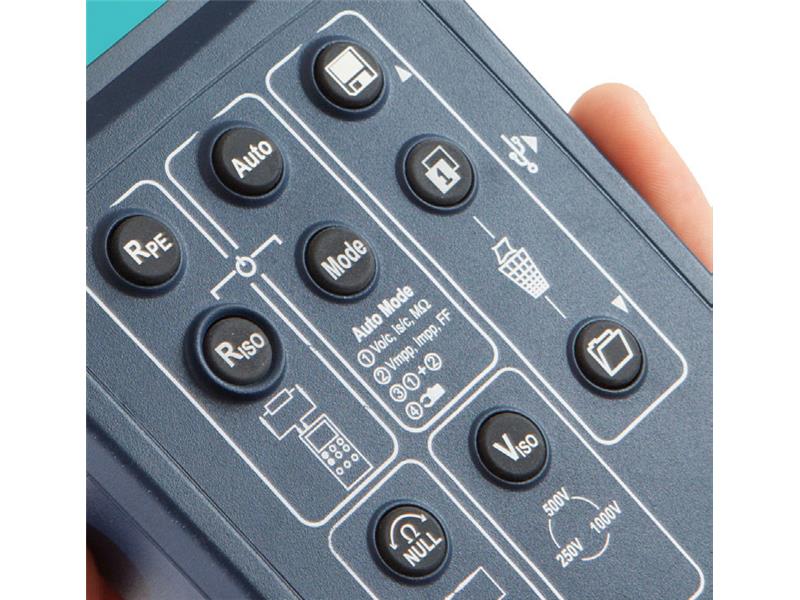

PV200 jest kompaktowym przyrządem do kompleksowego badania instalacji PV łącznie z funkcją wyznaczania charakterystyki I-V. Wykonanie pomiarów sprowadza się do naciśnięcia jednego przycisku.

W pamięci przyrządu może być zgromadzonych do 999 zestawów wyników. Po zaimportowaniu wyników do programu SolarCert możliwe jest porównanie wyników w warunkach standardowych (STC).

Przyrząd wykonuje pomiary ciągłości przewodów ochronnych (uziemiających), napięcie rozwarcia, prąd zwarcia, napięcie i prąd punktu mocy maksymalnej oraz prąd i moc (za pomocą cęgów AC/DC).

Przyrząd wyznacza również współczynnik wypełnienia modułu lub całego badanego systemu (FF - Fill Factor, współczynnik obliczany jako, stosunek iloczynu ImaxUmax do iloczynu ISCVOC razy 100%).

Przyrząd PV200 posiada oddzielną funkcję pomiaru rezystancji izolacji 1kV, eliminując potrzebę posiadania oddzielnego, drogiego przyrządu.

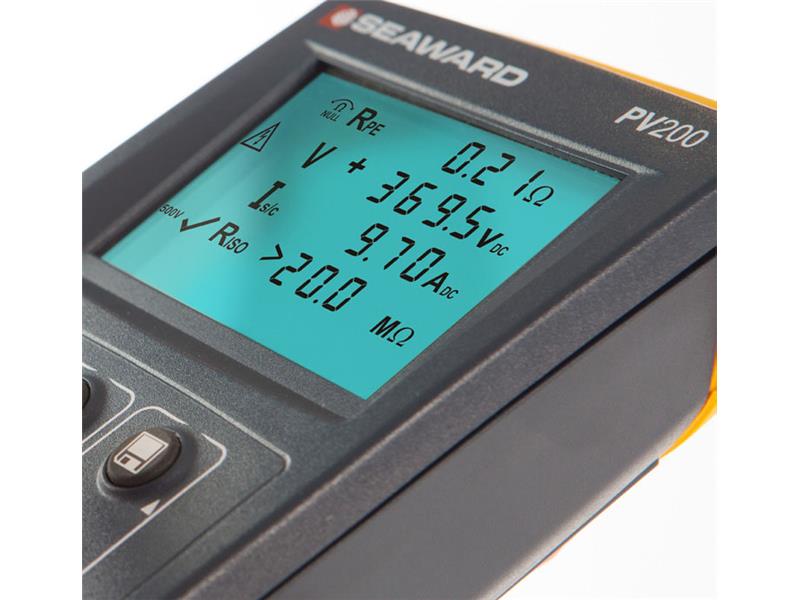

Duży kontrast wyświetlacza powoduje, że jest on czytelny przy bezpośrednim oświetleniu słonecznym.

Przyrząd może bezprzewodowo przechwytywać i rejestrować w czasie rzeczywistym wartość strumienia promieniowania słonecznego, temperaturę otoczenia oraz temperaturę modułu PV za pomocą Solar Survey 200R. Wykorzystując pomiary wykonywane przez Survey 200R uzyskane wyniki mogą być przeliczone do warunków standardowych (STC), w programie SolarCerts, w celu porównania ich z danymi publikowanymi przez producenta.

Dane techniczne

Dane ogólne

- Waga: 1,04kg
- Wymiary: 26,4 x 10,7 x 5,8cm
- Wyświetlacz: LCD z podświetleniem
- Zasilanie: 6 x 1,5V ogniwa typu AA
- Czas życia baterii: > 1000 sekwencji pomiarowych
- Automatyczny wyłącznik: programowany
- Pamięć wewnętrzna: do 999 pełnych zestawów pomiarów
- Łączność:
   USB transmisja do PC (format CSV)
   Bezprzewodowa łączność "Solarlink TM" do Survey 200R (zakres ok.30m)
   Transfer danych NFC do aplikacji PVMobile Android
   Kompatybilność z Android wersją 4.2 Jelly Bean
   Nie są wspierane urządzenia iOS
- Kompatybilność z programem SolarCert (tylko język angielski)

Pomiar napięcia rozwarcia (zaciski PV)

- Zakres wyświetlany: 0,0VDC ÷ 1000VDC
- Zakres pomiarowy: 5,0VDC ÷ 1000VDC
- Rozdzielczość max: 0,1VDC
- Dokładność: ±(0,5% + 2 cyfry)
- Sygnalizacja polaryzacji: polaryzacja napięcia DC prawidłowa lub odwrócona

Pomiar prądu zwarcia (zaciski PV)

- Zakres wyświetlany: 0,00ADC ÷ 15,00ADC
- Zakres pomiarowy: 0,50AVDC ÷ 15,00ADC
- Maksymalna moc: 10kW
- Rozdzielczość max: 0,01ADC
- Dokładność: ±(1,0% + 2 cyfry)

Pomiar ciągłości prądem 200mA (zaciski 4mm)

- Napięcie rozwarcia testu: >4VDC nominalnie
- Prąd pomiarowy przy 2Ω: >200mA
- Zakres wyświetlany: 0,00Ω ÷ 199Ω
- Zakres pomiarowy (EN 61557-4): 0,05Ω ÷ 199Ω
- Rozdzielczość max: 0,01Ω
- Dokładność: ±(2,0% + 5 cyfr)
- Zerowanie przewodów pomiarowych: od 0 do 10Ω przyciskiem "Zero"
- Wyświetlane ostrzeżenie: ≥30V AC lub DC na zaciskach
- Ochrona obwodu: wstrzymanie pomiaru, jeżeli ≥30V AC lub DC na zaciskach
- Powtarzalność pomiarów: zgodnie z IEC61557-4 Około 4000 1 sekundowych pomiarów

Rezystancja izolacji (sekwencja Auto, zaciski PV i czerwony zacisk 4mm)

- Napięcie pomiarowe: 250, 500, 1000V zgodnie z IEC61557-2
- Tolerancja napięcia pomiarowego: -0% +20% (napięcie rozwarcia)
- Napięcie pomiarowe przy 1mA: >1mA na UN x (1000Ω/V)
- Prąd pomiarowy przy zwarciu: <2mA
- Wyświetlany zakres: 0,05MΩ ÷ 200MΩ
- Zakres pomiarowy (EN 61557-2): 0,05MΩ ÷ 200MΩ
- Rozdzielczość max: 0,01MΩ
- Dokładność:
    0,05MΩ ÷ 100MΩ: ±(5% + 5 cyfr)
     101MΩ ÷ 200MΩ: ±(10% + 5 cyfr)
- Wyświetlane ostrzeżenie: ≥30V AC lub DC na zaciskach
- Ochrona obwodu: wstrzymanie pomiaru, jeżeli ≥30V AC lub DC na zaciskach
- Powtarzalność pomiarów zgodnie z IEC61557-4 Około 4000 1 sekundowych pomiarów

Rezystancja izolacji, między punktami (zaciski 4mm)

- Napięcie pomiarowe: 250, 500, 1000V zgodnie z IEC61557-2
- Tolerancja napięcia pomiarowego: -0% +20% (napięcie rozwarcia)
- Napięcie pomiarowe przy 1mA: >1mA na UN x (1000Ω/V)
- Prąd pomiarowy przy zwarciu: <2mA
- Wyświetlany zakres: 0,05MΩ ÷ 300MΩ
- Zakres pomiarowy (EN 61557-2): 0,05MΩ ÷ 300MΩ
- Rozdzielczość max: 0,01MΩ
- Dokładność:
      0,05MΩ ÷ 100MΩ: ±(5% + 5 cyfr)
       101MΩ ÷ 200MΩ: ±(10% + 5 cyfr)
- Wyświetlane ostrzeżenie: ≥30V AC lub DC na zaciskach
- Ochrona obwodu: wstrzymanie pomiaru, jeżeli ≥30V AC lub DC na zaciskach
- Powtarzalność pomiarów: zgodnie z IEC61557-4 Około 4000 1 sekundowych pomiarów

Pomiar napięcia Rpe (zaciski 4mm)

- Zakres wyświetlany: 30V ÷ 440VAC/DC
- Zakres mierzonego napięcia:
    30V ÷ 440VDC
    30V ÷ 440VAC 50-60Hz
- Rozdzielczość 1V
- Dokładność ±(5,0% + 2 cyfry)

Pomiar prądu pracy (poprzez przystawkę cęgową AC/DC)

- Zakres wyświetlany: 0,1A ÷ 40,0A
- Zakres mierzonego prądu:
    0,1A ÷ 40,0A DC
    0,1A ÷ 40,0A AC 50-60Hz
- Rozdzielczość: 0,1A
- Dokładność: ±(5,0% + 2 cyfry)

Pomiar mocy DC pracy (poprzez przystawkę cęgową AC/DC i zaciski PV)

- Zakres wyświetlany: 0,00kW ÷ 40kW
- Zakres mocy mierzonej: 0,50kW ÷ 40kW
- Rozdzielczość: 0,01kW
- Dokładność: ±(5,0% + 5 cyfr)

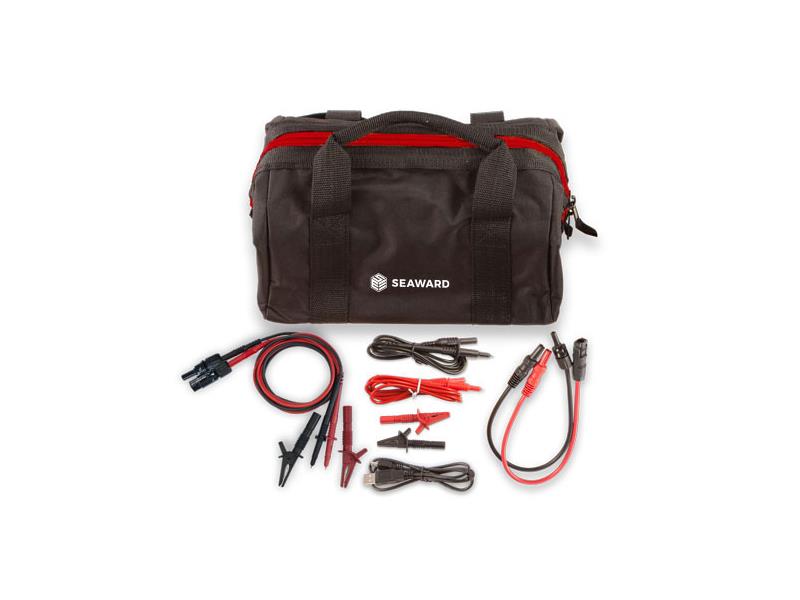

Akcesoria na wyposażeniu

- Zestaw 2 przewodów pomiarowych czerwony i czarny, MC4 na bananki (adaptery) 1 kpl.
- Zestaw 2 przewodów pomiarowych czerwony i czarny, MC4 na końcówki ostrzowe i odłączane krokodylki 1 kpl.
- Zestaw 2 przewodów pomiarowych czerwony i czarny, bananki na końcówki ostrzowe i odłączane krokodylki 1 kpl.
- Przystawka cęgowa AC/DC 1 szt.
- Solar Survey 200R wzorcowy miernik promieniowania słonecznego i sondy temperaturowe 1 kpl.
- Uchwyt do mocowania Solar Survey 200R 1 szt.
- Torba transportowa na przyrząd i akcesoria 1 szt.
- Certyfikat kalibracji PV200 akredytowany przez UKAS 1 szt.
- SolarCert program na PC do tworzenia raportów z pomiarów 1 szt.
- Instrukcja obsługi w języku polskim 1 szt.

Dlaczego warto kupić PV200?

- Kompaktowe wymiary - solidne, przystępne, ręczne narzędzie pomiarowe instalacji PV
- Zgodność z normami - pomiary wykonywane według wymagań norm IEC 62446 i IEC 61829
- Szybkość i dokładność pomiarów - wykonanie pomiarów po naciśnięciu jednego przycisku
- Przeliczanie wyników do warunków standardowych - przy użyciu programu SolarCert
- Natychmiastowy podgląd krzywych I-U - przy użyciu aplikacji PVMobile na Android

Więcej informacji:

https://tomtronix.pl/seaward/pv200.aspx
