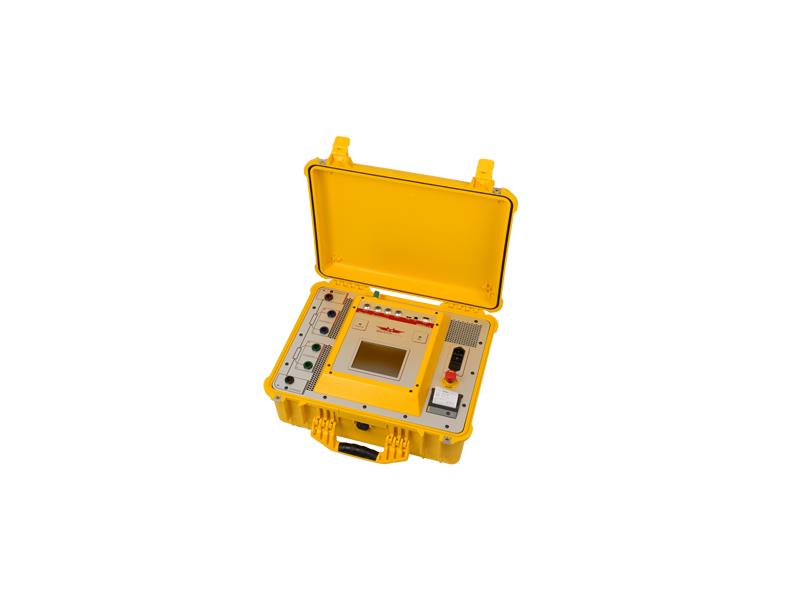

Raytech WR50-12 miernik rezystancji uzwojeń 50A

Profesjonalna instrukcja obsługi w języku polskim.

W naszej ocenie najlepszy producent tego typu sprzętu na świecie !

Miernik rezystancji uzwojeń, 50A, 2 kanały.

- Wysokiej mocy zasilacz DC,
- Rozmagnesowanie i Rozładowanie,
- Kolorowy ekran dotykowy.

Cechy szczególne:
- Najwyższa dokładność i precyzja spośród systemów pomiaru dużym prądem,
- Automatyczny pomiar małych rezystancji od 0.00µΩ ÷ 100kΩ,
- Obwód rozmagnesowywania (zaawansowania konstrukcja),
- System oparty o mikroprocesor z wewnętrzną pamięcią na ponad 10000 wyników pomiarów,
- Wymiana danych poprzez pamięć USB lub przez połączenie USB / RS232,
- Magazynowanie i drukowanie wyników pomiarów w miejscu ich wykonywania,
- Kompletny automatyczny system kalibracji oraz system diagnostyczny,
- Kanały temperaturowe z automatyczną korekcją rezystancji,
- Czyste, filtrowane źródło mocy DC dla pomiarów o najwyższej dokładności,
- Automatyczny, o najwyższej sprawności system chłodzenia do rozproszenia wydzielanego wewątrz ciepła,
- Automatyczny wyłącznik w przypadku przegrzania,

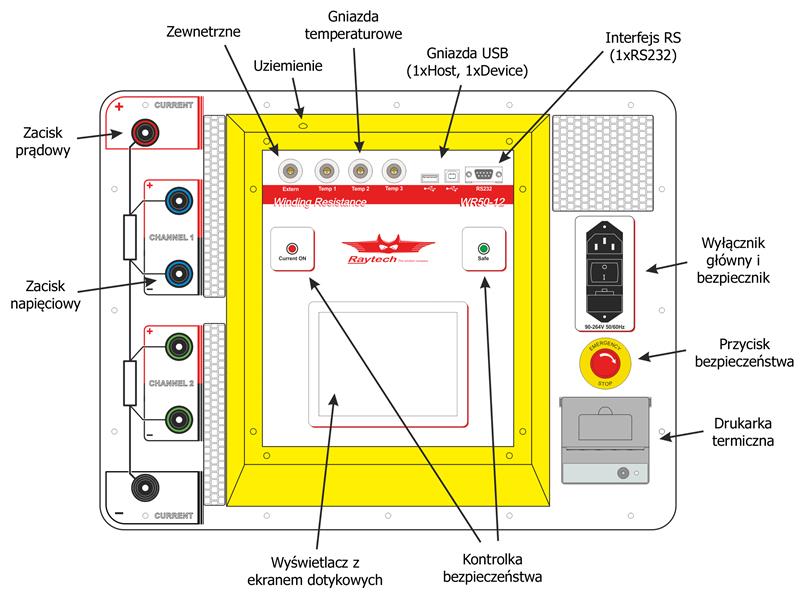

- Kolorowy wyświetlacz LCD z podświetleniem i z ekranem dotykowym,
- W panelu zamontowany przycisk bezpieczeństwa STOP,
- Solidna obudowa dla pracy w terenie,

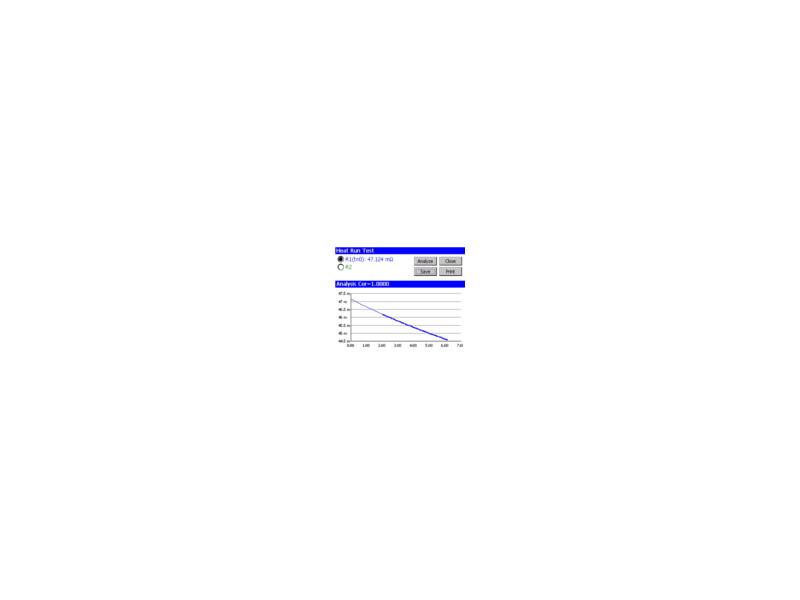

- W pełni automatyczna analiza krzywych stygnięcia (opcja AHRT 01),
- Najszybszy na rynku obwód rozładowania (ponad 10 razy szybszy),
- 2 lata gwarancji.

Cyfrowy miernik rezystancji uzwojeń WR50-12 produkcji Raytech jest udoskonaloną wersją systemu do pomiaru rezystancji uzwojeń z najbardziej zaawansowaną funkcją rozmagnesowania. Jest przeznaczony do pomiarów o wysokim stopniu precyzji bardzo niskich rezystancji dowolnych indukcyjnych obiektów.

Unikatowa technologia pomiaru: Ta od nowa zaprojektowana technologia pomiaru zawiera obwód pomiarowy o wysokiej precyzji, unikatowe źródło zasilania i najszybszy obwód rozładowania na rynku.

WR50 stosuje wstępnie ustawiony poziom prądu, wybierany przez użytkownika w zakresie od 0,025A do 50A .

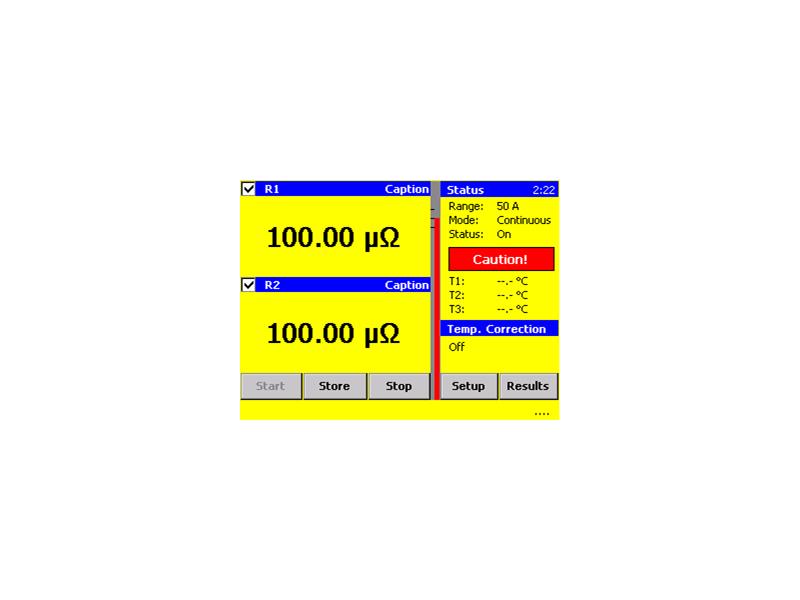

Wyniki są prezentowane na czytelnym kolorowym wyświetlaczu LCD i mogą być magazynowane lub wydrukowane.

WR50 jest lekkim systemem umieszczonym w solidnej i wodoszczelnej obudowie przystosowanej do pracy w terenie.

Zaawansowana ochrona: po załączeniu zasilania system inicjuje procedurę auto-kalibracji, sekwencyjne sprawdzanie obwodów. Jeżeli w czasie tego okresu inicjacji zostanie wykryty jakikolwiek problem, lub nastąpi to w czasie pracy, wtedy operator jest natychmiast o tym informowany. Po załaczeniu, system w sposób ciagły monitoruje swoją pracę. Seria WR posiada rozbudowane systemy zabezpieczające. Jest to jeden z wielu powodów dlaczego można było wydłużyć gwarancję do 2 lat.

Dane ogólne:
- Wymiary: L: 521 mm W: 432 mm H: 216 mm,
- Waga: 16,6 kg,
- Napięcie wyjściowe: 0 ÷ 50V DC,
- Prąd pomiarowy: Wybierany przez użytkownika 0,025 ÷ 50A,
- Zasilanie: 90 ÷ 264 VAC (max 1.5 kW), 47 ÷ 63 Hz, automatyczna zmiana zakresów,
- Wyświetlacz: kolorowy LCD z podświetleniem i ekranem dotykowym,
- Panel czołowy: Uszczelniony, anodowany,
- Interfejs: 2 x USB 1.1 (1 host / 1 device) oraz szeregowy 9 pinowy RS232,
- Pamięć wyników: Przechowuje do 10000 zestawów wyników pomiarów,
- Zakres rezystancji: 0,00μΩ ÷ 100kΩ,
- Zakres indukcyjności: 0 ÷ 1500 Henrów,
- Zakresy temperaturowe,
- Pracy: -10°C ÷ 60°C,
- Magazynowania: -20°C ÷ 70°C.

Tabela dokładności:
Zakres prądu            Zakres pomiarowy            Dokładność                    Rozdzielczość
30 ÷ 50A                0,00μΩ÷1,3Ω                ±0,1% odczytu ±0,05μΩ    5 cyfr lub 0,05μΩ
15 ÷ 30A                0,0μΩ÷3,3Ω                  ±0,1% odczytu ±0,1μΩ      5 cyfr lub 0,1μΩ
8 ÷ 15A                  0,0000mΩ÷6,3Ω            ± 0,1% odczytu ±0,2μΩ    5 cyfr lub 0,2μΩ
3 ÷ 8A                   0,0000mΩ÷16,7Ω           ± 0,1% odczytu ±0,5μΩ    5 cyfr lub 0,5μΩ
1 ÷ 3A                   0,000mΩ÷47,2Ω             ± 0,1% odczytu ±1μΩ       5 cyfr lub 1μΩ
0,7 ÷ 1A                0,000mΩ÷71,4Ω             ± 0,1% odczytu ±2μΩ       5 cyfr lub 2μΩ
0,3 ÷ 0,7A              0,000mΩ÷167Ω             ± 0,1% odczytu ±5μΩ       5 cyfr lub 5μΩ
0,1 ÷ 0,3A              0,00mΩ÷500Ω               ± 0,1% odczytu ±10μΩ     5 cyfr lub 10μΩ
25 ÷ 100mA            0,00mΩ÷2kΩ                 ± 0,1% odczytu ±20μΩ     5 cyfr lub 20μΩ
< 25mA                  2kΩ÷10kΩ                     ±0,2% odczytu ±200mΩ    5 cyfr lub 200mΩ
< 25mA                  10kΩ÷100kΩ                 ±0,8% odczytu ±20Ω         4 cyfry lub 20Ω
