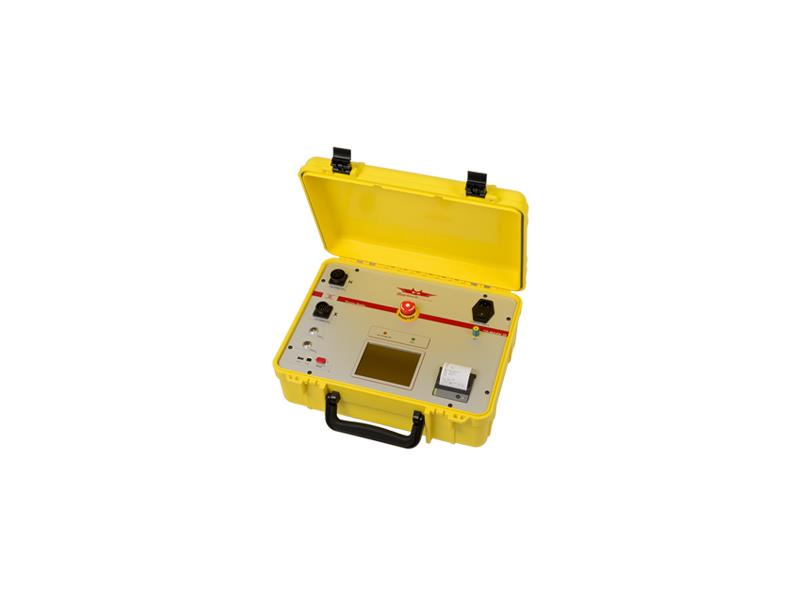

Raytech TR-Mark III 250V trójfazowy miernik przekładni
TR-MARK_III
Producent:
Raytech
Numer katalogowy:
TR MARK III

Profesjonalna instrukcja obsługi w języku polskim.

W naszej ocenie najlepszy producent tego typu sprzętu na świecie !

Trójfazowy miernik przekładni.

- Pełen automat
,
- Napięcie pomiarowe do 250V,
- Automatyczna detekcja wektora grupy.

Model TR-MARK III 250V jest tym samym przyrządem co TR-MARK III, ale posiada zwiększony zakres napięcia pomiarowego do 250V. Przyrząd TR-MARK III oferuje nowe możliwości oraz zwiększoną dokładność co czyni z niego doskonały system pomiarowy. Kolorowy wyświetlacz LCD z podświetleniem i ekranem dotykowym zwiększają poręczność i komfort użytkownika. Dwa interfejsy USB umożliwiają gromadzenie wyników na zewnętrznych pamięciach oraz ułatwiają przenoszenie wyników do komputerów osobistych oraz przesyłanie lub import danych z tabliczki znamionowej z wcześniejszych pomiarów.

Dla większości transformatorów mocy wystarczy napięcie pomiarowe 100V. Jeżeli jednak wymagane jest wyższe napięcie, wtedy należy wybrać wersję przyrządu TR-MARK III 250V (opcja TRO250), który posiada rozszerzony zakres pomiarowy do 250V. Funkcje, obsługa i specyfikacja przyrządu są takie same, jak modelu TR-MARK III, jedyną różnicą jest szerszy zakres pomiaru przekładni przy napięciu pomiarowym 250V.

Cechy szczególne:
-
Zakres pomiaru przekładni od 0,8 do 40 000,
- Wyświetla procentowe odchylenie od wartości nominalnej przekładni,

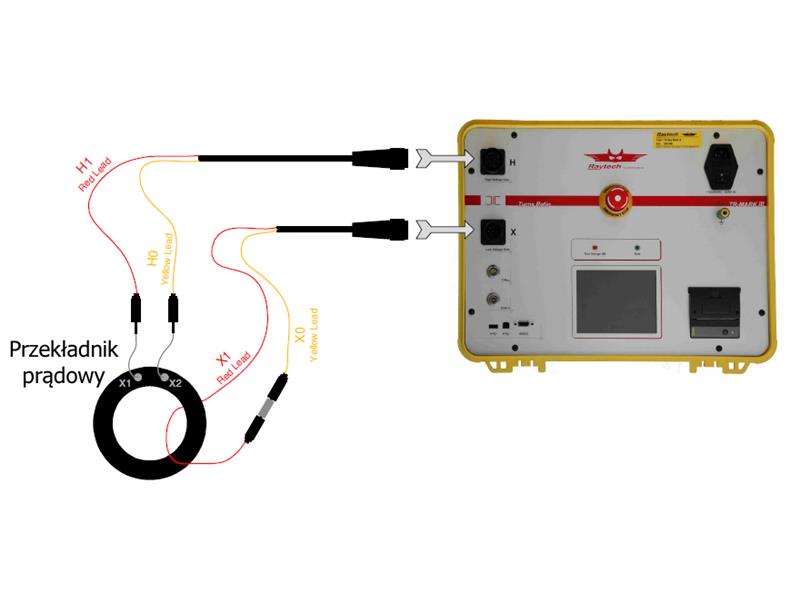

- Pomiary przekładni transformatorów mocy, przekładników prądowych oraz przekładników napięciowych,

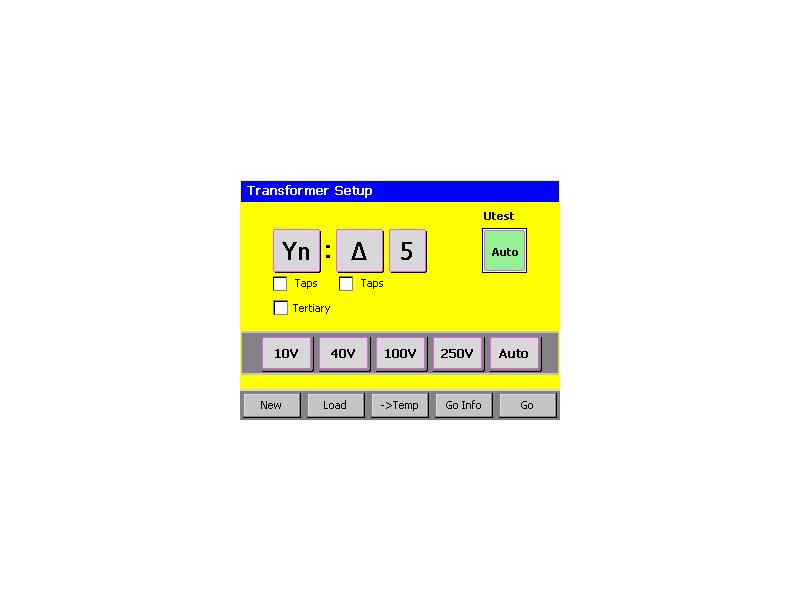

- Automatyczna detekcja wektora grupy,
- Kolorowy wyświetlacz LCD z podświetlenie oraz z ekranem dotykowym,
- Automatyczne pomiary przekładni napięciowej/zwojowej, prądu i przesunięcia fazowego,
- Pamięć wewnętrzna na ponad 10 000 kompletnych zestawów wyników,

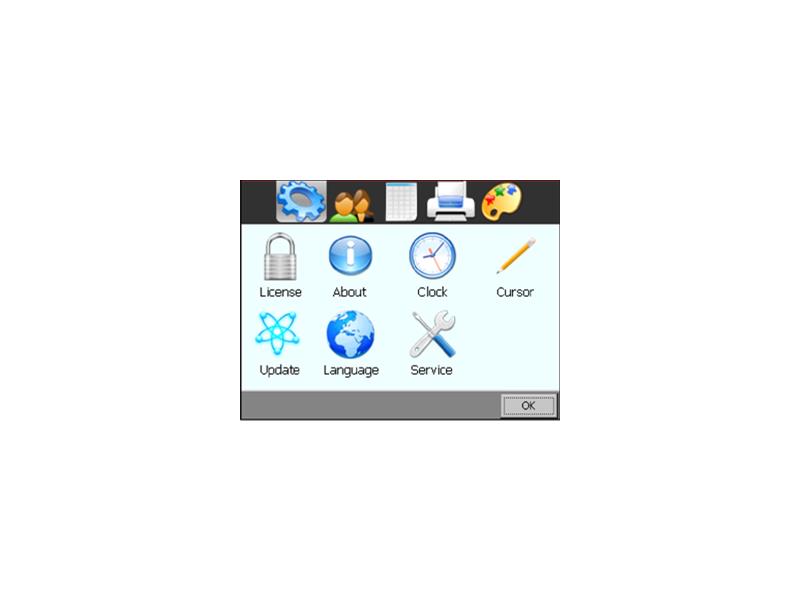

- Prosta obsługa poprzez ekran dotykowy,

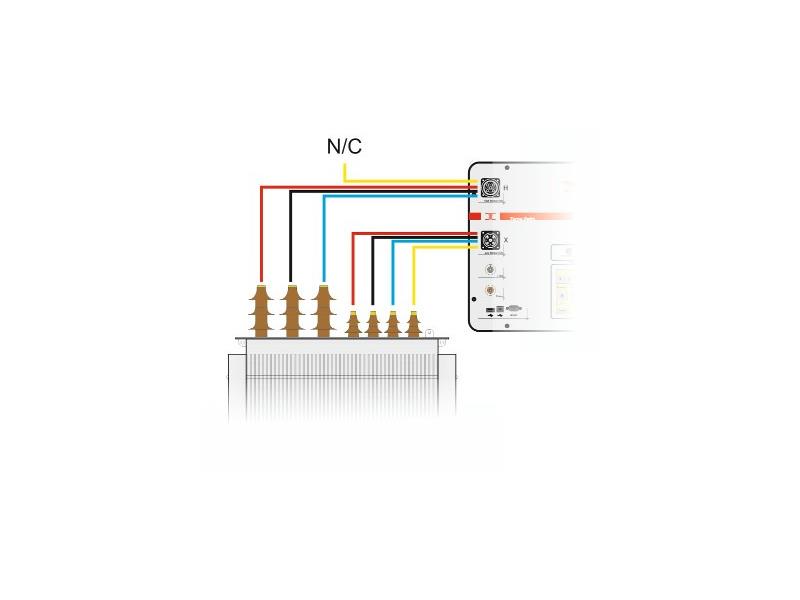

- Łatwe, jednorazowe podłączenie do transformatora,
- Graficzna prezentacja przełącznika zaczepów,
- Interfejs przełącznika zaczepów (wejście i wyjście),
- Obciążenie badanego obiektu < 0,05 VA,
- Wzmocniony obwód zabezpieczający przeznaczony do ciężkiej pracy,
- Niezwykle mocna konstrukcja (wytrzymuje upadki z wysokości 1m),
- Wymiana danych poprzez pamięć USB,
- Możliwość aktualizacji firmware poprzez pamięć USB,
- Wbudowana drukarka,
- Automatyczny zakres napięcia pomiarowego,
- 2 lata standardowej gwarancji.

Dane ogólne:
-
Zasilanie: 100 to 250 VAC 50/60 Hz automatyczny wybór, Bezpiecznik: 2AT,
- Napięcia testu: wybierane przez użytkownika: 250V, 100V, 40V, 10V oraz 1V AC,
- Maksymalny prąd testu: 1A,

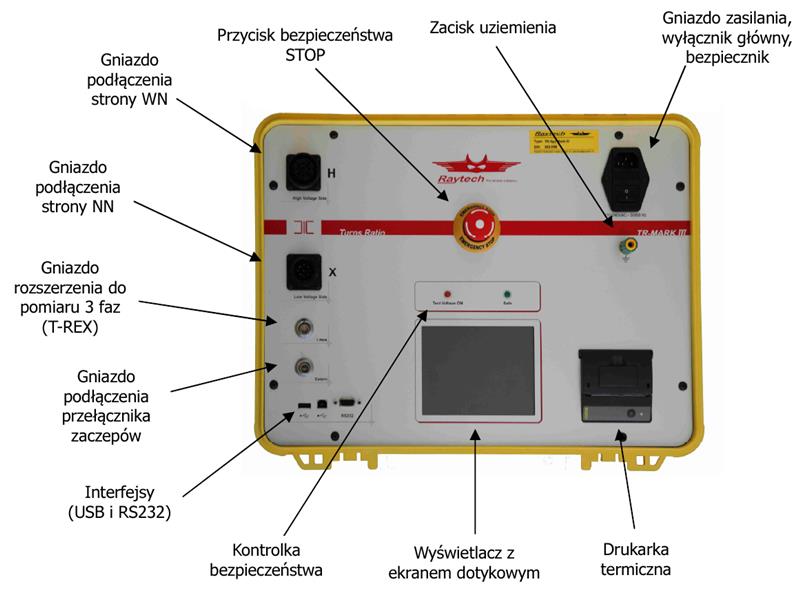

- Wyświetlacz: kolorowy LCD, 5,7", z podświetleniem i ekranem dotykowym,
- Panel czołowy: uszczelniony, anodowany,
- Interfejsy: USB 1.1 (1 x Host / 1 x Device) oraz 9 stykowy szeregowy RS232,
- Pojemność pamięci wewnętrznej: 10 000 wyników pomiarów,
- Temperatura:
      - Pracy: –10°C ÷ 60 °C,
      - Magazynowania: –20°C to 70°C,
- Wymiary i waga: L: 470 mm W: 371 mm H: 190 mm; 9.5 kg,

Pomiar przekładni
Utest                  Zakres pomiarowy          Dokładność                           Rozdzielczość
250V                  0,8÷5000                     ±0,06% odczytu ±1 cyfra       5 cyfr
                         5001÷10000                 ±0,1% odczytu ±1 cyfra         5 cyfr
                         10001÷32500               ±0,3% odczytu ±1 cyfra         5 cyfr
                         32501÷40000               ±0,4% odczytu ±1 cyfra         5 cyfr
100V lub 40V      0,8÷2000                     ±0,06% odczytu ±1 cyfra        5 cyfr
                         2001÷4000                  ±0,1% odczytu ±1 cyfra          5 cyfr
                         4001÷13000                 ±0,3% odczytu ±1 cyfra         5 cyfr
                         13001÷16000               ±0,4% odczytu ±1 cyfra         5 cyfr
10V                    0,8÷500                      ±0,1% odczytu ±1 cyfra          5 cyfr
                         501÷1000                    ±0,12% odczytu ±1 cyfra        5 cyfr
                         1001÷3250                  ±0,3% odczytu ±1 cyfra          5 cyfr
                         3251÷4000                  ±0,4% odczytu ±1 cyfra          5 cyfr
1V                     0,8÷50                        ±0,1% odczytu ±1 cyfra          5 cyfr
                         51÷100                       ±0,15% odczytu ±1 cyfra        5 cyfr
                         101÷325                     ±0,3% odczytu ±1 cyfra          5 cyfr
                         326÷400                     ±0,4% odczytu ±1 cyfra          5 cyfr

Pomiar prądu
Utest                    Zakres                        Dokładność                   Rozdzielczość
250V                    0÷400mA                   ±1mA                          0,1mA

Pomiar kąta fazowego
Zakres kąta fazowego: ±90°, rozdzielczość: 0,01°

Utest                     Zakres przekładni          Dokładność
250V                     0,8÷600                     ±0,05°
                            601÷5000                   ±0,10°
                            5001÷10000                ±0,15°
                           10001÷32500               ±0,40°
                           32501÷40000               ±0,50°
100V lub 40V         0,8÷240                     ±0,05°
                            241÷2000                  ±0,10°
                            2001÷4000                ±0,15°
                            4001÷13000               ±0,40°
                            13000÷16000             ±0,50°
40V                       0,8÷240                    ±0,10°
                            241÷2000                  ±0,15°
                            2001÷4000                ±0,20°
                            4001÷13000              ±0,45°
                            13000÷16000            ±0,55°
10V                       0,8÷60                      ±0,15°
                            61÷500                     ±0,25°
                            501÷3250                  ±0,55°
                            3251÷4000                ±0,65°
1V                        0,8÷6                        ±0,15°
                            7÷50                         ±0,25°
                            51÷325                     ±0,55°
                            326÷400                   ±0,65°
