Programowane elektroniczne obciążenie DC Siglent Seria SDL1000X
Siglent SDL1000X
Producent:
Siglent
Numer katalogowy:
SDL1000X

Profesjonalna instrukcja obsługi w języku polskim.

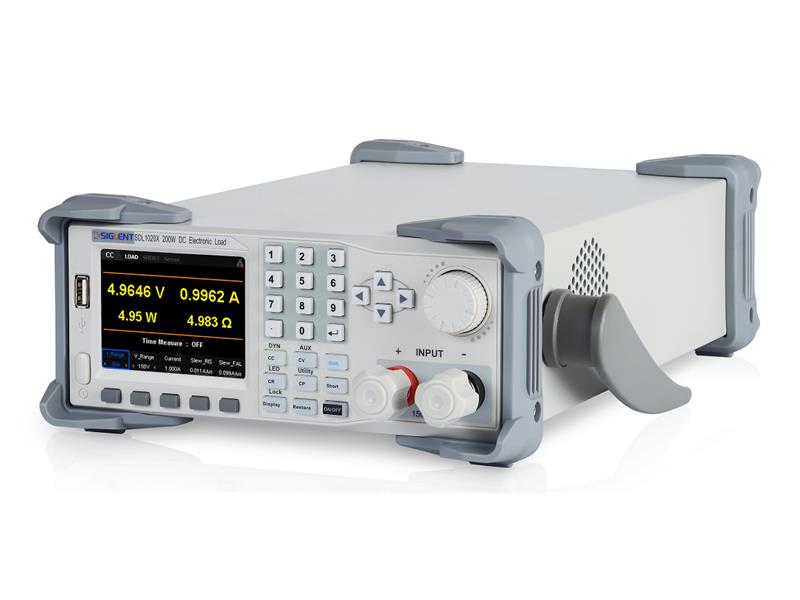

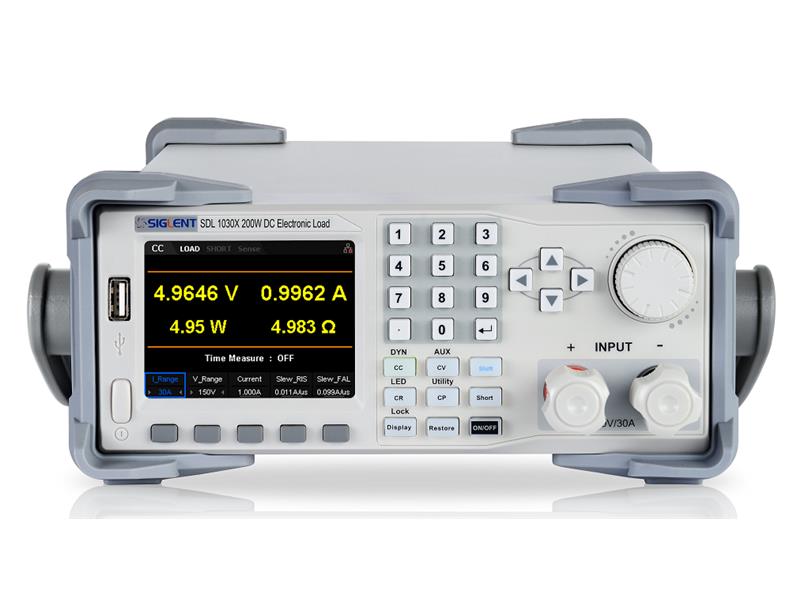

Programowane elektroniczne obciążenia serii SDL1000X/SDL1000X-E posiadają 3,5 calowy wyświetlacz TFT-LCD, przyjazny interfejs oraz doskonałą specyfikację. Modele SDL1020X/SDL1020X-E charakteryzują się zakresem wejściowym 150V/30A/200W natomiast modele SDL1030X/SDL1030X-E mają zakres wejściowy 150V/30A/300W.

Seria SDL1000X posiada rozdzielczość pomiarową 0,1mV/0,1mA, natomiast modele bazowe serii SDL1000X-E mają rozdzielczość 1mV/1mA i regulowany czas narastania prądu od 0,001A/μs do 2,5A/μs.

Do zdalnego komunikowania się i sterowania seria SDL zawiera interfejsy typu RS232/USB/LAN.

Seria SDL1000X zapewnia stabilność w całym zakresie zastosowania i może spełniać wszystkie rodzaje wymagań w trakcie badań.

Cechy szczególne

  • SDL1020X (jeden kanał): DC 150V/30A, moc całkowita do 200W.
  • SDL1030X (jeden kanał): DC 150V/30A, moc całkowita do 300W.
  • Tryby statyczne:
    - Tryb CC (stały prąd),
    - Tryb CV (stałe napięcie),
    - Tryb CR (stała rezystancja),
    - Tryb CP (stała moc).
  • Tryby dynamiczne CC (zmiana wartości obciążenia między dwoma wartościami):
    - Tryb ciągły,
    - Tryb impulsowy (stały czas trwania impulsu obciążenia po wyzwoleniu),
    - Tryb przełączany (wyzwalany początek i koniec impulsu obciążenia).
  • Tryb dynamiczny CC: 25kHz.
  • Tryb dynamiczny CP: 12,5kHz.
  • Tryb dynamiczny CV: 0,5Hz.
  • Szybkość pomiaru napięcia i prądu: do 500kHz.
  • Zakres regulacji szybkości narastania prądu: 0,001 A/μs do 2,5A/μs.
  • Minimalna rozdzielczość odczytu: 0,1mV, 0,1mA.
  • Zwarcie, test baterii, tryb CR-LED i funkcje fabryczne testu.
  • Funkcja trybu kompensacji 4-przewodowej SENSE.
  • Tryb automatycznego testowania według listy w sekwencji do 100 kroków.
  • Możliwość tworzenia do 50 grup list.
  • Zabezpieczenia:
    - OCP - nad-prądowe,
    - OVP - nad-napięciowe,
    - OPP - przekroczenie mocy,
    - OTP - przekroczenie temperatury,
    - RPP - przed odwrotną polaryzacją.
  • Zewnętrzne analogowe sterowanie.
  • Napięcie i prąd monitorowane poprzez 0-10V.
  • Wyświetlacz TFT-LCD 3,5 cala, umożliwiający wyświetlanie wielu parametrów i stanów jednocześnie.

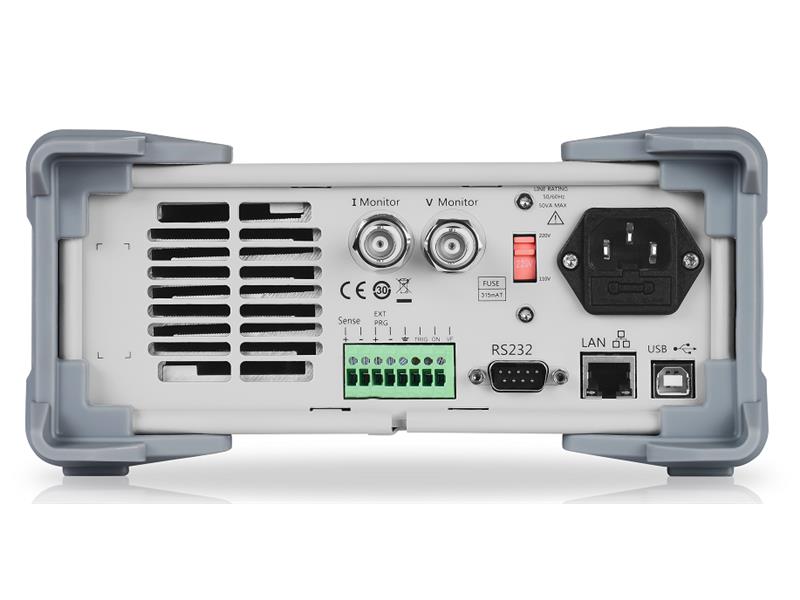

  • Wbudowany interfejs komunikacyjny RS232/USB/LAN, opcjonalnie moduł USB-GPIB.
  • Wykres trendu przebiegu, zapis plików i funkcja wywoływania.
  • Na wyposażeniu program PC: wspiera SCPI i drajwer LabView.

Tryby statyczne

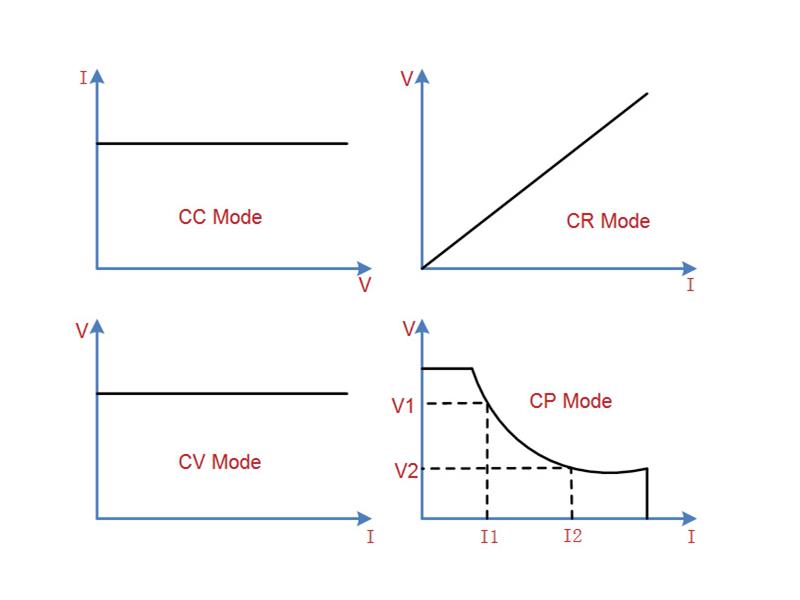

SDL1000X posiada cztery tryby pracy w celu zapewnienia elastycznych możliwości wykonywania badań. W trybie CC, obciążenie elektroniczne pobiera stały prąd niezależnie od napięcia na jego zaciskach. W trybie CV, obciążenie będzie utrzymywało stałe napięcia na swoich zaciskach. W trybie CR elektroniczne obciążenie będzie się zachowywało jak rezystor o stałej wartości. Jak pokazano na rysunku, elektroniczne obciążenie będzie liniowo zmieniało prąd zgodnie z napięciem na wejściu. W trybie CP, elektroniczne obciążenie będzie utrzymywało stałą moc pobieraną przez obciążenie.

Tryby dynamiczne

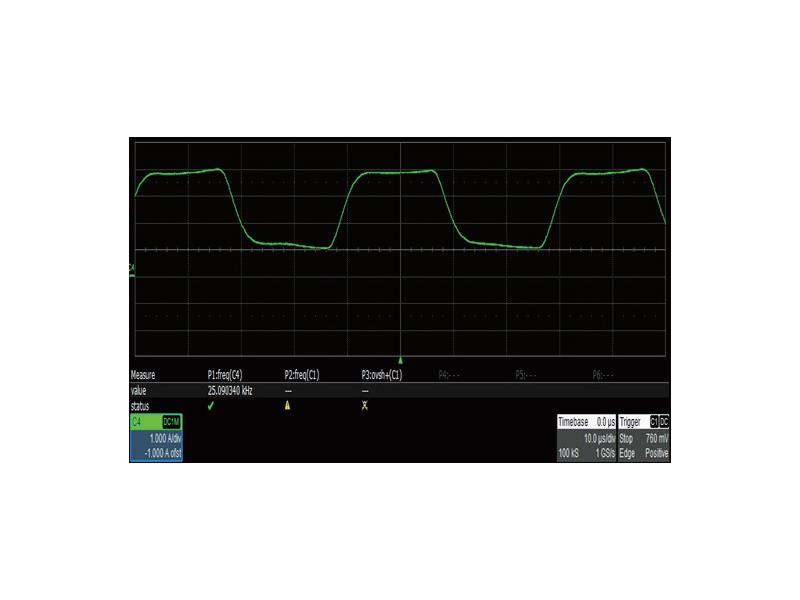

Tryby dynamiczne pozwalają na przełączanie między dwoma różnymi wartościami obciążenia. Typowym zastosowaniem jest badanie dynamicznych charakterystyk źródła DC lub DUT (badanego urządzenia). Funkcja trybu dynamicznego umożliwia na okresowe przełączanie między dwoma zadanymi poziomami (poziom A i poziom B). W trybie CC może być ustawiona częstotliwość maksymalnie 25kHz. W trybie CP najwyższa częstotliwość wynosi 12,5kHz.

Dane techniczne

Model                                         SDL1020X     SDL1020X-E     SDL1030X-E      SDL1030X
Napięcie wejściowe:                     0 ÷ 150V        0 ÷ 150V        0 ÷ 150V          0 ÷ 150V
Prąd wejściowy:                           0 ÷ 30A          0 ÷ 30A          0 ÷ 30A            0 ÷ 30A
Moc wejściowa:                            200W              200W            300W               300W
Rozdzielczość pomiaru napięcia:     0,1mV             1mV              0,1mV               1mV
Rozdzielczość pomiaru prądu:        0,1mA              1mA              0,1mA               1mA
Wymiary: 256 * 115 * 410mm
Waga: 5,8kg
