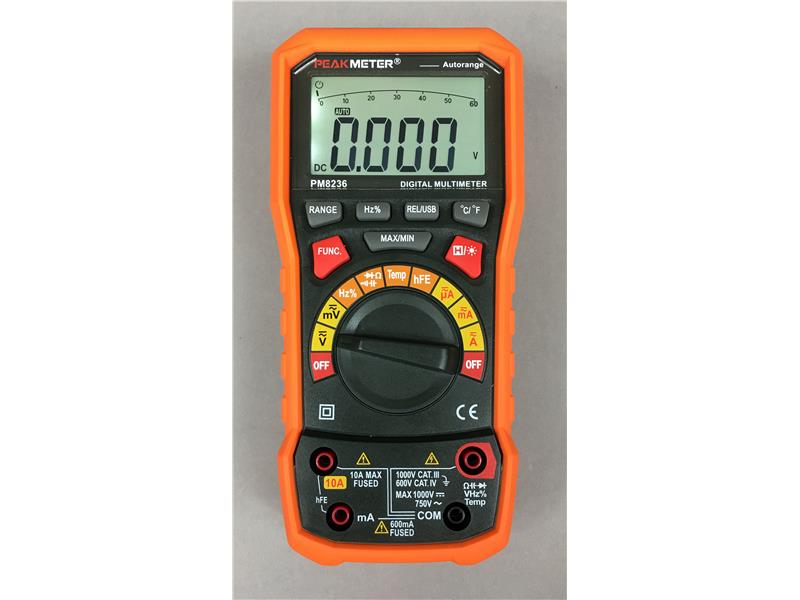

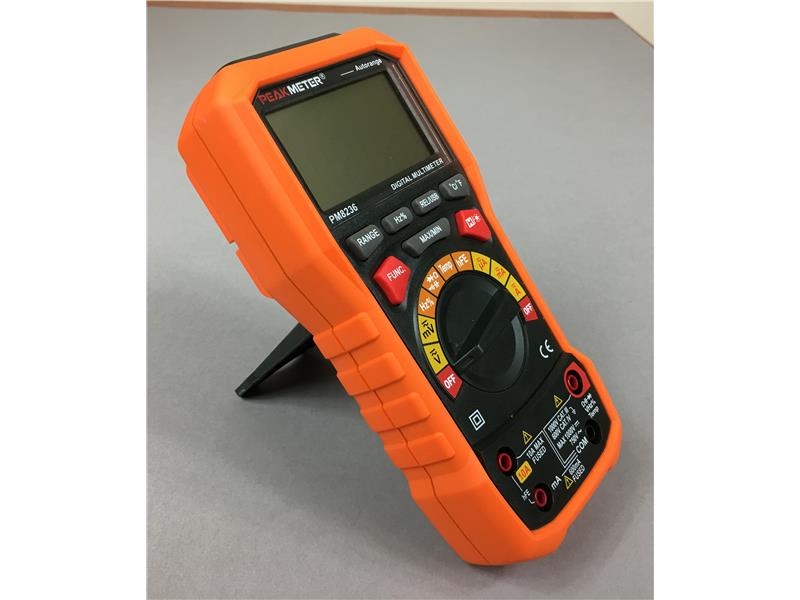

PM-8236 Miernik uniwersalny TrueRMS USB
PM8236
Producent:
Peakmeter
Numer katalogowy:
PM8236

Profesjonalna instrukcja obaługi w języku polskim.

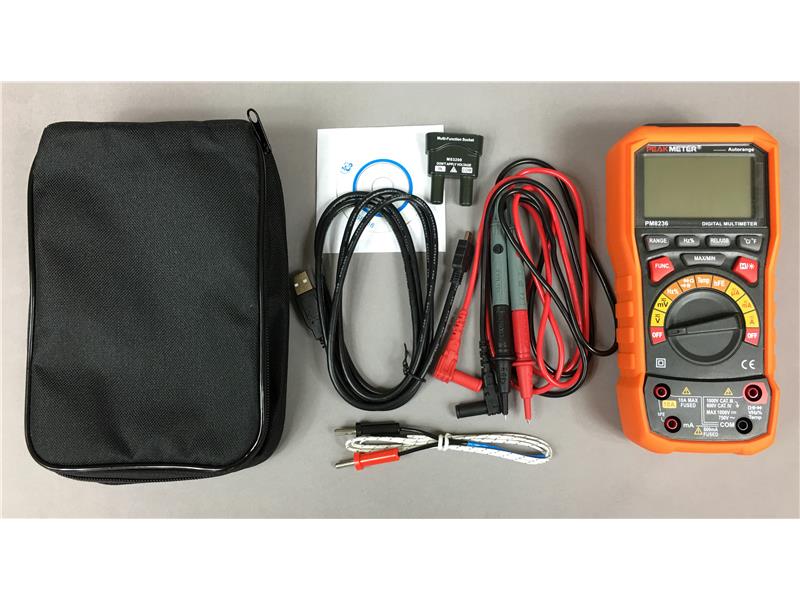

PM8236 to ręczny wielofunkcyjny przyrząd pomiarowy. Posiada duży wyświetlacz LCD z podświetleniem.

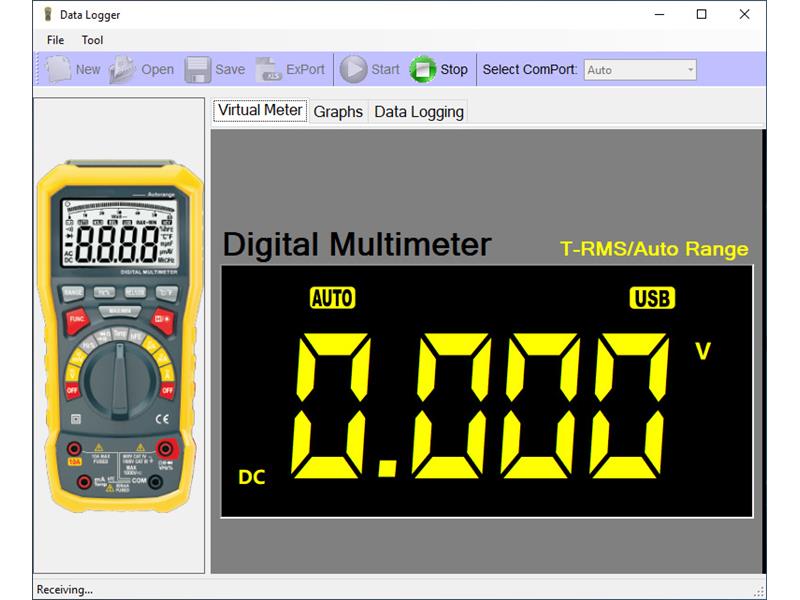

Jest wyposażony w gniazdo USB umożliwiające transmisję wyników do PC, gdzie wyniki mogą być rejestrowane w formie pliku XLS.

Cechy szczególne

  • Funkcje pomiarowe:
    - Napięcie DC do 1000V,
    - Napięcie AC do 750V,
    - Prąd DC do 10A,
    - Prąd AC do 10A,
    - Rezystancja do 60MΩ,
    - Pojemność do 10mF,
    - Częstotliwość do 10MHz,
    - Cykl pracy,
    - Test diody,
    - Test ciągłości z brzęczykiem,
    - Temperatura,
    - Parametr hFE tranzystora.
  • Pomiar TrueRMS wielkości AC.
  • Wyświetlacz LCD z licznikiem 6000.
  • Linijka analogowa 60-segmentowa.
  • Podświetlenie wyświetlacza.
  • Wydzielone zakresy µA/mA/A pomiaru prądu.
  • Funkcje MAX/MIN.
  • Funkcja REL.
  • Automatyczna/ręczna zmiana podzakresów.
  • Szybkość próbkowania 3 razy/sek.
  • Automatyczny wyłącznik zasilania.
  • Zabezpieczenie wejść prądowych szybkimi bezpiecznikami FF600mA i FF10A.
  • Podwójna izolacja.
  • Kategoria przepięciowa CAT IV 600V.

Dane techniczne

  • Wyświetlacz LCD z licznikiem 6000.
  • Podświetlenie wyświetlacza.
  • Wskaźnik przepełnienia: OL.
  • Sygnalizacja rozładowanej baterii.
  • Szybkość próbkowania 3 razy/sek.
  • Zabezpieczenie wejść prądowych szybkimi bezpiecznikami FF600mA/1000V i FF10A/1000V.
  • Kategoria przepięciowa CAT IV 600V, CAT III 1000V.
  • Temperatura pracy: 0 ÷ 40°C przy RH<80% bez kondensacji.
  • Temperatura magazynowania: -10 ÷ 60°C przy RH<70% (bez baterii).
  • Stopień zapylenia: 2.
  • Max wysokość pracy: 2000m.
  • Zasilanie: 4 x 1,5V bateria typu AA.
  • Wymiary: 204x94x57mm.
  • Waga: ok. 410g.

Napięcie DC

Zakres                  Rozdzielczość
60mV                      0,01mV
600mV                     0,1mV
6V                            1mV
60V                         10mV
600V                       100mV
1000V                        1V

Dokładność: ±(0,7% odczytu + 2 cyfry)
Impedancja wejściowa: 10MΩ (na zakresach 60/600mV wynosi 1011Ω
Wytrzymałość: 1000V DC lub 750V AC
Maksymalne napięcie wejściowe: 1000VDC
Uwaga: Pomiar napięcia w mV (60/600mV), impedancja wejściowa wynosi aż 1011Ω dzięki czemu sygnał wejściowy nie jest obciążany przez przyrząd.
W przypadku, gdy sondy nie są podłączone do obwodu, miernik może pokazywać duże niestabilne wskazania, co jest normalne. Podłączenie do obwodu powinno stabilizować wskazanie. Zwarcie wejścia powinno zerować wskazanie.

Napięcie AC

Zakres                  Rozdzielczość                    Dokładność
60mV                       0,01mV                  ±(0,8% odczytu + 3 cyfry)
600mV                      0,1mV                   ±(0,8% odczytu + 3 cyfry)
6V                             1mV                     ±(0,8% odczytu + 3 cyfry)
60V                           10mV                   ±(0,8% odczytu + 3 cyfry)
600V                        100mV                   ±(0,8% odczytu + 3 cyfry)
750V                          1V                       ±(1,0% odczytu + 3 cyfry)

Impedancja wejściowa: 10MΩ (na zakresach 60/600mV wynosi 1011Ω
Wytrzymałość: 1000V DC lub 750V AC
Maksymalne napięcie wejściowe: 750VAC (RMS)
Dla zakresu częstotliwości: 10Hz ÷ 1kHz (true RMS)
Uwaga: Pomiar napięcia w mV (60/600mV), impedancja wejściowa wynosi aż 1011Ω dzięki czemu sygnał wejściowy nie jest obciążany przez przyrząd.
W przypadku, gdy sondy nie są podłączone do obwodu, miernik może pokazywać duże niestabilne wskazania, co jest normalne. Podłączenie do obwodu powinno stabilizować wskazanie. Zwarcie wejścia powinno zerować wskazanie.

Prąd DC

Zakres                    Rozdzielczość                      Dokładność
600µA                          0,1µA                   ±(1,2% odczytu + 3 cyfry)
6000µA                          1µA                    ±(1,2% odczytu + 3 cyfry)
60mA                            10µA                   ±(1,2% odczytu + 3 cyfry)
600mA                          100µA                 ±(1,2% odczytu + 3 cyfry)
6A                                 1mA                   ±(2,0% odczytu + 10 cyfr)
10A                              10mA                  ±(2,0% odczytu + 10 cyfr)

Zabezpieczenie:
- zakresy µA/mA: szybki bezpiecznik FF600mA/1000V
- zakres 10A: szybki bezpiecznik FF10A/1000V
Maksymalny prąd wyjściowy:
- gniazdo mA: 600mA
- gniazdo 10A: 10A
Przy pomiarze dużych prądów, ciągły pomiar nie powinien być dłuższy niż 15 sekund. Po takim pomiarze przyrząd powinien stygnąć przynajmniej 2 razy dłużej niż trwał pomiar.

Prąd AC

Zakres                   Rozdzielczość                     Dokładność
600µA                        0,1µA                   ±(1,5% odczytu + 3 cyfry)
6000µA                        1µA                    ±(1,5% odczytu + 3 cyfry)
60mA                          10µA                   ±(1,5% odczytu + 3 cyfry)
600mA                       100µA                  ±(1,5% odczytu + 3 cyfry)
6A                              1mA                    ±(3,0% odczytu + 10 cyfr)
10A                           10mA                   ±(3,0% odczytu + 10 cyfr)

Zabezpieczenie:
- zakresy µA/mA: szybki bezpiecznik FF600mA/1000V
- zakres 10A: szybki bezpiecznik FF10A/1000V
Maksymalny prąd wyjściowy:
- gniazdo mA: 600mA
- gniazdo 10A: 10A
Przy pomiarze dużych prądów, ciągły pomiar nie powinien być dłuższy niż 15 sekund. Po takim pomiarze przyrząd powinien stygnąć przynajmniej 2 razy dłużej niż trwał pomiar.

Rezystancja

Zakres                  Rozdzielczość                      Dokładność
600Ω                         0,1Ω                       ±(1,2% odczytu + 5 cyfr)
6kΩ                            1Ω                         ±(1,2% odczytu + 5 cyfr)
60kΩ                         10Ω                         ±(1,2% odczytu + 5 cyfr)
600kΩ                       100Ω                       ±(1,2% odczytu + 5 cyfr)
6MΩ                           1kΩ                        ±(1,2% odczytu + 5 cyfr)
60MΩ                        19kΩ                       ±(2,0% odczytu + 5 cyfr)

Napięcie rozwarcia: około 0,25V
Wytrzymałość: 1000V DC lub 750V AC (RMS)

Pojemność

Zakres                   Rozdzielczość
10nF                         0,001nF
100nF                        0,01nF
1000nF                       0,1nF
10µF                         0,001µF
100µF                       0,01µF
1000µF                       0,1µF
10mF                       0,001mF

Dokładność: ±(3,0% odczytu + 3 cyfry)
Wytrzymałość: 1000V DC lub 750V AC (RMS)
Uwaga: Dokładność nie zawiera błędu wprowadzanego przez sondę pomiarową (na zakresie 100nF może to być kilka nF). Można wykorzystać funkcję pomiaru relatywnego (REL) w celu zmniejszenia błędu pomiaru.

Częstotliwość i cykl pracy

Zakres                     Rozdzielczość                Dokładność
10Hz                            0,001Hz             ±(1,0% odczytu + 5 cyfr)
100Hz                           0,01Hz              ±(1,0% odczytu + 5 cyfr)
1000Hz                          0,1Hz               ±(1,0% odczytu + 5 cyfr)
10kHz                          0,001kHz            ±(1,0% odczytu + 5 cyfr)
100kHz                          0,01kHz            ±(1,0% odczytu + 5 cyfr)
1000kHz                        0,1kHz              ±(1,0% odczytu + 5 cyfr)
10MHz                        0,001MHz            ±(1,0% odczytu + 5 cyfr)
1 ÷ 99%                        0,1%                          3,0%

Na zakresie Hz:
Zakres pomiarowy: 0 ÷ 10MHz
Napięcie wejściowe: 0,2V ÷ 10V AC (napięcie wejściowe powinno być zwiększane ze wzrostem częstotliwości)
Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Na zakresie V:
Zakres pomiarowy: 0 ÷ 100kHz
Napięcie wejściowe: 0,5V ÷ 750V AC (napięcie wejściowe powinno być zwiększane ze wzrostem częstotliwości)
Maksymalne napięcie wejściowe: 1000V DC lub 750V AC (RMS)

Na zakresie µA, mA, A:
Zakres pomiarowy: 0 ÷ 100kHz
Sygnał wejściowy: > 1/4 zakresu (prąd wejściowy powinien być zwiększany ze wzrostem częstotliwości)
Zabezpieczenie wejścia: zakresy wejściowe µA, mA: FF600mA/1000V; zakres 10A: FF10A/1000V
Uwaga: Użycie zakresu Hz daje większy zakres pomiarowy oraz większą czułość pomiaru.

Test diody

Rozdzielczość                    Dokładność
1mV                  Wyświetla przybliżoną wartość napięcia przewodzenia diody

Prąd DC w kierunku przewodzenia wynosi około 1mA
Napięcie DC w kierunku zaporowym wynosi około 1,5V
Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Test ciągłości

Sygnał brzęczyka dla rezystancji poniżej 50Ω
Napięcie rozwarcia: około 0,5V
Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)

Temperatura

Zakres                  Rozdzielczość                      Dokładność
-20 ÷ 0°C                   1°C                       ±5,0% odczytu lub ±3°C
0 ÷ 400°C                  1°C                       ±1,0% odczytu lub ±2°C
400 ÷ 1000°C             1°C                            ±2,0% odczytu

Wytrzymałość napięciowa: 1000V DC lub 750V AC (RMS)
