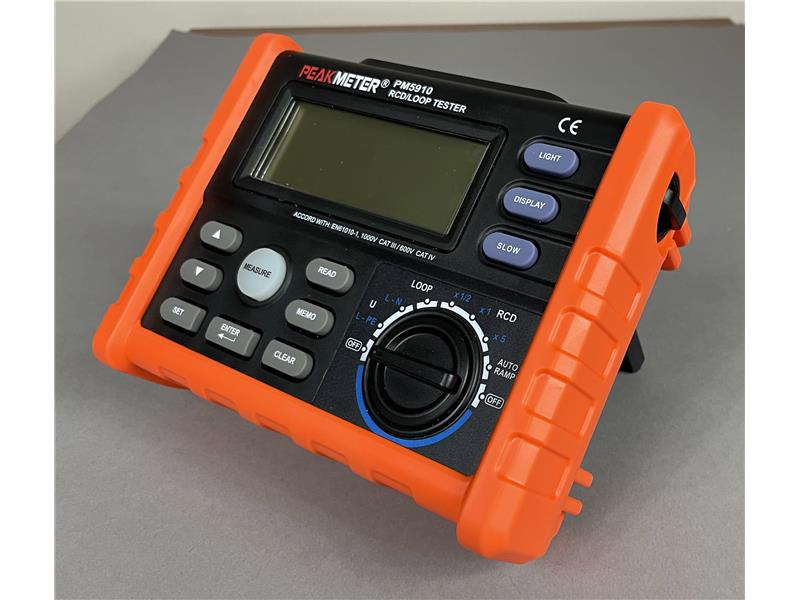

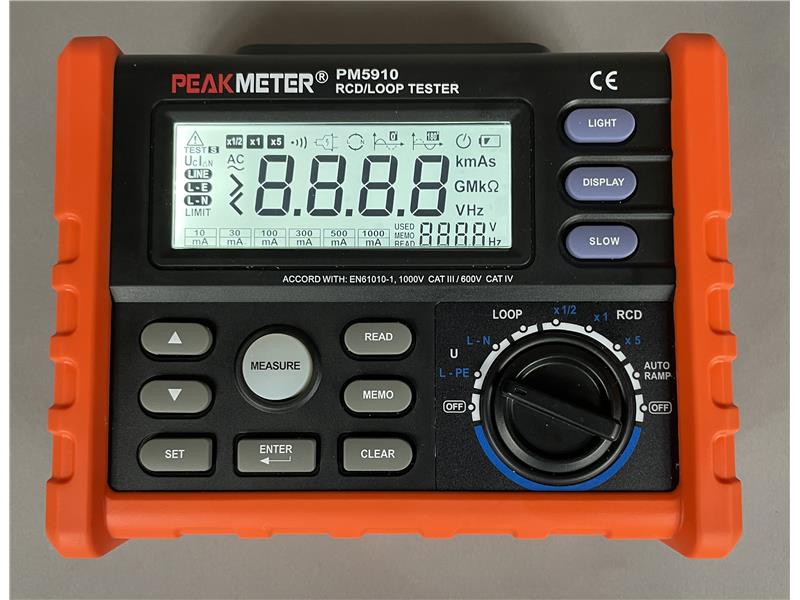

PM-5910 (MS-5910) Miernik parametrów zabezpieczeń RCD
PM5910
Producent:
Peakmeter
Numer katalogowy:
PM-5910 (MS-5910)

Miernik PM5910 wykorzystuje najnowszą technologię dzięki czemu jest kompaktowy, solidny, trwały oraz prosty w użyciu, a także wygodny w przenoszeniu.

Potrafi mierzyć prąd wyzwolenia RCD, czas wyzwolenia RCD, rezystancję pętli L-PE, napięcie i częstotliwość sieci, etc.

Jest przyrządem powszechnie stosowanym do badań instalacji elektrycznych w budynkach. Pomiary wykonywane są zgodnie z wymaganiami norm bezpieczeństwa IEC/EN 61010-1 1000V CAT III, 600V CAT IV. Maksymalne napięcie 600V AC RMS.

Szybki mikroprocesor zapewnia niezawodność, stabilność i dokładność pomiarów. Jest idealnym narzędziem do wykonywania badań odbiorczych oraz okresowych instalacji.

Główne cechy

  • Pomiar prądu wyzwolenia RCD
  • Pomiar czasu wyzwolenia RCD
  • Pomiar napięcia AC: 0V ÷ 440V
  • Pomiar częstotliwości: DC, 45 ÷ 65Hz
  • Mnożnik prądu pomiarowego: 0,5x; 1,0x; 5x
  • Poziomy prądów pomiarowych standardowe/selektywne: 10mA, 30mA, 100mA, 300mA, 500mA
  • Pomiar rezystancji pętli L-PE
  • Możliwość rejestracji 100 zestawów pomiarów

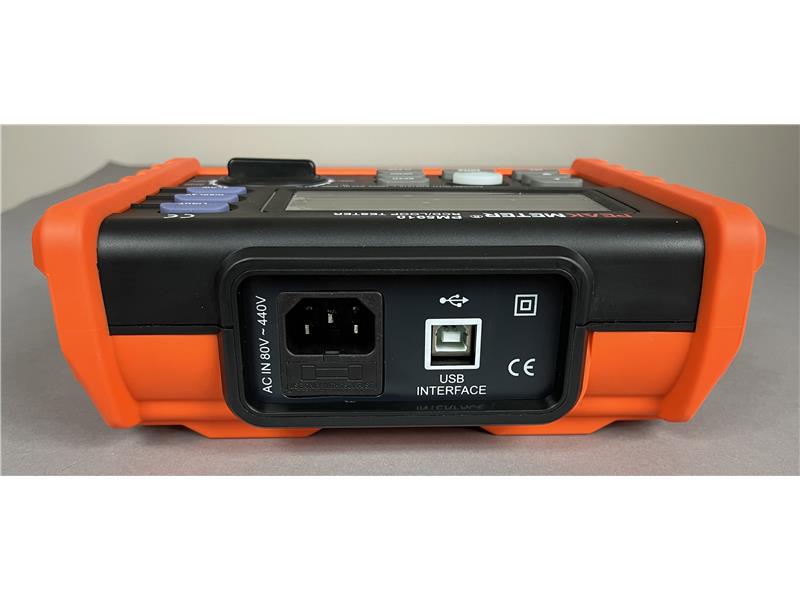

  • Dane zapisane w pamięci przyrządu mogą być transmitowane do PC poprzez interfejs USB 2.0
  • Podświetlenie wyświetlacza
  • Automatyczny wyłącznik zasilania
  • Alarm przegrzania
  • Sygnalizacja rozładowania baterii
  • Zmiana zakresów ręczna/automatyczna
  • Zasilanie: 1,5V baterie alkaliczne typu AA szt. 6

Dane techniczne

  • Zgodny z normami bezpieczeństwa IEC/EN 61010-1 1000V CAT III, 600V CAT IV
  • Maksymalne napięcie: 600V AC RMS
  • Wyświetlacz: LCD z maksymalnym wskazaniem 6000
  • Zmiana zakresów pomiarowych: ręczna/automatyczna
  • Detekcja częstotliwości: automatyczna
  • Wskazanie przepełnienia: >
  • Zasilanie: 6x1,5V baterie alkaliczne typu AA
  • Pobór mocy: 100mW
  • Temperatura magazynowania: -20° ÷ +70°C
  • Temperatura pracy: 0° ÷ +40°C
  • Współczynnik temperaturowy dla <18° i >28° wynosi Δ°C x 0,05 x dokładność
  • Max wysokość pracy: 2000m
  • Wymiary: 200 x 155 x 76mm
  • Waga: około 500g (z bateriami)

Parametr                             Zakres                 Dokładność               Rozdzielczość
Czas wyzwolenia           x1IΔN300msms
                                     x5IΔN500ms                 ±3ms                         0,1ms

Prąd wyzwolenia          (0,2 ÷ 1,1)IΔN                ±0,1IΔN                      0,5mA

Napięcie dotykowe           0 ÷ 99,9V                ±(10% + 0,2V)              0,01V; 0,1V

Napięcie przemienne
UL-N, UL-PE                     0 ÷ 440V                 ±(3% + 3V)                       1V

Częstotliwość                DC, 45÷46Hz                   ±1Hz 1                         1Hz

Rezystancja pętli RL-PE      0÷10,0Ω               nie specyfikowana                0,1Ω
                                   10,0 ÷ 2000Ω             ±(10% + 0,2Ω)                0,1Ω/1Ω

Prąd pomiaru rezystancji pętli RL-PE: 0,5IΔN
Dokładność prądu pomiarowego: ±(10% + 10 cyfr)

Krotności prądu pomiarowego: x0,5; x1; x5
Znamionowe prądy różnicowe: 10mA; 30mA; 100mA; 300mA; 500mA
Faza prądu różnicowego: 0° lub 180°

Tabela wyboru prądu testu RCD

IΔN (mA)                IΔN x0,5 (mA)         IΔN x1 (mA)           IΔN x5 (mA)
10                                 5                            10                        50
30                                15                            30                       150
100                              50                           100                      500
300                             150                          300                      1500
500                             250                           500                         --
