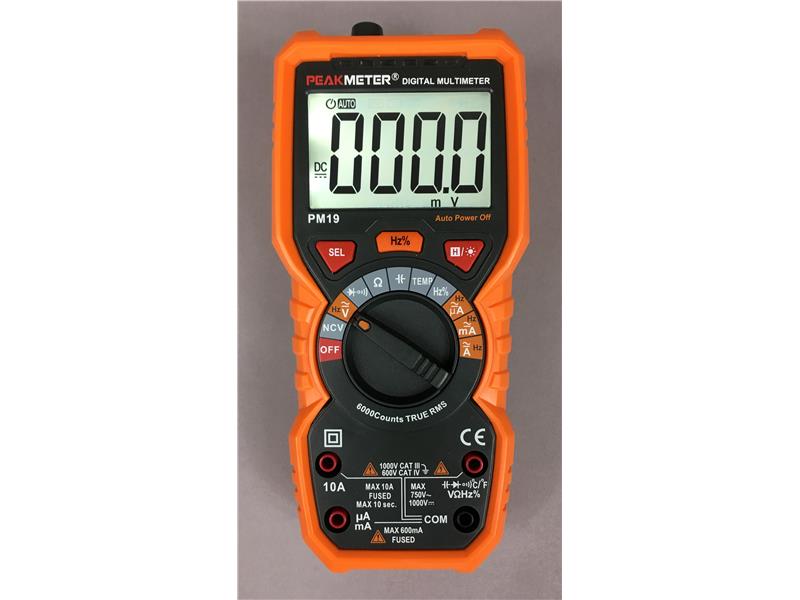

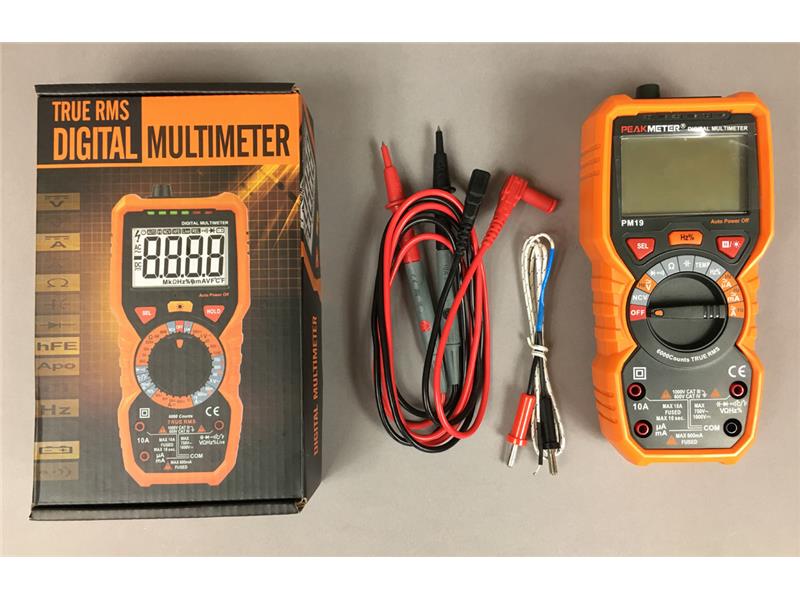

PM-19 Miernik uniwersalny TrueRMS
PM19
Producent:
Peakmeter
Numer katalogowy:
PM19

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

  • Funkcje pomiarowe:
    - Napięcie DC do 1000V,
    - Napięcie AC do 750V,
    - Prąd DC do 10A,
    - Prąd AC do 10A,
    - Częstotliwość do 10MHz,
    - Rezystancja do 60MΩ,
    - Pojemność do 60mF,
    - Temperatura,
    - Test diody,
    - Ciągłość,
    - Cykl pracy.
  • Pomiar True RMS.
  • Wyświetlacz LCD z licznikiem 6000.
  • Podświetlenie wyświetlacza.
  • Wysokość cyfr na wyświetlaczu 28mm.
  • Wbudowana latarka LED.
  • Automatyczna zmiana podzakresów.
  • Funkcja DataHold.
  • Bezdotykowa detekcja napięcia AC (NCV).
  • Automatyczny wyłącznik zasilania.
  • Wejścia prądowe chronione szybkimi bezpiecznikami FF10A i FF600mA.
  • Podwójna izolacja.
  • Kategoria przepięciowa CAT IV 600V, CAT III 1000V.

Dane tecjhniczne

  • Pomiar True RMS.
  • Wyświetlacz LCD z licznikiem 6000.
  • Podświetlenie wyświetlacza.
  • Wysokość cyfr na wyświetlaczu 28mm.
  • Wbudowana latarka LED.
  • Automatyczna zmiana podzakresów.
  • Funkcja DataHold.
  • Bezdotykowa detekcja napięcia AC (NCV).
  • Sygnalizacja przepełnienia: OL.
  • Automatyczny wyłącznik zasilania.
  • Wejścia prądowe chronione szybkimi bezpiecznikami FF10A/1000V i FF600mA/1000V.
  • Podwójna izolacja.
  • Kategoria przepięciowa CAT IV 600V, CAT III 1000V.
  • Maksymalna wysokość: 2000m.
  • Stopień zapylenia: 2.
  • Temperatura pracy: 0÷40°C przy RH<80%.
  • Temperatura magazynowania: -10÷60°C przy RH<70% (bez baterii).
  • Zasilanie: baterie 4x1,5V typu AA.
  • Sygnalizacja rozładowania baterii.
  • Wymiary: 190x89x50mm.
  • Waga: 380g.


Napięcie DC

Zakres pomiarowy                    Rozdzielczość
600mV                                        0,1mV
6V                                               1mV
60V                                             10mV
600V                                           100mV
1000V                                          1V

Dokładność: ±(0,5% odczytu + 3 cyfry)
Impedancja wejściowa: 10MΩ
Maksymalne napięcie wejściowe: 1000V DC lub 750V AC

Napięcie AC

Zakres pomiarowy                     Rozdzielczość
6V                                                1mV
60V                                             10mV
600V                                           100mV
750V                                              1V

Dokładność: ±(0,8% odczytu + 3 cyfry)
Impedancja wejściowa: 10MΩ
Maksymalne napięcie wejściowe: 1000V DC lub 750V AC
Dla zakresu częstotliwości: 40Hz÷1kHz True RMS

Częstotliwość

Zakres pomiarowy                    Rozdzielczość
9,999Hz                                      0,001Hz
99,99Hz                                       0,01Hz
999,9Hz                                        0,1Hz
9,999kHz                                     0,001kHz
99,99kHz                                      0,01kHz
999,9kHz                                      0,01kHz
9,999MHz                                     0,001MHz

Dokładność: ±(1,0% odczytu + 3 cyfry)
Zakres napięcia wejściowego: 200mV÷10V AC
Wytrzymałość napięciowa: 600V AC/DC

Rezystancja

Zakres pomiarowy                    Rozdzielczość                         Dokładność
600Ω                                             0,1Ω                        ±(0,8% odczytu + 3 cyfry)
6kΩ                                                1Ω                          ±(0,8% odczytu + 3 cyfry)
60kΩ                                              10Ω                         ±(0,8% odczytu + 3 cyfry)
600kΩ                                           100Ω                        ±(0,8% odczytu + 3 cyfry)
6MΩ                                               1kΩ                         ±(0,8% odczytu + 3 cyfry)
60MΩ                                             10kΩ                       ±(1,2% odczytu + 30 cyfr)

Wytrzymałość napięciowa: 600V AC/DC
Napięcie rozwarcia: 1V

Dioda

Zakres pomiarowy   Rozdzielczość                 Warunki pomiaru
0 ÷ 3V                         0,001V         Prąd DC w kierunku przewodzenia: około 1mA

Napięcie rozwarcia: około 3,2V
Wyświetlacz pokazuje przybliżoną wartość spadku napięcia w kierunku przewodzenia
Wytrzymałość napięciowa: 600V AC/DC

Ciągłość z brzęczykiem

Zakres pomiarowy    Rozdzielczość
600Ω                             0,1Ω

Sygnał brzęczyka oraz zielona kontrolka LED dla zmierzonej rezystancji <30Ω
Czerwona kontrolka dla rezystancji 40 - 60Ω Napięcie rozwarcia: około 1V
Wytrzymałość napięciowa: 600V AC/DC

Pojemność

Zakres pomiarowy                     Rozdzielczość                     Dokładność
6nF                                              0,001nF                 ±(4,0% odczytu + 30 cyfr)
60nF                                             0,01nF                  ±(4,0% odczytu + 3 cyfry)
600nF                                            0,1nF                   ±(4,0% odczytu + 3 cyfry)
6µF                                                 1nF                    ±(4,0% odczytu + 3 cyfry)
60µF                                              10nF                    ±(4,0% odczytu + 3 cyfry)
600µF                                           100nF                   ±(4,0% odczytu + 3 cyfry)
6mF                                                1µF                     ±(5,0% odczytu + 3 cyfr)
60mF                                            0,01mF                  ±(5,0% odczytu + 3 cyfr)

Wytrzymałość napięciowa: 600V AC/DC

Prąd DC

Zakres pomiarowy                     Rozdzielczość                     Dokładność
60µA                                            0,01µA
600µA                                           0,1µA                    ±(8,0% odczytu + 3 cyfry)
6mA                                           0,001mA                   ±(8,0% odczytu + 3 cyfry)
60mA                                           0,01mA                   ±(8,0% odczytu + 3 cyfry)
600mA                                           0,1mA                   ±(8,0% odczytu + 3 cyfry)
10,00A                                           10mA                    ±(1,2% odczytu + 3 cyfry)

Zabezpieczenia:
- dla zakresu mA bezpiecznik FF600mA/1000V,
- dla zakresu 10A bezpiecznik FF10A/1000V
Maksymalny prąd wejściowy:
- dla mA: 600mA AC/DC;
- dla 10A: 10A AC/DC
Jeżeli mierzony prąd przekracza 5A, czas ciągłego pomiaru nie może przekraczać 10 sekund. Następny pomiar może być wykonywany po 1 minucie

Prąd AC

Zakres pomiarowy                     Rozdzielczość                      Dokładność
60µA                                           0,01µA                     ±(1,0% odczytu + 3 cyfry)
600µA                                          0,1µA                      ±(1,0% odczytu + 3 cyfry)
6mA                                           0,001mA                    ±(1,0% odczytu + 3 cyfry)
60mA                                          0,01mA                     ±(1,0% odczytu + 3 cyfry)
600mA                                         0,1mA                      ±(1,0% odczytu + 3 cyfry)
10,00A                                          10mA                      ±(1,5% odczytu + 3 cyfry)

Zabezpieczenia:
- dla zakresu mA bezpiecznik FF600mA/1000V,
- dla zakresu 10A bezpiecznik FF10A/1000V
Maksymalny prąd wejściowy:
- dla mA: 600mA AC/DC;
- dla 10A: 10A AC/DC
Jeżeli mierzony prąd przekracza 5A, czas ciągłego pomiaru nie może przekraczać 10 sekund. Następny pomiar może być wykonywany po 1 minucie.
Dla zakresu częstotliwości: 40Hz÷1kHz True RMS

Temperatura

Zakres pomiarowy                       Rozdzielczość                      Dokładność
-20°C ÷ 1000°C                              1°C                        ±(1,0% odczytu + 3 cyfry)

Wytrzymałość: 600V AC/DC
