Pathfinder PLS Traser i lokalizator uszkodzeń kabli

Profesjonalna instrukcja obsługi w języku polskim.

Precyzja jest sprawą kluczową

Przy budowie lokalizatora Pathfinder wykorzystano technologię SAF™. Pathfinder PLS (Precision Locating System) produkcji Rycom Instruments, Inc. jest idealnym narzędziem do lokalizowania rurociągów i kabli w miejscach zatłoczonych różnorodnymi innymi obiektami. Ten prosty w obsłudze, dokładny i w przystępnej cenie lokalizator jest przeznaczony do identyfikowania podziemnej infrastruktury.

Skonstruowany w oparciu o technologię FrequencyFlex™, system do precyzyjnego lokalizowania Pathfinder, pozwala użytkownikom na dostosowanie dostępnych częstotliwości do specyficznych potrzeb. Częstotliwości mogą być dodawane lub kasowane na żądanie tak, aby dopasować się do potrzeb użytkownika.

Dostępność wielu częstotliwości aktywnych pozwala użytkownikowi na dokładną lokalizację przy minimalnych interferencjach, zachowując zdolność ciągłości lokalizacji za miejscami uszkodzeń oraz wokół zagięć przewodników.

Częstotliwości pasywne identyfikują kable pod napięciem i obciążeniem poprzez naturalnie występujące wokół nich pola elektromagnetyczne.

Pathfinder PLS® oferuje obsługę wielu częstotliwości pasywnych (50Hz, 60Hz, częstotliwości radiowe, prostowniki ochrony katodowej oraz CATV), pozwalając na lokalizację linii bez używania nadajnika.

Innowacyjna technologia* PathLink™ tworzy zdalne połączenie pomiędzy nadajnikiem i odbiornikiem. Użytkownicy mogą teraz sterować mocą i częstotliwością wyjścia nadajnika bezpośrednio z trzymanego w ręku odbiornika, eliminując konieczność spacerowania w tą i z powrotem między przyrządami. (* opcja)

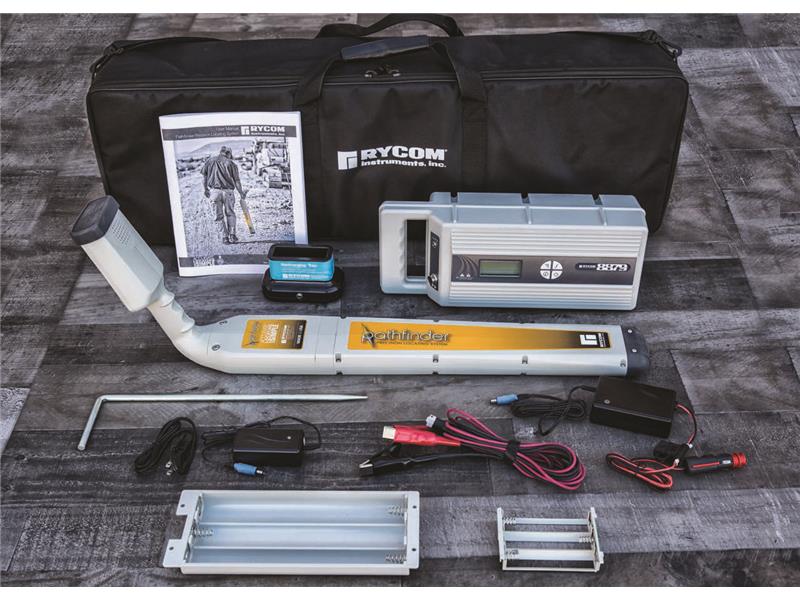

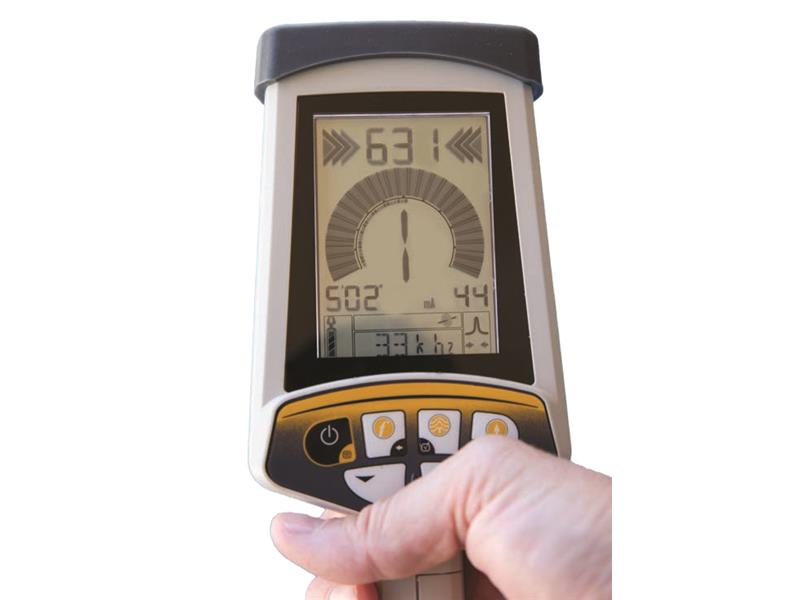

Duży, kontrastowy wyświetlacz LCD prezentuje sygnał odpowiedzi wyraźnie widoczny w dowolnym oświetleniu. Automatyczna głębokość, automatyczny prąd oraz strzałki kierunkowe są czytelne również przy silnym oświetleniu słonecznym.

10W mocy wyjściowej i automatyczne dopasowanie do impedancji obiektu w zakresie od 5Ω do 25 000Ω, zapewniają właściwe wykorzystanie sygnału.

Wszystkie funkcje nadajnika są dostępne poprzez odporne na warunki pogodowe przyciski membranowe, status nadajnika jest potwierdzany dźwiękowo.

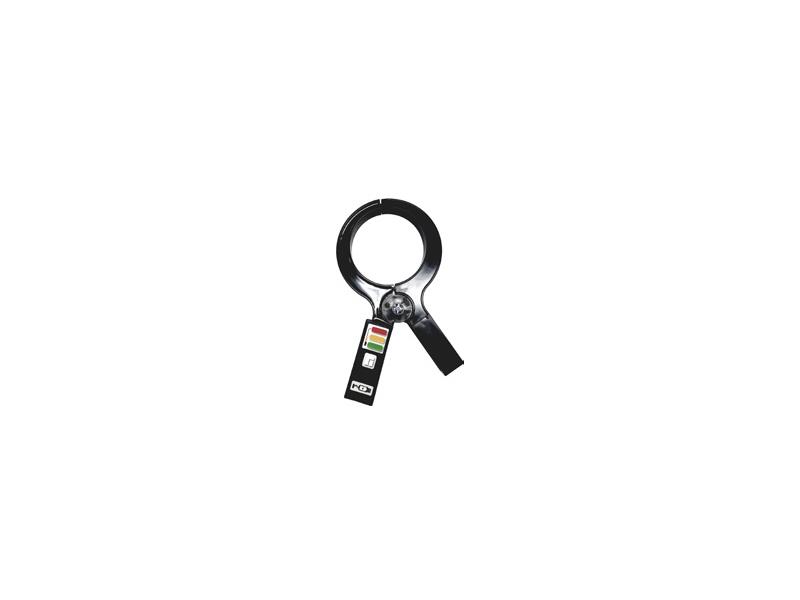

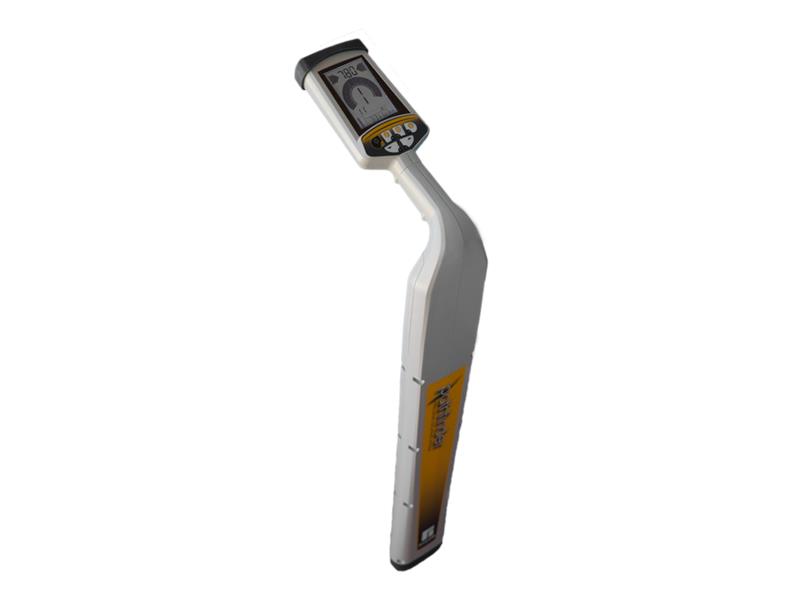

Ergonomicznie skonstruowany i dobrze wyważony odbiornik Pathfinder PLS® zapewnia funkcję natychmiastowego wskazania głębokości do 7,5m oraz pomiar siły sygnału, które pomagają w identyfikowaniu obiektów z zatłoczonych obszarach. Sygnalizacja zbliżeniowa trasowanego sygnału dostarczana jest dla użytkownika poprzez modulację tonu w trybach szczytu lub doliny. Podświetlany cyfrowy wyświetlacz pokazuje względną oraz aktualną siłę sygnału.

Pathfinder PLS® może szybko i sprawnie lokalizować uszkodzenia linii, gdy współpracuje z opcjonalną sondą "A-frame" GPR (ramką uziemienia powrotnego). Gdy operator zbliża się do uszkodzenia, wtedy odbiornik reaguje gwałtownym wzrostem sygnału. Gdy "A-ramka" jest umieszczona bezpośrednio nad miejscem uszkodzenia, wtedy odbiornik pokazuje zero sygnału.

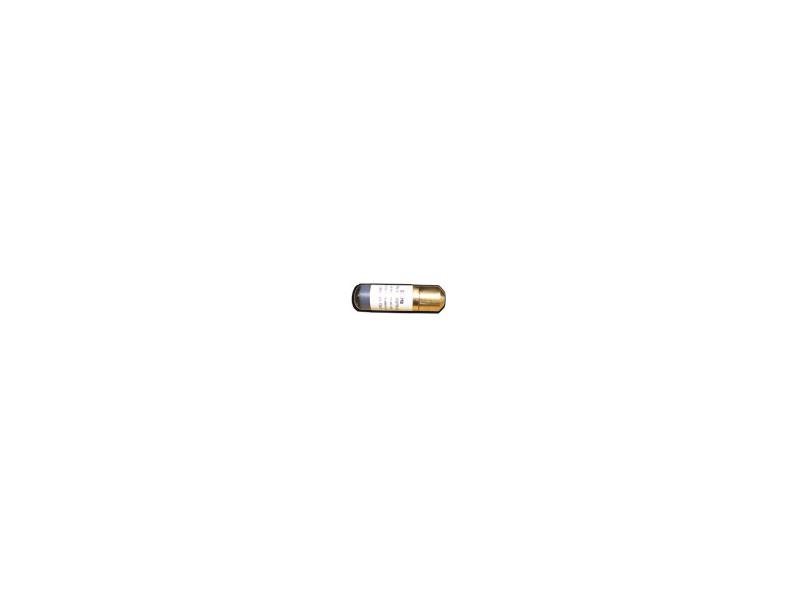

Miejsca zatkania rur mogą być lokalizowane przy użyciu opcjonalnych sond nadawczych. Pracujące na częstotliwościach aktywnych 512Hz, 640Hz, 815 Hz, 8 kHz lub 33kHz sondy nadawcze Rycom Instruments® są wpychane do kanałów lub rur dopóki nie osiągną punktu zatkania rury. Trasując do głębokości 7,5m odbiornik PATHFINDER PLS® precyzyjnie zidentyfikuje miejsce zablokowania rury.

Pathfinder PLS jest narzędziem niezbędnym dla każdego specjalisty zajmującego się trasowaniem obiektów podziemnych.

Cechy szczególne:

- FrequencyFlex™: oferuje ponad 1000 programowanych częstotliwości dostosowywanych do indywidualnych wymagań odnośnie lokalizacji.
FrequencyFlex™ pozwala, poprzez naciskanie przycisku, na dostosowanie w terenie w miejscu aktualnie wykonywanej pracy.
- 8 trybów lokalizacji: wielordzeniowy procesor pozwala na jednoczesną detekcję pól z macierzy anten 3D, zapewniając dużą dokładność.
- Aplikacja PathTraq™ Mobile: zainstalowana w telefonie aplikacja PathTraq™ firmy Rycom, jest aplikacją GPS i rejestratorem, aby zapewnić w czasie rzeczywistym koordynaty rejestrowanych w terenie lokalizacji.
- Technologia Automatycznego Dopasowania Impedancji: maksymalizuje zasięg nadawanego sygnału i minimalizuje pobór mocy z nadajnika.
- Technologia PathLink: sterowanie na odległość pracą nadajnika za pomocą odbiornika, zasięg do 800m.
- Kontrastowy wyświetlacz LCD z podświetleniem: prowadzi operatora do obiektu lokalizowanego poprzez dostarczanie wszystkich związanych danych łącznie z ciągłym wskazywaniem głębokości, mierzonego prądu, siły sygnału i strzałek kierunkowych.
- Ciągły pomiar głębokości i pomiar prądu: aktualizacja w czasie rzeczywistym głębokości obiektu i siły sygnału.
- Akumulator Li-Ion: niska waga i długi okres pracy.
- Produkowane w USA (firma Rycom istnieje od 1946 roku).


Dane techniczne

Specyfikacja Odbiornika

- Dostępne częstotliwości pracy:
476,527 kHz, 262 kHz, 200,330 kHz, 145 kHz, 131 Khz, 117,850 kHz, 116 kHz, 93kHz, 83,00kHz, 82,70kHz, 82,315 kHz, 65,536 kHz, 33,0 kHz, 32,768 kHz, 9,2kHz, 8,9kHz,8,4kHz, 8,192kHz, 4,010kHz, 1,450kHz, 1,100kHz, 1,020kHz, 1.010 kHz, 940 Hz 920 Hz, 870 Hz, 815 Hz, 797 Hz, 760 Hz, 640 Hz, 577Hz, 570 Hz, 512 Hz, 273 Hz, 256 Hz, & 200 Hz
Sonda: 640Hz, 512Hz, 815Hz, 8.192 kHz & 32.768kHz
Tryb pasywny: tryby mocy 50env & 60env, 50Hz, 150Hz, 250Hz, 350Hz, 450Hz, 60Hz, 180Hz, 300Hz, 420Hz, 540Hz; LiveSoundTM; Częstotliwość radiowa; wyprostowane 50Hz & wyprostowane CP 60Hz

- Tryb anteny: jednocześnie pik i w zerze (podwójne anteny horyzontalne i wertykalna), punktowa piku (podwójne anteny horyzontalne), kierowanie kierunkowe, pik (pojedyncza antena horyzontalna) i w zerze (pojedyncza antena wertykalna).
- Wyświetlacz: podświetlany ekran LCD, wskazanie stanu baterii, tryb ciągłej siły sygnału, pomiar głębokości, orientacja linii, kierowanie w lewo/prawo, tryb pracy, poziom głośności i wskaźniki funkcji.
- Sygnalizacja audio: zmienna wysokość dźwięku na żywo, 4 poziomy głośności oraz wyciszenie
- Pomiar prądu: wyświetlacz pokazuje relatywną siłę prądu
- Źródło zasilania: 6 sztuk baterii typu "C" lub akumulator litowy
- Czas życia baterii: praca ciągła 30 godzin, przerywana 82 godziny
- Siła sygnału: bargraf LCD, absolutna siła sygnału 0-999
- Kontrola wzmocnienia: tryb w lewo/prawo: automatycznie
wszystkie inne tryby lokalizacji: ręcznie ustawiane wzmocnienie i automatyczne centrowanie
- Zakres dynamiki: 126dB
- Pomiar głębokości: cyfrowy: 3 cyfry odczytu na LCD po naciśnięciu przycisku (od 2,5cm do 10m) z dokładnością 5% głębokości ręcznie: metodą triangulacyjną
- Temperatura pracy: -20°C ÷ +55°C
- Szczelność obudowy: IP65
- Wymiary: 77cm x 24cm
- Waga: z akumulatorami 1,9kg, z bateriami 1,9kg

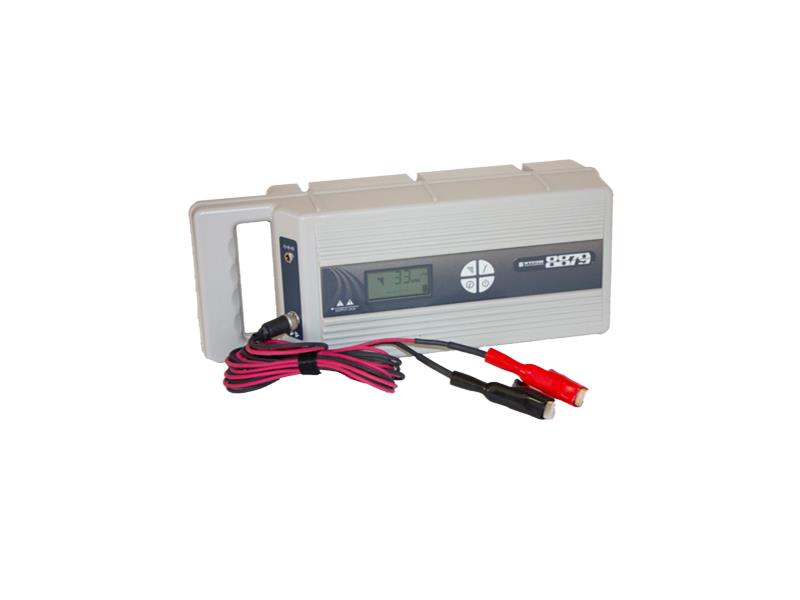

Specyfikacja Nadajnika

- Dostępne częstotliwości pracy:
476,527 kHz, 262 kHz, 200,330 kHz, 145 kHz, 131 Khz, 117.850 kHz, 116 kHz, 93 kHz, 83.00kHz, 82.70kHz, 82.315 kHz, 65.536 kHz, 33.0 kHz, 32.768 kHz, 9.2 kHz, 8.9 kHz,8.4 kHz,8.192 kHz, 4.010 kHz, 1.450 kHz, 1.100 kHz, 1.020kHz, 1.010 kHz, 940 Hz 920 Hz, 870 Hz, 815 Hz, 797 Hz, 760 Hz, 640 Hz, 577Hz, 570 Hz, 512 Hz, 273 Hz, 256 Hz, & 200 Hz.
- Wskaźniki: asystent pomiaru obciążenia AC, wartość względna omów, napięcie, napięcie na wyjściu, prąd wyjściowy, poziom mocy, częstotliwość, tryb, alarm stanu baterii, sygnalizator dźwiękowy/wizualny rozładowania baterii z modulowanym ostrzeżeniem rozładowania baterii nadajnika transmitowanym do odbiornika.
- Dopasowanie obciążenia: automatyczne od 5Ω do 25 000Ω.
- Moc wyjściowa: 10 ustawień mocy, niskie i średnie częstotliwości 0,2W do 10W, wysokie częstotliwości (powyżej 44kHz) od 0,2 do 1W.
- Zasilanie:
        - Akumulator: 10,8V 10Ah Litowo-Jonowy,
        - Baterie: 12 sztuk baterii typu "D".
- Czas pracy baterii:
        - ciągła: 8-20 godzin (zależy od obciążenia, częstotliwości, ustawienia mocy),
        - przerywana: 40-60 godzin.
- Temperatura pracy: -20°C do 55°C.
- Szczelność obudowy: IP65.
- Wymiary: 41cm x 16cm x 15cm.
- Waga:
        - z akumulatorami: 2,7kg,
        - z bateriami: 3,6kg.

Więcej informacji:
https://www.tomtronix.pl/rycom/pathfinderPLS.aspx
