Oscyloskopy Siglent seria SDS1000X HD
Siglent seria SDS1000X HD
Producent:
Siglent
Numer katalogowy:
Siglent seria SDS1000X HD

Profesjonalna instrukcja obsługi w języku polskim

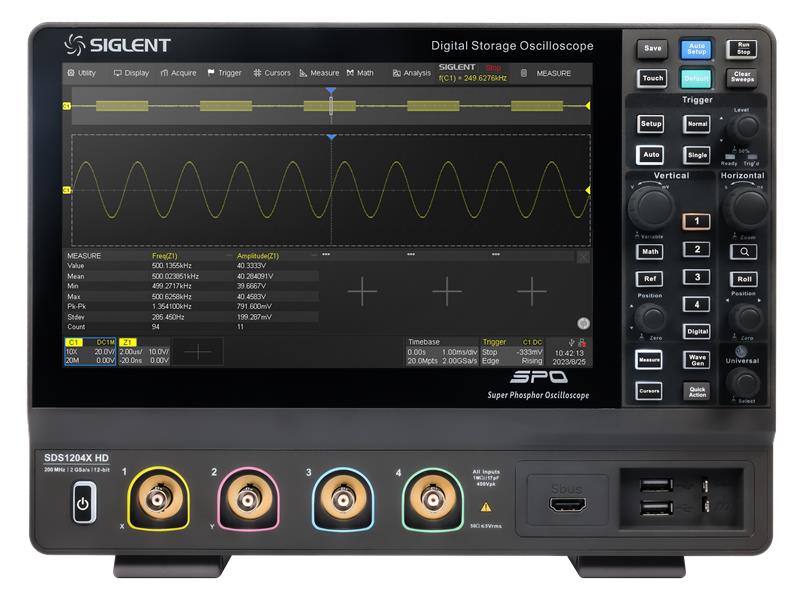

SIGLENT seria SDS1000X HD to oscyloskopy cyfrowe o wysokiej rozdzielczości z pamięcią, próbkowaniem 2 GSa/s, wyposażone w 12-bitowe przetworniki analogowo-cyfrowe, zapewniające doskonałe parametry poziomu szumów. Są dostępne z szerokościami pasm 100MHz oraz 200 MHz, zapewniają maksymalną długość zapisu 100 Mpts mając 2 lub 4 kanały analogowe plus opcjonalnie 16 kanałów cyfrowych z możliwością analizy sygnału mieszanego.

Seria SDS1000X HD wykorzystuje technologię SPO firmy Siglent z maksymalną szybkością przechwytywania kształtu przebiegu do 120 000 wfm/s (w trybie normalnym, do 500 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcją stopniowania intensywności oraz trybem wyświetlania temperatury barwowej.

Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskiej fluktuacji. System wyzwalania obsługuje wiele potężnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej.

Narzędzia takie jak rejestracja przebiegu historycznego, funkcje wyszukiwania i nawigacji, test maski, charakterystyka częstotliwościowa, analiza mocy umożliwiają przechwytywanie, przechowywanie i analiza rozszerzonych zapisów przebiegów.

Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 25 MHz, a także dekodowanie szeregowe to także istotne cechy SDS1000X HD.

Duży pojemnościowy ekran dotykowy o przekątnej 10,1 cali obsługuje gesty wielodotykowe, a dodatkowo ma przyjazny dla użytkownika interfejs, co może znacznie poprawić wydajność pracy.

Obsługuje także sterowanie myszą i zdalne sterowanie przez Internet za pośrednictwem sieci LAN.

Cechy szczególne

  • Dostępne modele:
    - SDS1102X HD - 2x100MHz,
    - SDS1104X HD - 4x100MHz,
    - SDS1202X HD - 2x200MHz,
    - SDS1204X HD - 4x200MHz.
  • 12-bitowa wysoka rozdzielczość.
  • 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 2 GSa/s.
  • Topowe modele z poziomem szumów 70μVrms przy paśmie 200 MHz.
  • Technologia SPO.
  • Szybkość przechwytywania przebiegu do 120 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny).
  • Obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej.
  • Długość rekordu do 100 Mpts.
  • Cyfrowy system wyzwalania.
  • Inteligentne wyzwalanie: zbocze, nachylenie, szerokość impulsu, okno, najsłabszy w serii, interwał, zanik, wzór, wideo (obsługiwane HDTV), kwalifikowane, N-ta krawędź, opóźnienie, konfiguracja/czas wstrzymania.
  • Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły I2C, SPI, UART, CAN, LIN, CAN FD (tylko dekodowanie), FlexRay (tylko dekodowanie).
  • Tryb akwizycji segmentowej (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym pomiędzy segmentami w celu uchwycenia zdarzenia kwalifikującego
  • Funkcja zapisu przebiegu historycznego (Historia), maksymalna zarejestrowana długość przebiegu wynosi 80 000 klatek.
  • Automatyczne pomiary ponad 50 parametrów, obsługuje statystyki z histogramem, ścieżką, trendem, pomiarem bramkowania oraz pomiarami matematycznymi, historycznymi i referencyjnymi.

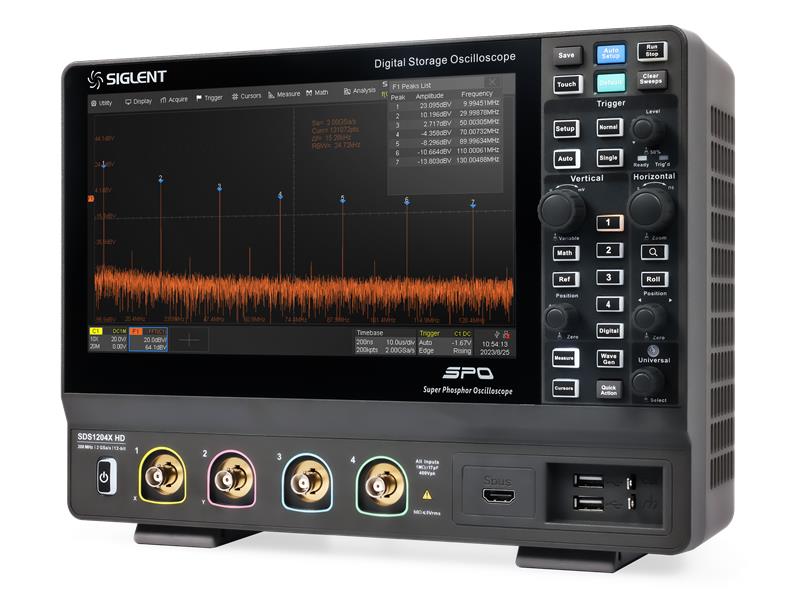

  • 4 przebiegi matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje edytor formuł.

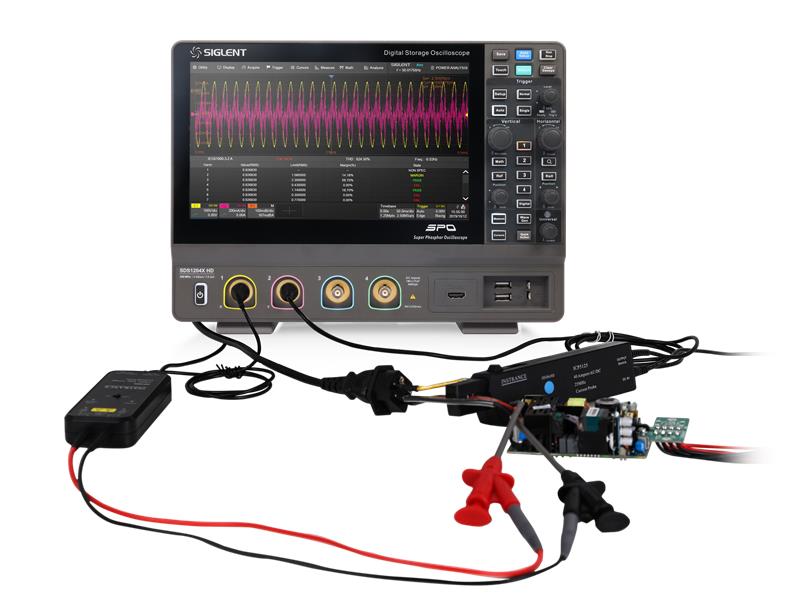

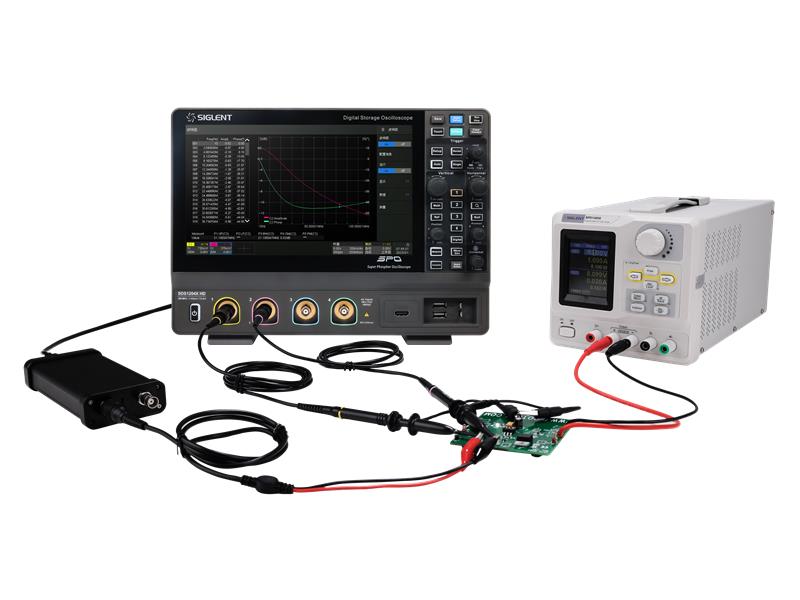

  • Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, licznik, wykres Bodego (charakterystyka częstotliwościowa) i analiza mocy.
  • Sprzętowa funkcja szybkiego testu maski z narzędziem Edytor masek do tworzenia masek zdefiniowanych przez użytkownika.

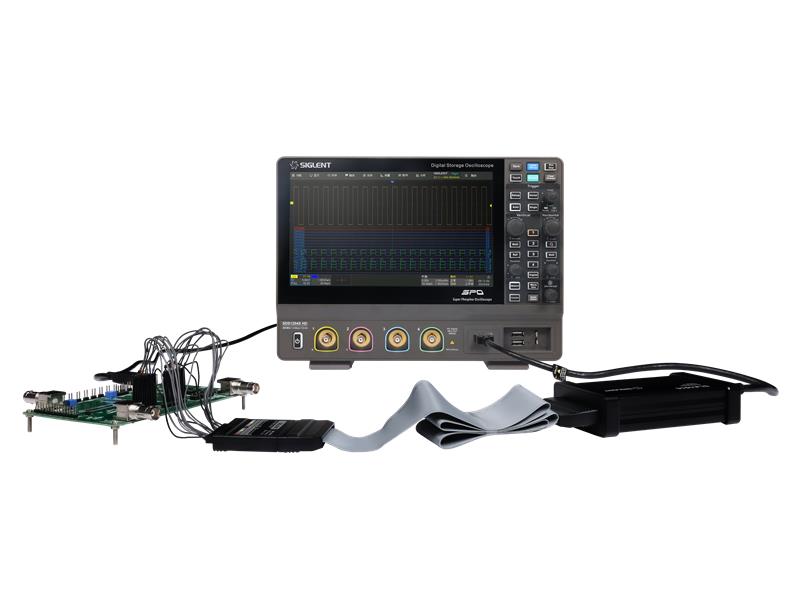

  • 16 kanałów cyfrowych (opcjonalnie).
  • Generator przebiegów 25 MHz (opcjonalnie).
  • Duży 10,1" wyświetlacz TFT-LCD o rozdzielczości 1024*600; Pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe.
  • Interfejsy obejmują: Hosty USB, urządzenie USB (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
  • Wbudowany serwer WWW umożliwia zdalną kontrolę przez port LAN za pomocą przeglądarki internetowej.
  • Obsługuje polecenia zdalnego sterowania SCPI.
  • Obsługuje zewnętrzną mysz i klawiaturę. Obsługuje NTP.

Dane techniczne

  • Kanały analogowe:
    - 4 + EXT (4CH Series: SDS1xx4X HD),
    - 2 + EXT (2CH Series: SDS1xx2X HD).
  • Pasmo:
    - 100MHz (SDS1104X HD, SDS1102X HD),
    - 200MHz (SDS1204X HD, SDS1202X HD).
  • Rozdzielczość pionowa: 12-bit.
  • Szybkość próbkowania (max):
    - Tryb jednego kanału: 2 GSa/s,
    - Tryb dwóch kanałów: 1 GSa/s,
    - Tryb czterech kanałów: 500MSa/s.
  • Bufor pamięci (max):
    - Tryb jednego kanału: 100 Mpts/ch,
    - Tryb dwóch kanałów: 50 Mpts/ch,
    - Tryb czterech kanałów: 25 Mpts/ch.
  • Szybkość przechwytywania przebiegów (max):
    - Tryb normal: 120 000 wfm/s,
    - Tryb sekwencyjny: 500 000 wfm/s.
  • Typy wyzwalania Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial.
  • Wyzwalanie i dekodowanie magistral szeregowych (standardowo): I2C, SPI, UART, CAN, LIN, CAN FD (tylko dekodowanie), FlexRay (tylko dekodowanie).
  • Pomiary: 50+ parametrów, statystyki, histogramy, trendy, śledzenie.
  • Matematyczne: 4 przebiegi, 2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Wspiera edytor formuły.
  • Analiza danych: szukanie, nawigowanie, historia, test maski, licznik, wykres częstotliwościowy i analiza mocy.
  • Kanały cyfrowe (opcjonalne): 16-kanałów; max. szybkość próbkowania do 1 GSa/s; długość rekoru do 10 Mpts.
  • Moduł generatora AWG USB (opcjonalny): jeden kanał, 25 MHz, szybkość próbkowania 125 MHz, długość przebiegu 16 kpts, izolowane wyjście.

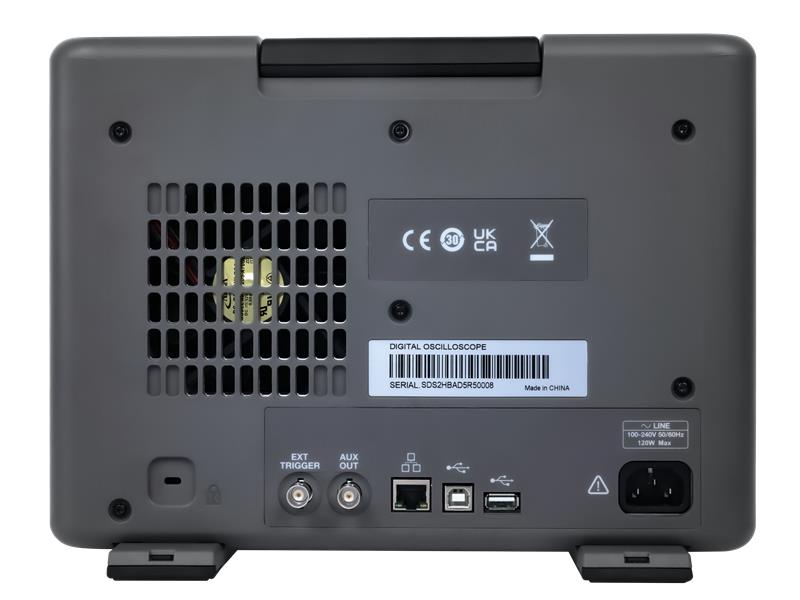

  • I/O: USB 2.0 Host x2, USB 2.0 Device, 10M / 100M LAN, wyjście pomocnicze (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO).
  • Sondy (standardowo):
    - sonda pasywna PB510 dla każdego kanału (SDS1104X HD, SDS1102X HD),
    - sonda pasywna PP215 dla każdego kanału (SDS1204X HD, SDS1202X HD).
  • Wyświetlacz 10,1" TFT-LCD z pojemnościowym ekranem dotykowym (1024*600).

 Więcej informacji: https://tomtronix.pl/siglent/sds1000xhd.aspx
