Oscyloskop Siglent Seria SDS1000X-U

Profesjonalna instrukcja obsługi w języku polskim.

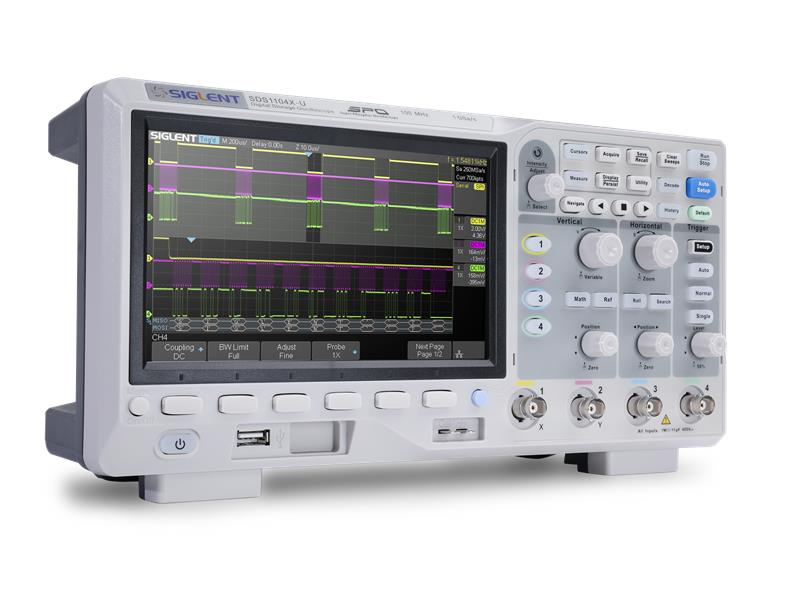

Model: SDS1104X-U (4-kanały)
(tani oscyloskop w technologii SPO do 100MHz, 1GSa/a, bufor pamięci 14Mpts, ekran 800x640 pikseli)

Oscyloskopy Siglenta serii SDS1000X-U w technologii SPO (Super Phosphor Oscilloscopes) są dostępne z jednym pasmem 100MHz. Mają maksymalną szybkość próbkowania 1 GS/S i maksymalną długość rekordu 14 Mpts. W celu ułatwienia obsługi, najczęściej używane funkcje są wygodnie dostępne z panelu czołowego. Seria SDS100X-U wykorzystuje najnowszej generacji technologię SPO, która zapewnia doskonałą wierność sygnału oraz osiągi. Przyrządy są wyposażone w innowacyjny cyfrowy układ wyzwalania o dużej czułości oraz niskiej fluktuacji i szybkością przechwytywania 400 000 ramek/sekundę (tryb sekwencyjny).

Seria SDS1000X-U wykorzystuje funkcję stopniowania jaskrawości przebiegu z 256 poziomami lub zróżnicowaną temperaturą barwową, cechy te nie są spotykane w innych modelach podobnej klasy.

Najnowsze oscyloskopy Siglenta oferują rozbudowaną obsługę trybów wyzwalania zawierającą wyzwalanie magistral szeregowych. Dekodowanie magistrali szeregowych dla typów IIC, SPI, UART, CAN, LIN.

Modele X-U posiadają również historię rejestracji przebiegów i sekwencyjne wyzwalanie, które umożliwia rozbudowaną rejestrację i analizę przebiegów.

Inną dodatkową potężną cechą jest nowa funkcja matematyczna FFT z 128k punktów, która daje bardzo wysoką rozdzielczość częstotliwości SDS1000X-U, gdy obserwujemy spektrum sygnału. Nowa cyfrowa konstrukcja zawiera również koprocesor matematyczny, który dostarcza szybko i dokładnie pomiary bez spowalniania akwizycji i reakcji na panelu czołowym. Seria SDS1000X-U wspiera również przeszukiwanie i nawigację.

Możliwości i osiągi nowych przyrządów SDS1000X-U produkcji Siglenta nie mogą być porównywane z żadnymi innymi w tej klasie cenowej.

Cechy szczególne

• Modele serii SDS1000X-U:
  - SDS1104X-U: 4 kanały 100MHz.
• Najnowszej generacji technologia SPO:
  - Szybkość przechwytywania przebiegu do 100 000 wtm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny),
  - Wspiera 256-stopniowe stopniowanie jaskrawości lub temperatury barwowej przebiegu,
  - Długość rekordu bufora pamięci do 14 Mpts,
  - Cyfrowy system wyzwalania.
• Inteligentny system wyzwalania: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern.
• Wyzwalanie i dekodowanie (standard) sygnalów magistral szeregowych, wspiera protokoły: IIC, SPI, UART, RS232, CAN, LIN.
• Wyzwalanie sygnałem wideo, wspiera HDTV.
• 10 typów przycisków funkcyjnych, wspiera: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom i Print.
• Tryb segmentowej akwizycji (sekwencyjny), dzieli maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie ze stanem układu wyzwalania ustawionym przez użytkownika, z bardzo małą martwą strefą czasu aby móc przechwycić sporadycznie występujące przypadki.
• Funkcja historii rejestracji przebiegu, maksymalna rejestrowana długość przebiegu wynosi 80 000 ramek.
• Funkcja automatycznego pomiaru 38 parametrów jak również pomiary statystyczne, zoom, funkcje matematyczne, etc.
• 128 kpts FFT.
• Funkcje matematyczne (FFT, sumowanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy).
• Przycisk modePreset może być dostosowany do ustawień użytkownika lub "domyślnych" ustawień fabrycznych.
• Tryb bezpiecznego kasowania.
• Szybka funkcja sprzętowa Pass/Fail.
• Poszukiwanie i nawigacja.
• Duży 7" wyświetlacz TFT LCD z rozdzielczością 800x480px.
• Wiele typów interfejsów: USB Host, USB Device (USB -TMC), LAN, Pass/Fail, Trigger Out
• Wspiera komendy zdalnego sterowania SCPI.
• VXI 11+SCPI, Telnet (Port 5024) +SCPI i gniazdo (Port 5025) +SCPI programowane poprzez LAN.
• Wspiera wielojęzykowy wyświetlacz i wbudowaną pomoc Online.

Bufor pamięci
Długość rekordu do 14 Mpts.
Używając sprzętowej technologii Zoom i max długości rekordu do 14 Mpts, użytkownicy mogą nadpróbkować, aby przechwycić próbki w dłuższym okresie przy wyższej rozdzielczości i użyć funkcji Zoom, aby zobaczyć więcej szczegółów w każdym sygnale.

Szybkość przechwytywania przebiegów do 400 000 wfm/s
Z szybkością przechwytywania przebiegów do 400 000 wfm/s (tryb sekwencyjny), oscyloskop może łatwo przechwytywać zdarzenia nietypowe lub o małym prawdopodobieństwie wystąpienia.

256-poziomowe stopniowanie jaskrawości
Technologia wyświetlania SPO zapewnia dużą szybkość odświeżania. W rezultacie zróżnicowana intensywność przebiegu jest jaśniejsza dla przypadków, które występują częściej i przygaszone, gdy przypadki występują z mniejszą częstotliwością.

Zróżnicowanie temperatury barwowej
Temperatura barwowa wyświetlana jest podobnie do funkcji stopniowania jaskrawości przebiegu, ale występowanie przebiegu jest reprezentowane przez różne kolory (temperaturę barwową) w zamian za zmianę intensywności jednego koloru. Czerwone kolory reprezentują częstsze przypadki, podczas, gdy niebieski jest używany do oznaczania punktów które występują najrzadziej.

Funkcja dekodowania magistrali szeregowej (standard)

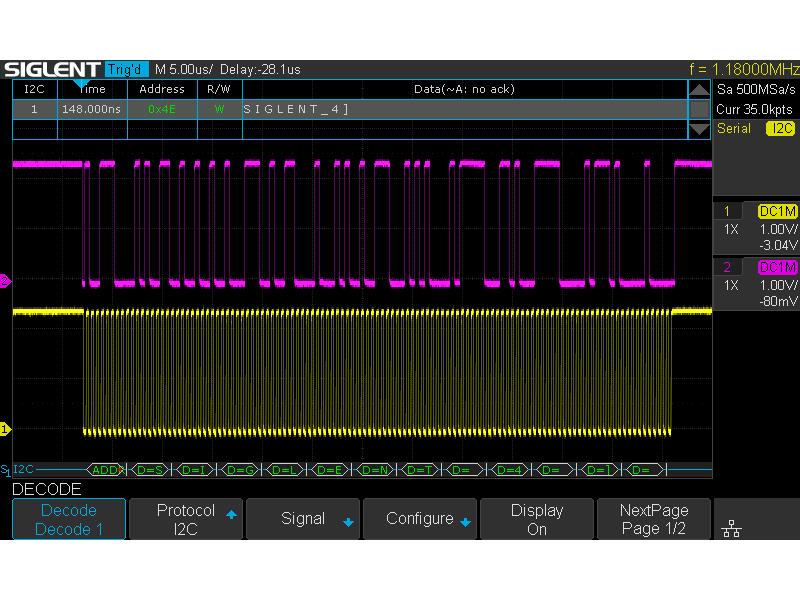

SDS1000X-U wyświetla dekodowanie poprzez listę zdarzeń.
Informacja o protokole magistrali może być szybko i intuicyjnie wyświetlana w formie tabeli.

Tryb historii przebiegów

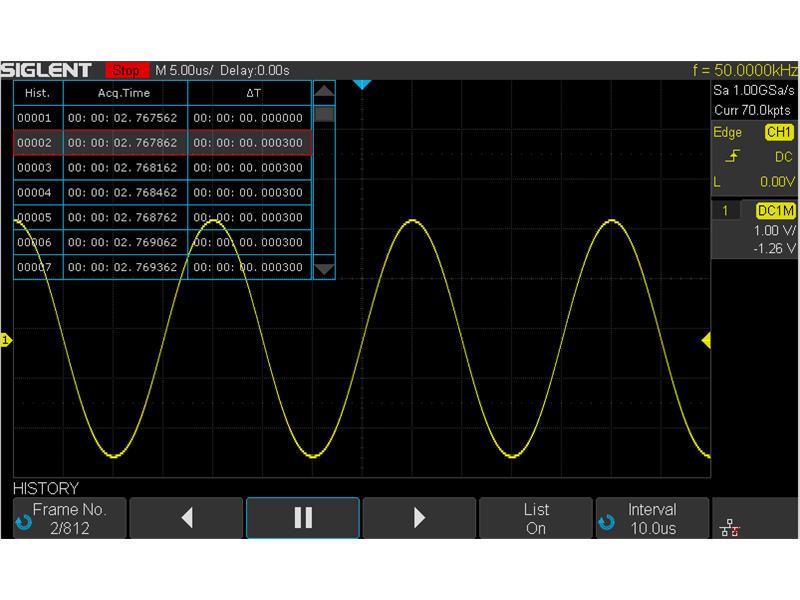

Odtworzenie ostatnio wyzwalanych przypadków przy użyciu funkcji historia. Segmentowana pamięć przechowuje przypadki wyzwolenia w formie wielu (do 80 000) segmentów pamięci, każdy segment gromadzi wyzwolone przebiegi ze znacznikiem czasu dla każdej ramki.

Prawdziwy pomiar do 14M punktów
Przy dowolnej podstawie czasu, SDS1000X-U może mierzyć używając wszystkich 14M punktów próbkowania. Zapewnia to dokładność pomiarów natomiast koprocesor matematyczny skraca czas pomiaru i zwiększa łatwość użycia.

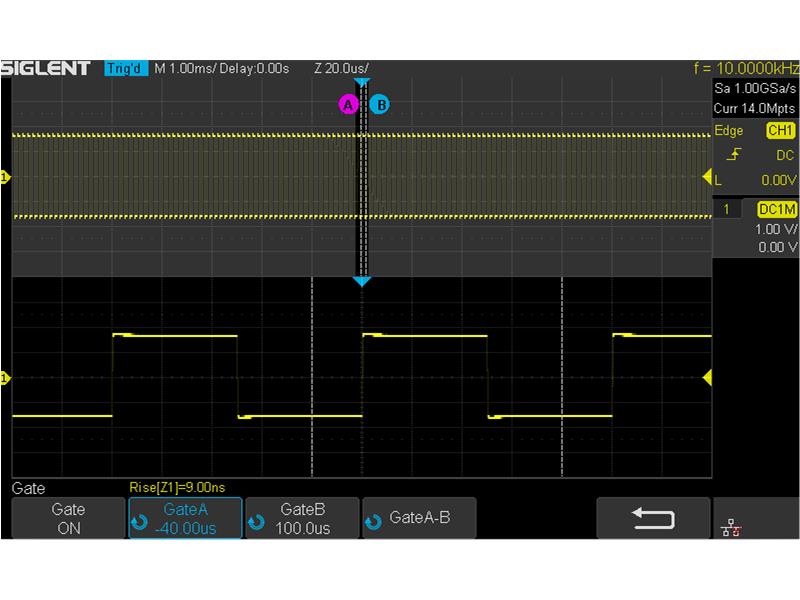

Pomiar bramkowany i powiększony
Poprzez pomiar bramkowany i powiększony, użytkownik może specyfikować arbitralny interwał analizy danych i statystyki przebiegu. Pomaga to w uniknięciu błędów pomiaru, które mogą być powodowane przez nieprawidłowe lub nieistotne dane, ogromnie poprawiając wiarygodność i elastyczność pomiaru.

128k punktów FFT
Nowy koprocesor matematyczny umożliwia analizę FFT przychodzących sygnałów używając do 128k próbek na przebieg. Zapewnia to wysoką rozdzielczość częstotliwości z dużą szybkością odświeżania. Funkcja FFT wspiera również różnorodne funkcje okna, w ten sposób może dostosowywać się do różnorodnego spektrum potrzeb pomiarowych.

Dużej szybkości sprzętowa funkcja PASS/FAIL
SDS1000X-U wykorzystuje sprzętową funkcję Pass/Fail, wykonując do 40 000 decyzji Pass/Fail na każdą sekundę. Łatwo generuje definiowane przez użytkownika wzorce testów dostarczające porównawczą maskę przebiegu czyniąc ją odpowiednią do długo-terminowego monitoringu sygnału lub automatycznego testowania na linii produkcyjnej.

Definiowane przyciski funkcyjne
Bieżące parametry oscyloskopu mogą być zapisane pod domyślnym przyciskiem.

Szukanie i nawigowanie
SDS1000X-U może szukać przypadków specyfikowanych przez użytkownika w ramce. Może również nawigować wg czasu (pozycja opóźnienia) i w historycznych ramkach.

Dane techniczne

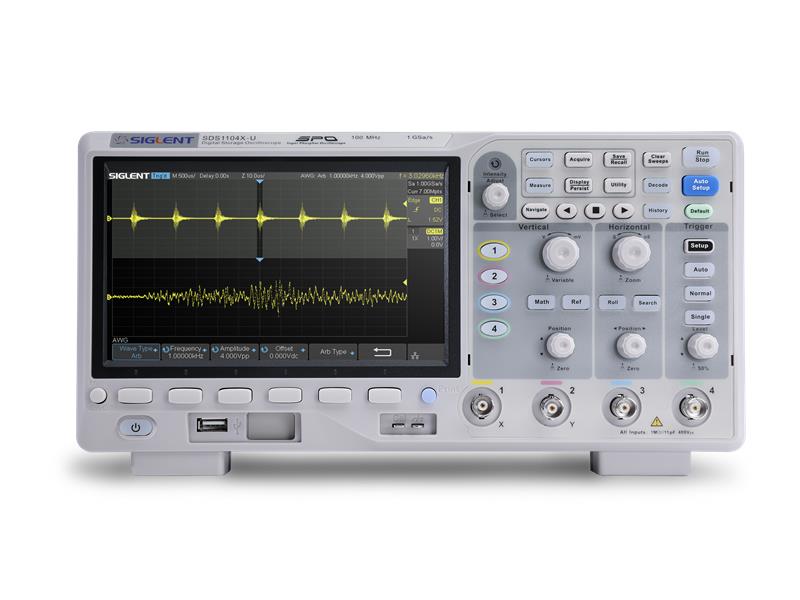

Model SDS1104X-U

• Pasmo: 100MHz.
• Szybkość próbkowania (max): 1GSa/s (jeden kanał), 500MSa/s (dwa kanały), 250MSa/s (cztery kanały).
• Kanały: 4.
• Bufor pamięci (max): 14 Mpts.
• Szybkość przechwytywania przebiegu (max): 100 000 wfm/s (tryb normalny), 400 000 wtm/s (tryb sekwencyjny).
• Typ wyzwalania: Edge (poziomem), Slope (typem zbocza), Pulse Width (szerokością impulsu), Window (oknem), Runt (najniższą wartością), Interval (interwałem), Dropout (zanikiem), Pattern (wzorem), Video (wideo).
• Wyzwalanie i dekodowanie magistrali szeregowej (standard): IIC, SPI, UART/RS232, CAN, LIN.

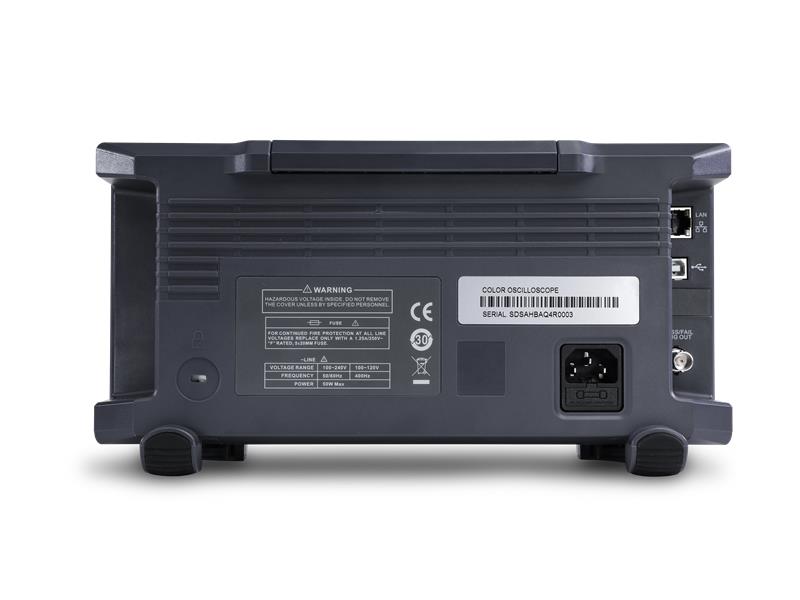

• I/O: USB Host, USB Device, LAN, Pass/Fail, Trigger Out.
• Sondy (Std): 4 szt. pasywnych sond PP510.
• Wyświetlacz: 7 cali TFT-LCD (800x480px).
• Waga: bez opakowania 2,6kg, z opakowaniem 3,8kg.
