Nowe konfigurowalne złącza przemysłowe RockStar ModuPlug firmy Weidmüller
Nowe konfigurowalne złącza przemysłowe RockStar ModuPlug firmy Weidmüller
Producent:
Weidmüller

Firma Weidmüller wprowadziła do swojej popularnej rodziny niezawodnych złączy przemysłowych HDC RockStar, serię ModuPlug. Jest to nowa generacja złączy konfigurowalnych, pozwalających na dowolną kombinację funkcji związanych z zasilaniem, przesyłaniem sygnałów oraz danych w jednym złączu. System RockStar ModuPlug wyznacza nowy standard w zakresie funkcjonalności, elastyczności i prostoty instalacji. Zajmuje mniej miejsca, ograniczając koszty w porównaniu ze złączami o wkładach z niewymiennymi stykami oraz innymi systemami modułowymi dostępnymi na rynku. To rozwiązanie wysoko wydajne oraz gotowe na przyszłe wymagania.

Już od 40 lat Weidmüller oferuje wyrafinowane systemy złącz przemysłowych HDC dla wymagających zastosowań. Początkowo składały się one zwykle z obudowy i wkładów z niewymiennymi, zaciskanymi stykami. Później upowszechniły się również systemy modułowe oferujące większą uniwersalność rozwiązań. Weidmüller jako jeden z pierwszych producentów zaoferował ten rodzaj złącz już w roku 1996. System RockStar® ModuPlug, opracowany przez firmę Weidmüller, jest nową generacją przemysłowych złącz modułowych z konfigurowalnymi wkładami. Wzbogacając swoją popularną gamę złącz przemysłowych RockStar® o nowy system modułowy ModuPlug, Weidmüller oferuje kompletny i nowoczesny zakres złącz przemysłowych, całkowicie ze sobą kompatybilnych i pozwalających sprostać wielu wymaganiom.

Dla wielu użytkowników jednym z głównych warunków wyboru rozwiązania łączeniowego jest możliwość stworzenia systemu, który sprawdzi się również w przyszłości. Stopień skomplikowania zastosowań przemysłowych rośnie, a potrzeba ciągłych zmian utrzymuje się. Jednocześnie lista wymagań co do technologii łączeniowej wydłuża się. Możliwość zastosowania w ograniczonych przestrzeniach, bezpiecznej instalacji i szybkiej modernizacji systemu to tylko niektóre pożądane cechy produktu. System konfigurowalnych złącz przemysłowych RockStar® ModuPlug jest odpowiedzią Weidmüller na obecne wymogi rynku, ale ma w sobie także duży potencjał rozwoju.

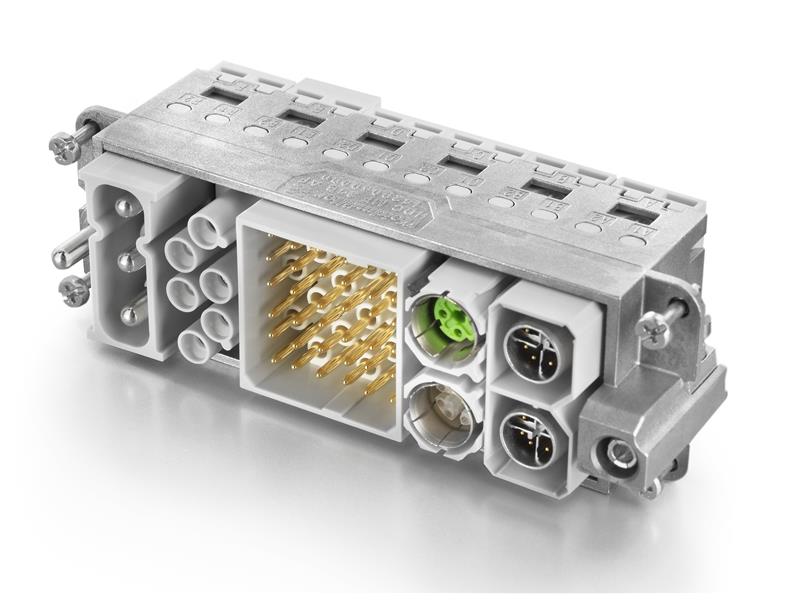

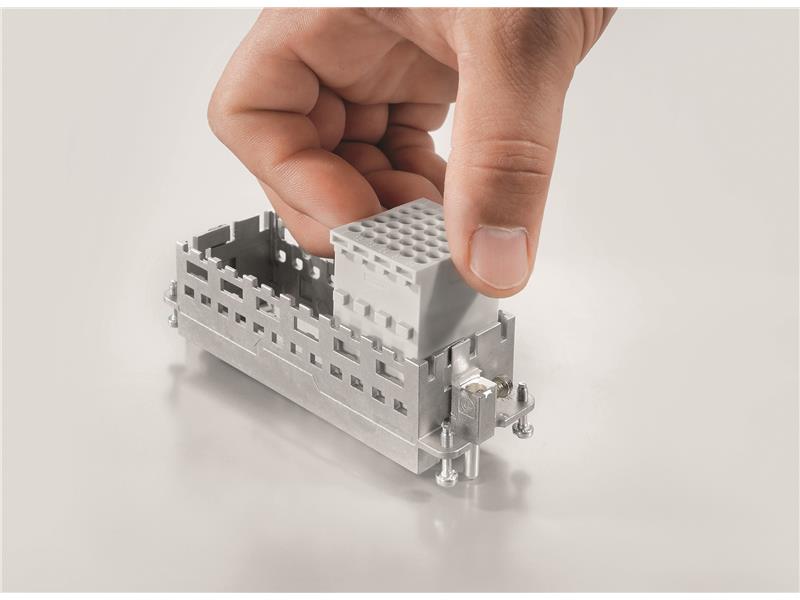

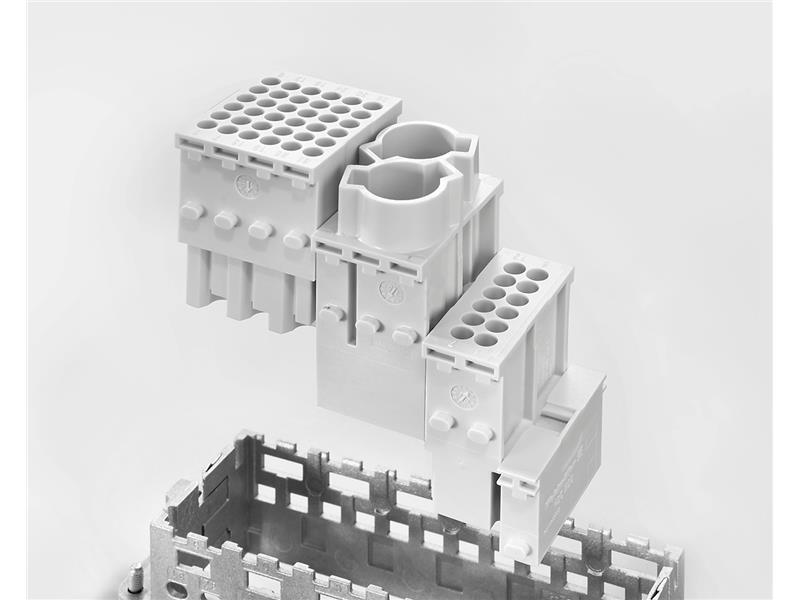

Poszczególne moduły można łączyć ze sobą, dzięki czemu pojedynczy interfejs może służyć do przesyłu mocy, transmisji sygnałów i danych. Dzięki różnym rozmiarom modułów, użytkownicy mogą obsłużyć wiele aplikacji za pomocą jednego złącza wtykowego. Cztery dostępne szerokości ramki zapewniają maksymalną uniwersalność systemu. Mniejszy rozstaw pinów pozwala na zintegrowanie większej liczby funkcji na małej powierzchni, a wciskana, wygodna ramka skraca czas montażu i umożliwia montaż i demontaż bez użycia narzędzi.

Sprytnie zaprojektowane ramki i moduły należące do systemu firmy Weidmüller są łatwe w montażu i mogą być zainstalowane w standardowych rozmiarach obudów typu HDC (heavy duty connector) o klasie ochrony IP65 i IP68. System RockStar® ModuPlug można stosować również jako uzupełnienie istniejących aplikacji bez konieczności dostosowywania całego systemu. Ponadto dwupunktowe mocowanie zapobiega niewłaściwemu włączeniu, gwarantując pewność położenia modułu w ramce i jego ochronę przed wibracjami. Użycie kodowania za pomocą kształtu (okrągły i prostokątny) na ramce, stanowi gwarancję poprawnego i intuicyjnego połączenia.

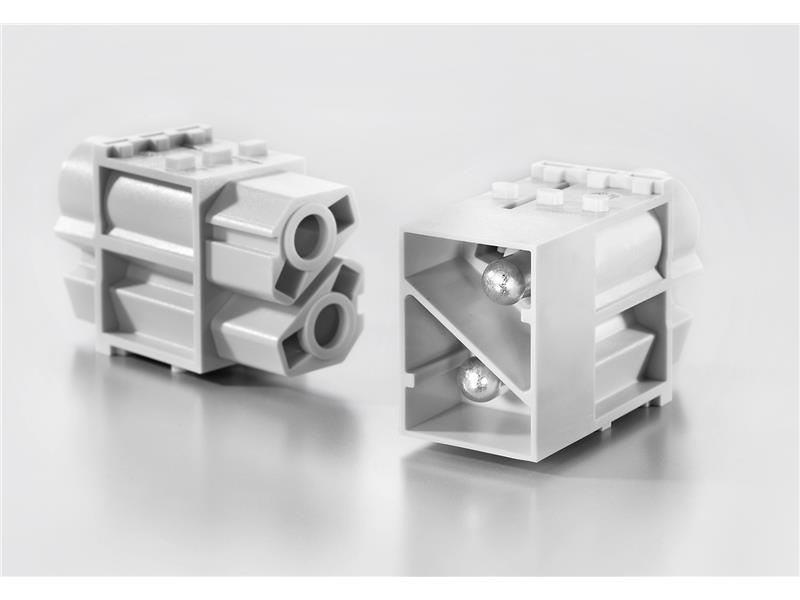

Jednakże nie tylko konstrukcja nowej wtyczki stanowi przełom, ale także wydajność wypada znakomicie na tle innych, porównywalnych urządzeń. Przykładowo, moduł High Power 100 A jest teraz dostępny w nowej szerokości Single-Plus 1,5". Jest węższy niż przyjęty standard, co pozwala zmieścić w jednej ramce więcej modułów. Można też wybrać mniejsze ramki i obudowy aby zmniejszyć rozmiar i wagę złącza.

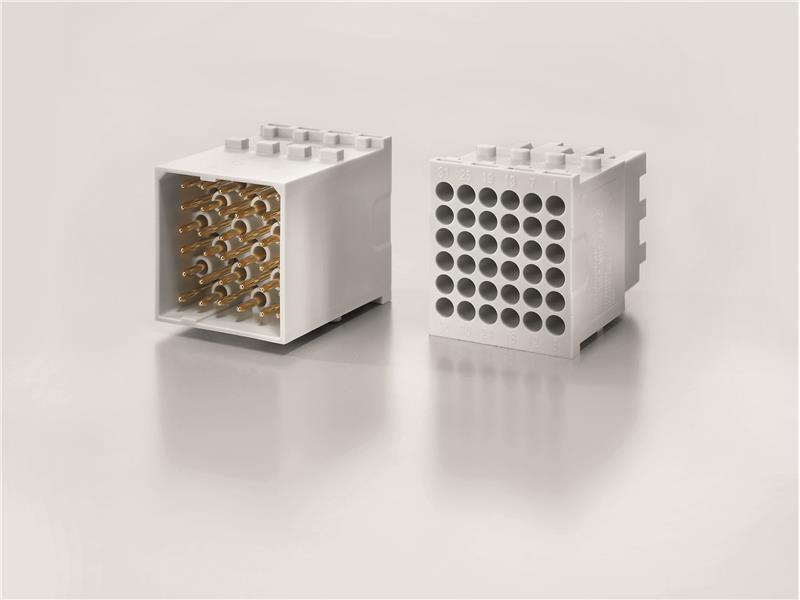

Moduł podwójny HD 36 oferuje większa gęstość ułożenia styków w module. Ma o 50 procent więcej styków niż przyjęty standard (36 styków sygnałowych o napięciu znamionowym 250 V). Umożliwia więc przesyłanie większej ilości sygnałów bez zwiększania wielkości złącza.

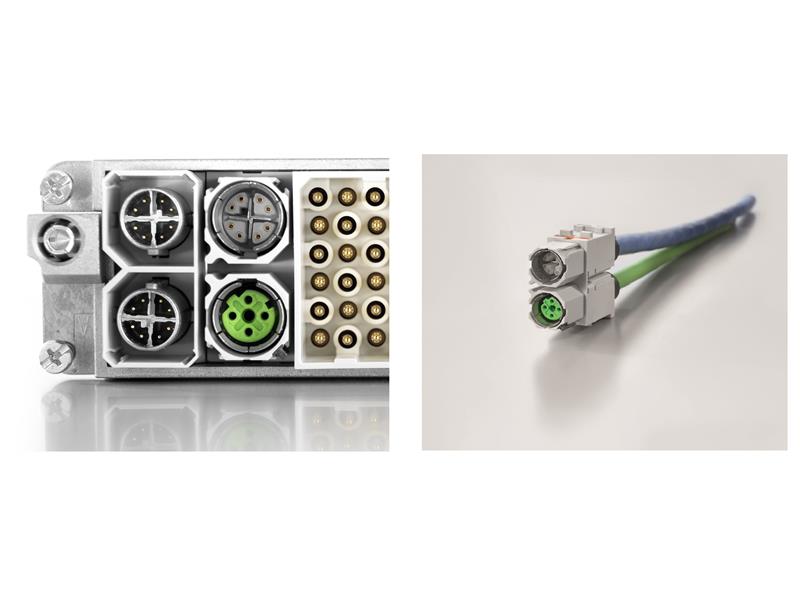

Moduł High Speed to kompaktowy moduł magistrali z dwoma wejściami dla kabli do transmisji mega- i gigabitowych. W pojedynczym module można zintegrować nawet dwa kable Cat-6A o przepustowości 10 Gbit/s każdy. Zastosowanie wkładów standardowych złącz M12 zapewnia optymalne wartości EMC a ekranowanie 360 stopni, maksymalną ochronę połączenia przed zewnętrznymi zakłóceniami.

Zastosowanie wysokiej jakości materiałów i sprawdzonej techniki zaciskania przewodów gwarantuje długi okres użytkowania elementów systemu RockStar® ModuPlug. Obudowa złącza typu plug-in jest ognioodporna i posiada poziom zabezpieczenia przeciwpożarowego EN 45545 HL 3.

RockStar® ModuPlug mogą znaleźć zastosowanie w przemyśle związanym z konstrukcją i produkcją maszyn, a w szczególności w modułowych liniach produkcyjnych, przemyśle energetycznym ze szczególnym uwzględnieniem farm wiatrowych, a także w branży transportowej, np. w aplikacjach związanych z transportem kolejowym. Możliwość przesyłu mocy, sygnałów i danych jednym modułowym złączem stanowi ogromną zaletę dla wysoce elastycznych systemów produkcyjnych, a w szczególności maszyn, ponieważ zmniejsza się lub redukuje do zera liczbę ręcznie układanych, osobnych torów kablowych. W rezultacie poprawne okablowanie może wykonać osoba bez specjalistycznego przygotowania. RockStar® ModuPlug jest wygodnym i wydajnym i oszczędzającym miejsce rozwiązaniem dla takich zastosowań.

Zobacz film

Więcej o RockStar® ModuPlug

Konfigurator złączy przemysłowych HDC
