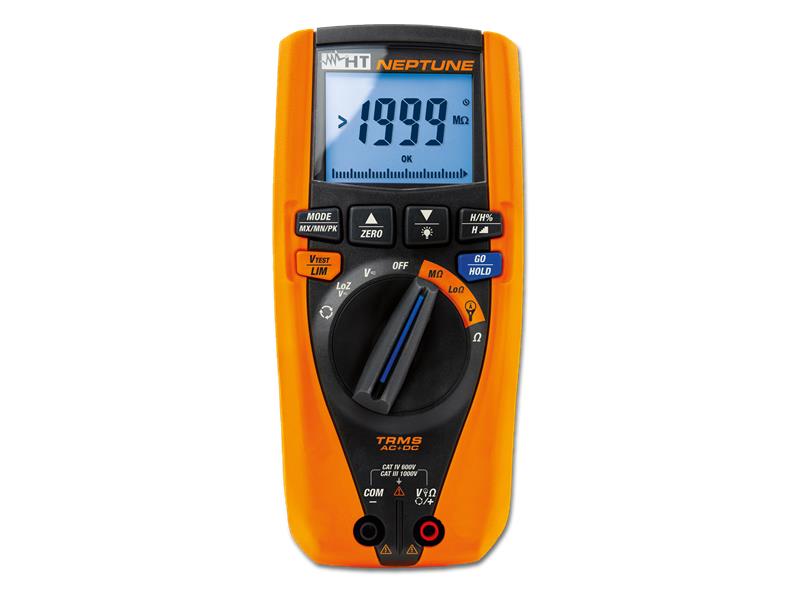

Neptune - przyrząd do badania bezpieczeństwa instalacji elektrycznych

Multimetr, megaomomierz, miernik ciągłości przewodów PE, do badania bezpieczeństwa instalacji elektrycznych

Profesjonalna instrukcja obsługi w języku polskim.

Główne funkcje pomiarowe:
- Pomiar rezystancji izolacji do 1000V,
- Pomiar ciągłości prądem 200mA,
- Napięcia DC, AC TRMS, AC+DC TRMS do 1000V,
- Wejście o niskiej impedancji LoZ do wykluczenia pomiarów "fałszywych napięć",
- Prądy DC, AC TRMS, AC+DC TRMS za pomocą opcjonalnej zewnętrznej przystawki cęgowej,
- Pomiar częstotliwości napięcia i prądu,
- Rezystancja i ciągłość z brzęczykiem,
- Automatyczna zmiana podzakresów i automatyczna detekcja AC, DC dla wszystkich pomiarów,
- Funkcje MAX/MIN/PEAK/HOLD.

Dlaczego warto wybrać NEPTUNE?

- Szybki pomiar rezystancji izolacji do 1000V, jak najlepsze tego typu mierniki,
- Pomiar ciągłości przewodów ochronnych prądem 200mA do rozwiązania najczęstszych problemów związanych z uziemieniem ochronnym,
- Pomiar prądów rozruchu, harmonicznych oraz THD%, tak, jak topowe analizatory jakości energii,
- Szeroki zakres zewnętrznych przystawek cęgowych do pomiarów prądów AC TRMS, DC, AC+DC i prądów rozruchu, od 1mA do 3000A,
- Porównywanie każdego wyniku pomiaru z wartościami granicznymi wynikającymi z przepisów i jasna ocena wyniku OK lub NOT OK,
- Przyrząd jest przenośny, kompaktowy i odporny.

Dane techniczne

Dane elektryczne

- Napięcie DC:
    Zakres pomiarowy: 0,0V ÷ 999,9V
    Rozdzielczość: 0,1V
    Dokładność: ±(0,5% odczytu + 2 cyfry)
- Napięcie AC TRMS, DC, AC+DC TRMS, LoZ:
   Zakres pomiarowy: 0,5V ÷ 999,9V
   Rozdzielczość: 0,1V
   Zakres częstotliwości: 32Hz ÷ 1kHz
   Dokładność: ±(0,5% odczytu + 2 cyfry)

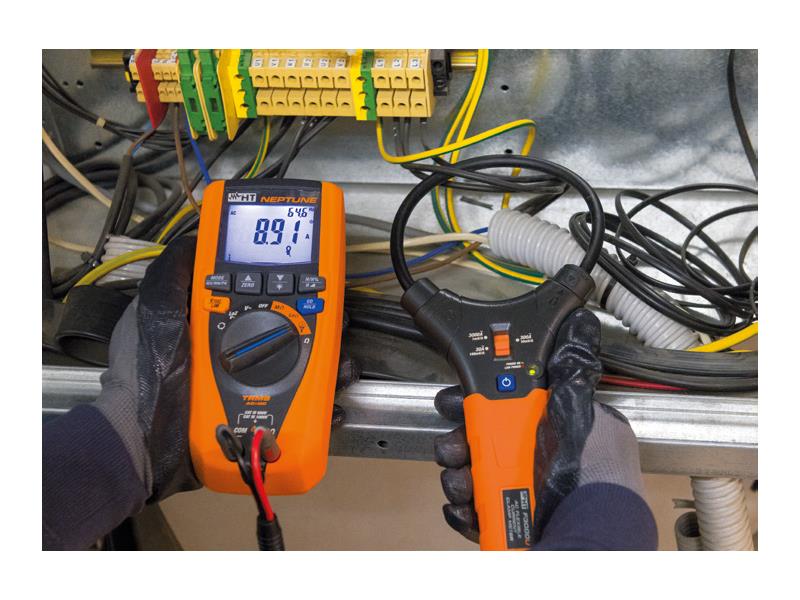

- Prąd AC TRMS z elastycznymi cęgami F3000U:
   Zakres pomiarowy: 1A ÷ 3000A
   Podstawowa rozdzielczość: 0,01A
   Dokładność: ±(0,5% odczytu + 2 cyfry)
- Prąd AC TRMS, DC, AC+DC TRMS z cęgami sztywnymi:
   Zakres pomiarowy: 1mV ÷ 1000mV
   Rozdzielczość: 1mV
   Dokładność: ±(0,5% odczytu + 2 cyfry)
- Prąd rozruchu (DIRC) - elastyczne cęgi F3000U:
   Zakres pomiarowy: 1A ÷ 3000A
   Podstawowa rozdzielczość: 0,01A
   Zakres częstotliwości: 42,5Hz ÷ 69Hz
   Dokładność: ±(2,0% odczytu + 2 cyfry)
   Czas odpowiedzi na pik: 1ms
   Max czasy odpowiedzi RMS: 16,6ms; 20ms; 50ms; 100ms; 150ms; 175ms; 200ms
- Prąd rozruchu (DIRC) - cęgi sztywne:
   Zakres pomiarowy: 1mV ÷ 1000mV
   Podstawowa rozdzielczość: 1mV
   Zakres częstotliwości: 42,5Hz ÷ 69Hz
   Dokładność: ±(2,0% odczytu + 2 cyfry)
   Czas odpowiedzi na pik: 1ms
   Max czasy odpowiedzi RMS: 16,6ms; 20ms; 50ms; 100ms; 150ms; 175ms; 200ms
- Rezystancja i test ciągłości:
   Zakres pomiarowy: 0,0Ω ÷ 1999Ω
   Podstawowa rozdzielczość: 0,1Ω
   Dokładność: ±(1,0% odczytu + 5 cyfr)
   Sygnał brzęczyka: R<30Ω
- Harmoniczne napięcia/prądu:
   Składowe: DC, 1-sza ÷ 25-ta + THD%
   Zakres częstotliwości: 42,5Hz ÷ 69Hz
   Rozdzielczość: 0,1V / 0,1A
   Podstawowa dokładność: ±(5,0% odczytu + 10 cyfr)
- Kolejność faz - z 1 biegunem:
   Zakres pomiarowy: 100V ÷ 999,9V
   Zakres częstotliwości: 42,5Hz ÷ 69Hz
- Rezystancja izolacji:
   Napięcia pomiarowe: 50, 100, 250, 500, 1000VDC
   Zakres pomiarowy (przy 500V): 0,01MΩ ÷ 999MΩ
   Rozdzielczość: 0,01MΩ ÷ 1MΩ
   Podstawowa dokładność (przy 500V): ±(2,0% odczytu + 2 cyfry)
   Tajmer do pomiarów: 15s, 30s, 1min, 5min, 10min
   Pomiar Wskaźnika Polaryzacji (PI) i Współczynnika Absorpcji Dielektryka (DAR)
   Automatyczne rozładowanie obiektu
- Ciągłość przewodów ochronnych
   Prąd pomiarowy: >200mA DC (przy R<5Ω)
   Zakres pomiarowy: 0,00Ω ÷ 199,9Ω
   Napięcie rozwarcia: 4 < Vo < 12V DC
   Dokładność: ±(2,0% odczytu + 2 cyfry)

Dane ogólne

- Charakterystyka ogólna:
   Bezpieczeństwo przyrządu: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033
   EMC: IEC/EN 61326-1
   Test MΩ: CEI 64-8, IEC/EN61557-2
   Test LoΩ: CEI 64-8, IEC/EN61557-4
   Kolejność faz: IEC/EN 61557-7
   Izolacja: podwójna
   Stopień zapylenia: 2
   Kategoria pomiarowa: CAT IV 600V, CAT III 1000V do ziemi i między wejściami
- Charakterystyka mechaniczna:
   Wymiary: 175 x 85 x 55mm
   Waga (z bateriami): 420g
   Szczelność obudowy: IP40
- Zasilanie:
   Typ baterii: 4x1,5V baterie typu AAA IEC LR03
   Automatyczny wyłącznik: po 15 minutach braku aktywności
- Wyświetlacz:
   Typ wyświetlacza: 4 cyfry LCD, max 9999, znak dziesiętny, podświetlenie i bargraf, wskazanie polaryzacji,
   Szybkość odświeżania 2 razy/sek.
