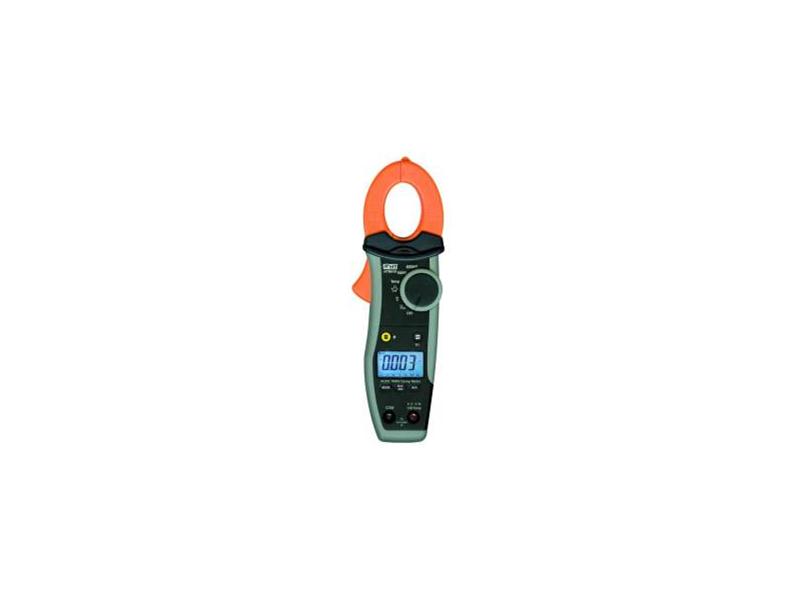

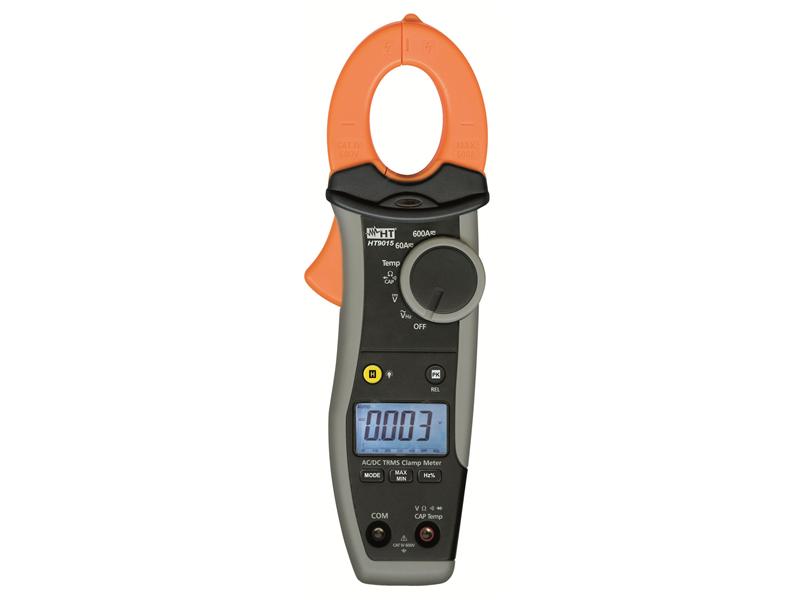

Miernik cęgowy HT9015

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalne cęgi HT9015 są przeznaczone do pomiaru prądu DC/AC TRMS do 600A oraz napięcia DC/AC spełniając CAT IV 1000V zgodnie z normą bezpieczeństwa PN-EN61010-1. Model ten posiada duży wyświetlacz LCD 4 cyfry (licznik 6000), z podświetleniem i bargrafem w celu ułatwienia odczytu w krytycznych warunkach. Model ten wykonuje również pomiary: rezystancji, ciągłości, częstotliwości, pojemności, test diody, cyklu obciążenia oraz temperatury za pomocą sond typu K. Dostępna jest również funkcja automatycznego wyłącznika w celu ochrony baterii.

Funkcje

- Pomiar TRMS
- Prąd DC/AC do 600A
- Napięcie DC/AC do 1000V
- Funkcja "Voltsense" do detekcji napięcia AC
- Rezystancja
- Ciągłość z brzęczykiem
- Częstoliwość za pomocą szczęk i przewodów pomiarowych
- Pojemność
- Test diody
- Cykl obciążenia
- Temperatura z sondą typu K
- Automatyczna zmiana zakresów
- DataHold
- MAX/MIN/ZERO
- PEAK (pik prądu - Podświetlenie
- Bargraf
- Automatyczne wyłączenia zasilania

Dane elektryczne
Dokładności podano dla warunków odniesienia 18°C ÷ 28°C dla 75%RH

Napięcie DC (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Wytrzymałość
600,0mV - 0,1mV - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
6,000V - 0,001V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
60,00V - 0,01V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
600,0mV - 0,1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
1000V - 1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms

Napięcie AC TRMS (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Pasmo - Wytrzymałość
6,000V-0,001V - ±(1,0% odczyt + 10 cyfr)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
6,000V-0,001V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
60,00V-0,01V - ±(1,0% odczyt + 10 cyfr)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
60,00V-0,01V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
600,0V-0,1V - ±(1,0% odczyt + 10 cyfr)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
600,0V-0,1V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
1000,0V-1V - ±(1,0% odczyt + 10 cyfr)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
1000,0V-1V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms

Zintegrowany sensor do detekcji napiecia AC: kontrolka LED zaczyna świecić po wykryciu obecności napięcia faza-ziemia > 100V, 50/60Hz

Rezystancja i test ciągłości (automatyczna zmiana zakresów)

Zakres - Rozdzielczość - Dokładność - Brzęczyk - Wytrzymałość
600,0ohm - 0,1ohm - ±(1,0% odczyt + 5 cyfr) - 6,000kohm - 0,001kohm - ±(1,0% odczyt + 5 cyfr) - 60,00kohm - 0,01kohm - ±(1,0% odczyt + 5 cyfr) - 600,0kohm - 0,1kohm - ±(1,0% odczyt + 5 cyfr) - 6,000Mohm - 0,01Mohm - ±(1,0% odczyt + 5 cyfr) - 60,00Mohm - 0,01Mohm - ±(2,0% odczyt + 10 cyfr) -
Prąd pomiaru ciągłości: < 0,35mA

Prąd DC

Zakres - Rozdzielczość - Dokładność - Wytrzymałość
60,00A - 0,01A - ±(2,2% odczyt + 10 cyfr) - 600AACrms
600,0A - 0,1A - ±(2,0% odczyt + 8 cyfr) - 600AACrms

Prąd AC TRMS
Zakres - Rozdzielczość - Dokładność - Pasmo - Wytrzymałość
60,00A - 0,01A - ±(2,2% odczyt + 12 cyfr) - 50 ÷ 60Hz - 600AACrms
600,0A - 0,1A - ±(2,2% odczyt + 8 cyfr) - 50 ÷ 60Hz - 600AACrms
60,00A - 0,01A - ±(3,5% odczyt + 12 cyfr) - 61 ÷ 400Hz - 600AACrms
600,0A - 0,1A - ±(3,5% odczyt + 8 cyfr) - 61 ÷ 400Hz - 600AACrms

Funkcja PEAK: czas odpowiedzi
Pojemność (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Wytrzymałość
40,00nF - 0,01nF - ±(3,5% odczyt + 40 cyfr) - 600VACrms
400,0nF - 0,1nF - ±(2,5% odczyt + 5 cyfr) - 600VACrms
4,000µF - 0,001µF - ±(2,5% odczyt + 5 cyfr) - 600VACrms
40,00µF - 0,01µF - ±(2,5% odczyt + 5 cyfr) - 600VACrms
400,0µF - 0,1µF - ±(2,5% odczyt + 5 cyfr) - 600VACrms
4000µF - 1µF - ±(5,0% odczyt + 5 cyfr) - 600VACrms

Test diody
- Prąd pomiarowy typowo: 0,9mA
- Napięcie rozwarcia: 2,8VDC

Częstotliwość za pomocą szczęk lub przewodów (automatyczna zmiana zakresów)

Zakres - Rozdzielczość - Dokładność - Czułość - Wytrzymałość
99,99Hz-0,01Hz-±(1,0% odczyt+5cyfr) - >15Vrms-600VDCACrms/600AAC
999,9Hz-0,1Hz-0,01Hz-±(1%odczyt+5cyfr)->15Vrms-600VDCACrms/600AAC
9,999kHz-0,001kHz-0,01Hz-±(1%odczyt+5cyfr)->15Vrms-600VDCACrms/600AAC
60,00kHz-0,01kHz-0,01Hz-±(1%odczyt+5cyfr)->15Vrms-600VDCACrms/600AAC

Cykl obciążenia
Zakres - Rozdzielczość - Dokładność
0,5% ÷ 99,0% - 0,1% - ±(1,2% odczyt + 2 cyfry)

Długość impulsu: 100 ÷ 100ms;
Częstoliwość impulsu: od 5,000Hz do 100,0kHz

Temperatura za pomocą sond typu K (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność(*) - Wytrzymałość
-20,0 ÷ 400,0°C - 0,1°C - ±(2,0% odczyt + 3 cyfry) - 600VACrms
400 ÷ 760°C - 1°C - ±(2,0% odczyt + 5 cyfr) - 600VACrms

(*) nie jest uwzględniona dokładność sond typu K

Dane ogólne

Cechy mechaniczne:
- Wymiary: 215 x 74 x 43mm
- Waga (łącznie z bateriami): 285g
- Max wymiar przewodu: 30mm

Zasilanie:
- Typ baterii: 1 bateria 9V NEDA 1604 IEC 6F22 JIS 006P
- Wskazanie rozładowania baterii: piktogram na wyświetlaczu
- Czas pracy baterii: około 200 godzin
- Automatyczny wyłącznik: po około 15 minutach braku aktywności

Wyświetlacz:
- Charakterystyka: 4 LCD (licznik 6000), punkt dziesiętny, symbole jednostek, bargraf, podświetlenie
- Szybkość odświeżania: 2 razy/sek.
- Typ przetwarzania: TRMS

Warunki klimatyczne:
- Tempeartura odniesienia: 18°C ÷ 28°C
- Temperatura pracy: 5 ÷ 40°C
- Wilgotność pracy: < 80%RH
- Temperatura magazynowania: -20 ÷ 60°C
- Wilgotność magazynowania: < 80%RH

Normy:
- Zgodne z: PN-EN 61010-1
- Izolacja: podwójna
- Zapylenie: stopień 2
- Do użytkowania w pomieszczeniach, max wysokość: 2000m
- Kategoria przepięciowa: CAT IV 600V, CAT III 1000V do ziemi
