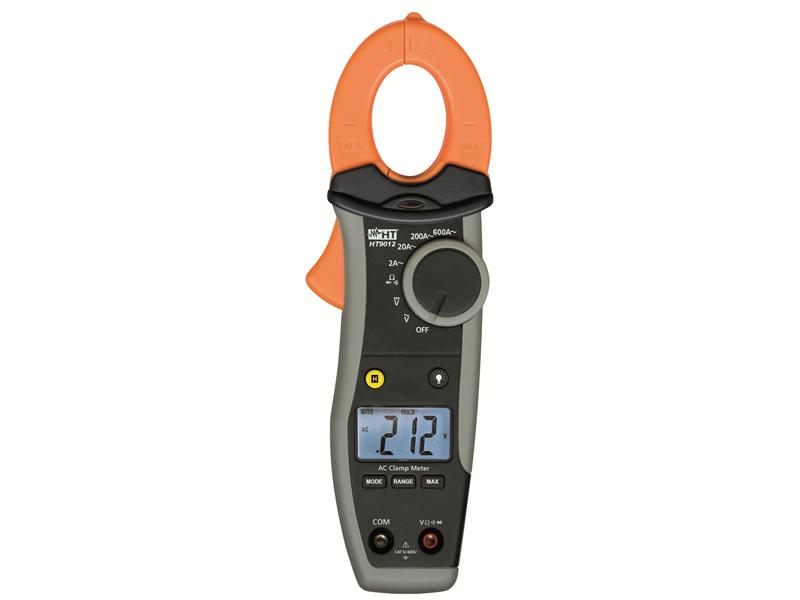

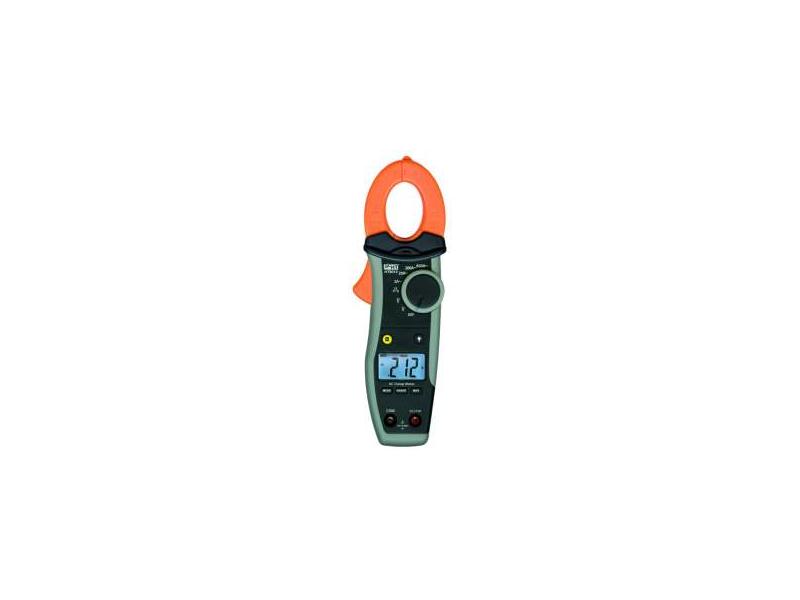

Miernik cęgowy HT9012

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalne cęgi HT9012 są przeznaczone do pomiaru prądu AC do 600A oraz napięcia DC/AC spełniając CAT IV 1000V zgodnie z normą bezpieczeństwa PN-EN61010-1. Model ten posiada duży wyświetlacz LCD z podświetleniem w celu ułatwienia odczytu w krytycznych warunkach. Model ten wykonuje również pomiary: rezystancji, ciągłości. Dostępna jest również funkcja automatycznego wyłącznika w celu ochrony baterii.

Funkcje

- Prąd AC do 600A
- Napięcie DC/AC do 1000V
- Funkcja "Voltsense" do detekcji napięcia AC
- Rezystancja
- Ciągłość z brzęczykiem
- Test diody
- Automatyczna/Ręczna zmiana zakresów
- DataHold
- MAX
- Podświetlenie
- Automatyczne wyłączenia zasilania

Dane elektryczne
Dokładności podano dla warunków odniesienia 18°C ÷ 28°C dla 75%RH

Napięcie DC (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Wytrzymałość
200,0mV - 0,1mV - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
2,000V - 0,001V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
20,00V - 0,01V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
200,0mV - 0,1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
1000V - 1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms

Napięcie AC TRMS (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Pasmo - Wytrzymałość
200,0mV-0,1mV - ±(1,0% odczyt + 4 cyfr)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
2,000V-0,01V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
600,0V-0,1V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
1000,0V-1V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms

Zintegrowany sensor do detekcji napiecia AC: kontrolka LED zaczyna świecić po wykryciu obecności napięcia faza-ziemia > 100V, 50/60Hz

Rezystancja i test ciągłości (automatyczna zmiana zakresów)

Zakres - Rozdzielczość - Dokładność - Brzęczyk - Wytrzymałość
200,0ohm - 0,1ohm - ±(1,0% odczyt + 5 cyfr) - 2,000kohm - 0,001kohm - ±(1,0% odczyt + 5 cyfr) - 20,00kohm - 0,01kohm - ±(1,0% odczyt + 5 cyfr) - 200,0kohm - 0,1kohm - ±(1,0% odczyt + 5 cyfr) - 2,000Mohm - 0,01Mohm - ±(1,0% odczyt + 5 cyfr) - 20,00Mohm - 0,01Mohm - ±(2,0% odczyt + 10 cyfr) -
Prąd pomiaru ciągłości: < 0,5mA

Prąd AC TRMS
Zakres - Rozdzielczość - Dokładność - Pasmo - Wytrzymałość
2,000A - 0,001A - ±(2,5% odczyt + 10 cyfr) - 50 ÷ 60Hz - 600AACrms
20,0A - 0,01A - ±(2,5% odczyt + 4 cyfry) - 50 ÷ 60Hz - 600AACrms
200,00A - 0,1A - ±(2,5% odczyt + 4 cyfry) - 50 ÷ 60Hz - 600AACrms
600,0A - 1A - ±(3,5% odczyt + 4 cyfry) - 50 ÷ 60Hz - 600AACrms

Test diody
- Prąd pomiarowy typowo: 0,3mA
- Napięcie rozwarcia: 1,5VDC

Dane ogólne

Cechy mechaniczne:
- Wymiary: 215 x 74 x 43mm
- Waga (łącznie z bateriami): 285g
- Max wymiar przewodu: 30mm

Zasilanie:
- Typ baterii: 1 bateria 9V NEDA 1604 IEC 6F22 JIS 006P
- Wskazanie rozładowania baterii: piktogram na wyświetlaczu
- Czas pracy baterii: około 200 godzin
- Automatyczny wyłącznik: po około 15 minutach braku aktywności

Wyświetlacz:
- Charakterystyka: 3 1/2 LCD (licznik 2000), punkt dziesiętny, symbole jednostek, podświetlenie
- Szybkość odświeżania: 2 razy/sek.
- Typ przetwarzania: wartość średnia

Warunki klimatyczne:
- Tempeartura odniesienia: 18°C ÷ 28°C
- Temperatura pracy: 5 ÷ 40°C
- Wilgotność pracy: < 80%RH
- Temperatura magazynowania: -20 ÷ 60°C
- Wilgotność magazynowania: < 80%RH

Normy:
- Zgodne z: PN-EN 61010-1
- Izolacja: podwójna
- Zapylenie: stopień 2
- Do użytkowania w pomieszczeniach, max wysokość: 2000m
- Kategoria przepięciowa: CAT IV 600V do ziemi
