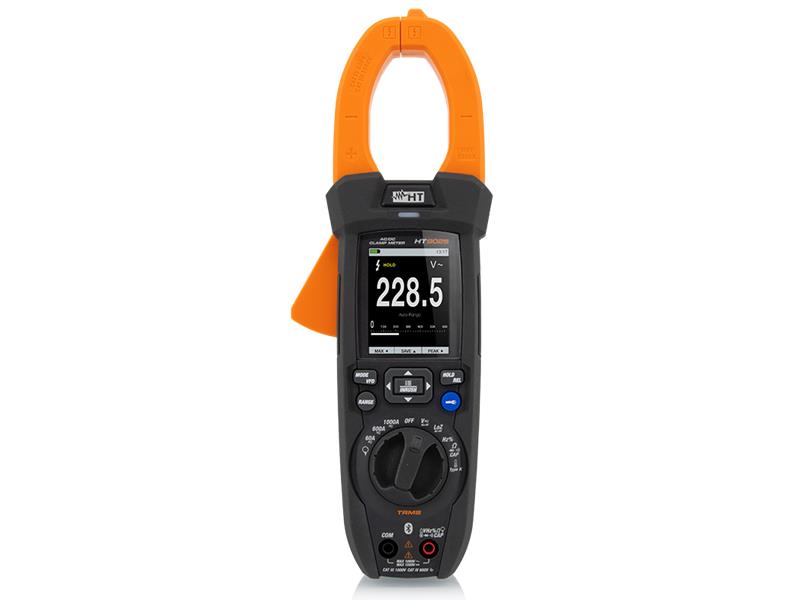

Miernik cęgowy Eclipse

Profesjonalna instrukcja obsługi w języku polskim.

Miernik cęgowy 1000A AC/DC TRMS, 1500VDC/1000VAC, kamera termowizyjna, Bluetooth.

ECLIPSE jest przeznaczony do pomiarów prądów AC/DC do 1000A, napięcia DC do 1500V i napięcia AC do 1000V TRMS.

Spełnia kategorię przepięciową CAT IV 600V i CAT III 1000V zgodnie z normą bezpieczeństwa IEC/ EN61010-1

Jest wyposażony w wyświetlacz LCD z bargrafem i podświetleniem co umożliwia łatwy odczyt wyników nawet w warunkach słabego oświetlenia.

Dużym atutem modelu ECLIPSE jest wbudowana kamera termowizyjna oraz możliwość rejestracji wyników pomiarów. Łączność Bluetooth pozwala na przesyłanie danych do tabletu/smartfonu z zainstalowaną aplikacją HTMercury.

Cechy szczególne:

Funkcje pomiarowe:

• Kamera termowizyjna, sensor 80x80px, zakres -20°C÷260°C
• Napięcie DC do 1500V
• Napięcie AC do 1000V TRMS
• Napięcie AC+DC do 1000V TRMS
• Napięcie AC z niską impedancją pomiaru tzw. LoZ do 1000V TRMS
• Napięcie AC+DC z niską impedancją pomiaru tzw. LoZ do 1000V TRMS
• Prąd DC do 1000A
• Prąd AC do 1000A TRMS oraz prądy rozruchu
• Prąd DC poprzez przystawkę prądową
• Prąd AC, AC+DC poprzez przystawkę prądową
• Prąd AC poprzez cewkę Rogowskiego do 3000A
• Test diody
• Częstotliwość
• Rezystancja i ciągłość z brzęczykiem
• Cykl obciążenia
• Pojemność
• Temperatura poprzez sondę typu K

- Max wymiar przewodu 40mm
- Kolorowy wyświetlacz TFT, licznik 6000, z bargrafem
- Funkcja Data HOLD
- Funkcja MAX/MIN/PEAK
- Funkcja REL
- Latarka LED
- Komunikacja Bluetooth z urządzeniami mobilnymi
- Pamięć zrzutów z ekranu oraz do rejestracji ciągłych
- Zasilanie: akumulator Li-ION 1200mAh

Dane techniczne

Funkcje pomiarowe:

• Napięcie DC od 0,1mV do 1500V
• Napięcie AC od 1mV do 1000V TRMS
• Napięcie AC+DC od 1mV do 1000V TRMS
• Napięcie AC z niską impedancją pomiaru tzw. LoZ od 1mV do 1000V TRMS
• Napięcie AC+DC z niską impedancją pomiaru tzw. LoZ od 1mV do 1000V TRMS
• Prąd DC od 10mA do 1000A
• Prąd AC od 10mA do 1000A TRMS
• Prąd rozruchu INRUSCH: 100ms
• Prąd DC poprzez przystawkę prądową
• Prąd AC, AC+DC poprzez przystawkę prądową
• Prąd AC poprzez cewkę Rogowskiego do 3000A
• Test diody
• Częstotliwość (obwody energetyczne) 40Hz - 10kHz
• Częstotliwość (obwody elektroniczne) 0,1Hz - 10MHz
• Rezystancja 0,1Ω - 60MΩ i ciągłość z brzęczykiem < 50Ω
• Cykl obciążenia
• Pojemność od 0,01nF - 100mF
• Temperatura poprzez sondę typu K of -40°C - 1000°C
• Kamera termowizyjna

            - Typ sensora: UFPA (80x80px, 34µm)
            - Zakres spektralny: 8 ÷ 14µm
            - Kąt widzenia obiektywu: 21°x21°
            - Ogniskowa: 7,5mm
            - IFOV przy 1m: 4,53mrad
            - Czułość termiczna: <0,1°C
            - NETD: 100mK
            - Ogniskowanie: automatyczne
            - Palety kolorów: 5
            - Korekcja emisyjności: 0,01 ÷ 1.00
            - Kursory pomiarowe: 3 (stały, max, min)
            - Zakres pomiarowy: -20°C ÷ 260°C
            - Dokładność: ±3% odczytu lub ±3°C

- Wymiary: 280x100x50mm
- Waga: 505g
- Szczelność obudowy: IP40
- Temperatura pracy: 5°C ÷ 40°C przy <80%RH
- Temperatura magazynowania: -20°C ÷ 60°C przy <80%RH

Zgodność z normami:

• Bezpieczeństwa: IEC/EN 61010-1
• EMC: IEC/EN61326-1
• Izolacja: podwójna
• Stopień zapylenia: 2
• Max wysokość pracy: 2000m
• Kategoria przepięciowa: CAT IV 600V, CAT III 1000V do ziemi
