Linesplitter - rozdzielacz żył przewodów
Opis Linesplittera
Producent:
HT Instruments
Numer katalogowy:
Linesplitter

Profesjonalna instrukcja obsługi w języku polskim.

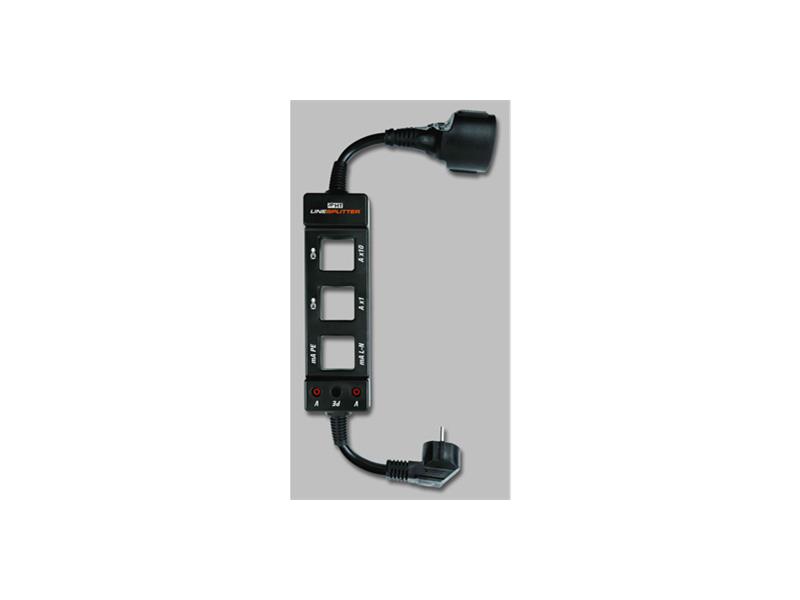

Linesplitter to bardzo przydatna dla każdego elektryka przystawka, która pozwala rozdzielić poszczególne żyły Fazy, Neutralnego i Ochronnego bez obierania jednofazowego kabla, 2- lub 3-żyłowego i przewodzącego prądy do 16A.

Dzięki tej przystawce jest możliwy natychmiastowy pomiar prądów, za pomocą miernika cęgowego, pobieranych przez sprzęt zasilany przewodem z wtyczką. Bez przystawki Linesplitter nie byłoby to możliwe bez konieczności obrania kabla w celu uzyskania dostępu do poszczególnych żył.

Dodatkowo Linesplitter jest wyposażony w gniazda ułatwiające pomiary napięć (L-N, L-PE, N-PE). Dzięki gniazdom napięciowym możemy wygodnie dokonywać pomiarów mocy, jeżeli cęgi dysponują taką funkcją.

Przystawka posiada wtyczkę oraz gniazdo na sznurowe Schuko i jest włączana między gniazdo sieciowe 230V, a badany odbiornik prądu. Może być używana do pomiarów prądów i napięć AC w uziemionych instalacjach CAT II 240V z maksymalnym prądem obciążenia 16A.

Linesplitter spełnia normę IEC/EN61010-1 dla sprzętu elektrycznego.

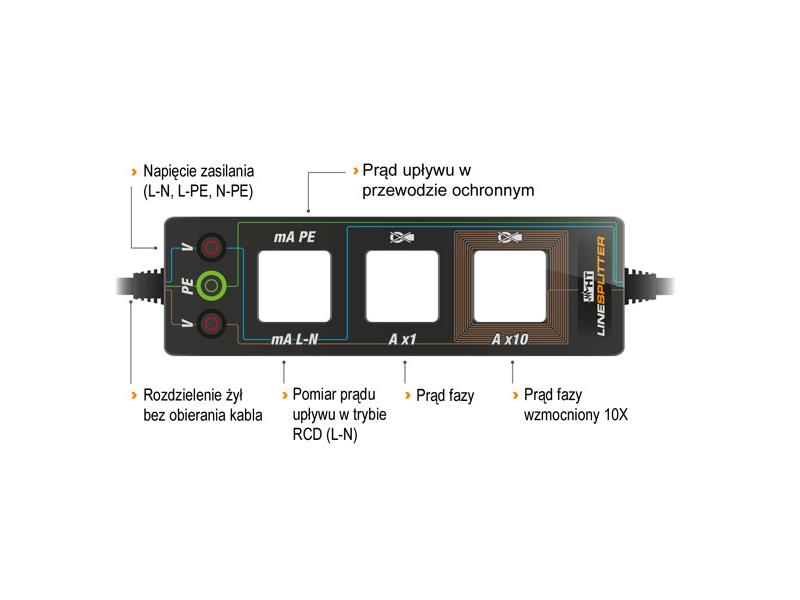

Cechy szczególne:

  • rozdzielenie poszczególnych żył bez obierania kabla jednofazowego,
  • możliwość pomiaru prądów:

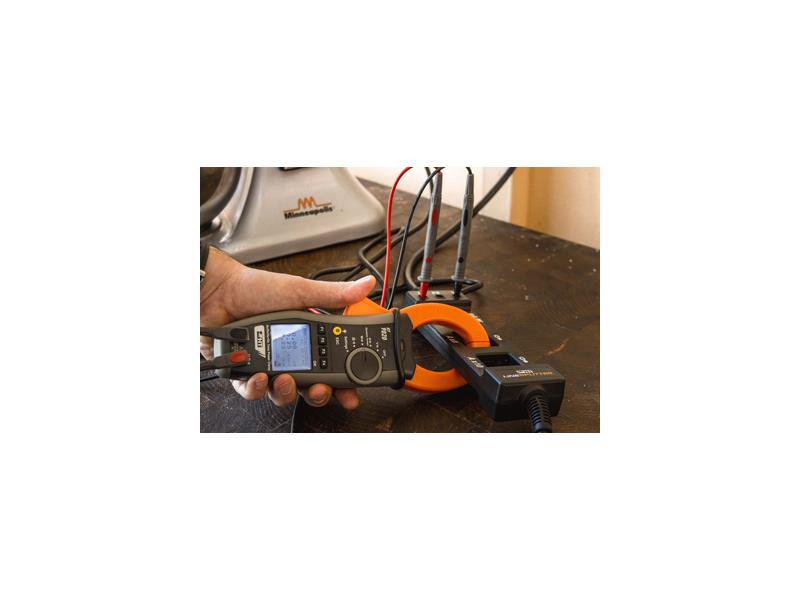

                - prąd fazy (1X),

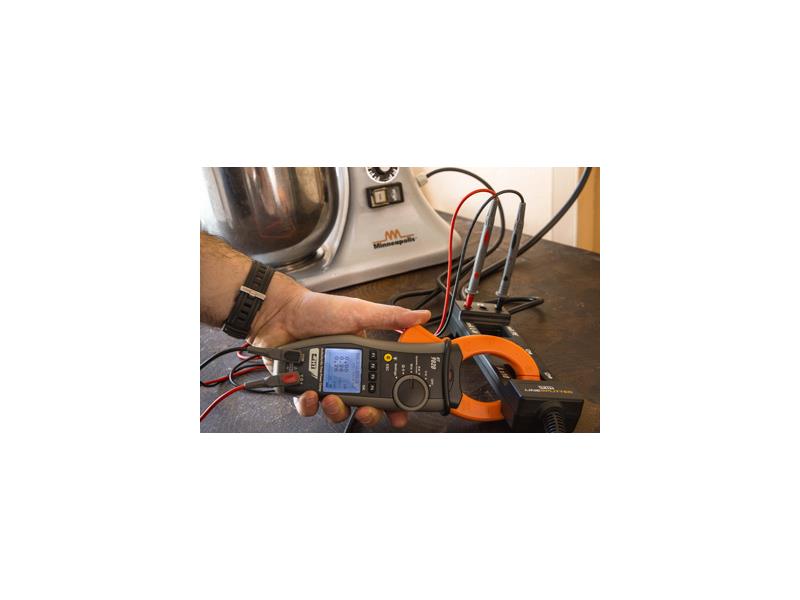

                - prąd fazy wzmocniony 10-krotnie (10X),

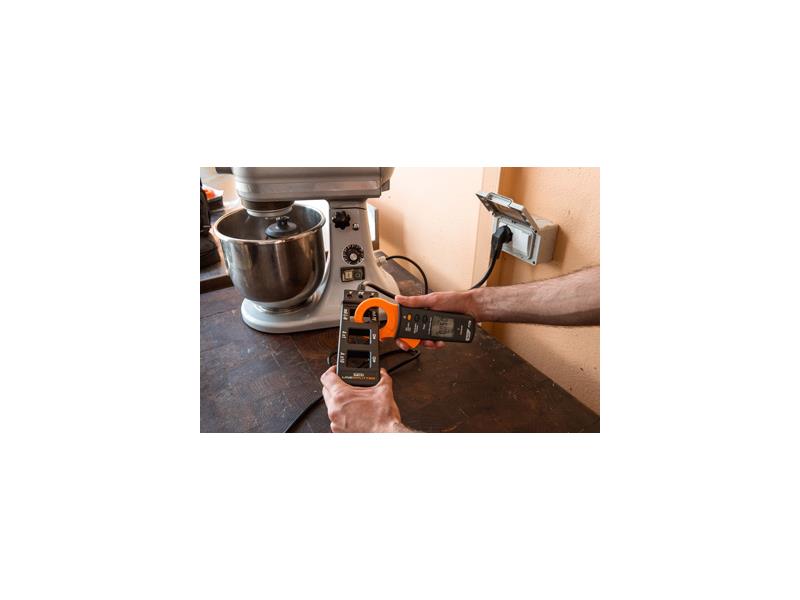

                - prąd upływu mierzony w żyle PE,

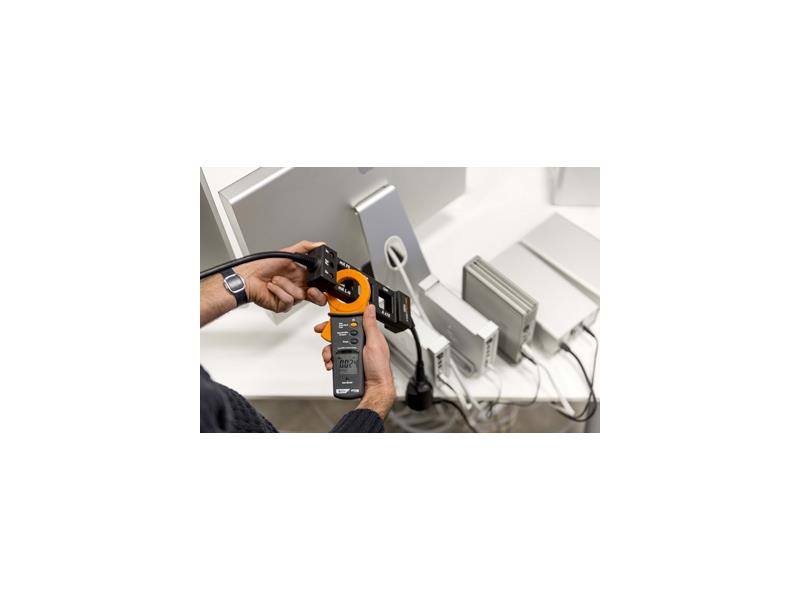

                - prąd upływu mierzony metodą RCD poprzez pomiar sumy prądów w żyłach L+N,

  • gniazda pomiarowe (L, N, PE) dające wygodny dostęp do pomiaru napięć.

Dane techniczne:

Dane ogólne:
- Rozdzielnie poszczególnych żył bez obierania kabla jednofazowego,
- Możliwość pomiaru prądów:
     - Prąd fazy (1X),
     - Prąd fazy wzmocniony 10-krotnie (10X),
     - Prąd upływu mierzony w żyle PE,
     - Prąd upływu mierzony metodą RCD poprzez pomiar sumy prądów w żyłach L+N,
- Gniazda pomiarowe (L, N, PE) dające dostęp do pomiaru napięć,
- Wymiary: 210 x 60 x 35mm,
- Waga: 385g,
- Zasilanie:
     - Zasilanie sieciowe: 230VAC (±10%), 240VAC (±10%) 50/60Hz,
     - Podłączenie sieci: wtyczka na sznurowa Schuko, kabel 50cm,
     - Podłączenie obciążenia: gniazdo na sznurowe Schuko,
     - Maksymalne obciążenie: 16A,
- Bezpieczeństwo: IEC/EN61010-1, IEC/EN61010-02-030,
- Kategoria przepięciowa: CAT II 240V,
- Max wysokość pracy: 2000m,
- Warunki środowiskowe:
     - Praca: -20°C ÷ 40°C przy <80%RH,
     - Magazynowanie: -20°C ÷ 60°C przy <80%RH.
