Powrót do listy produktów Ostatnia aktualizacja: 2022-02-08

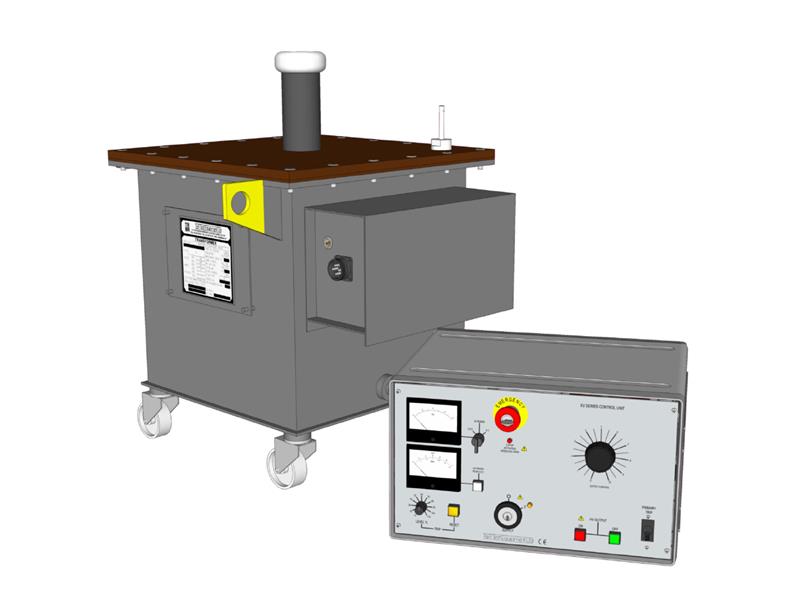

KV30-100 mk2 30kV/100mA/3kVA oraz KV50-100 mk2 50kV/100mA/5kVA Mobilne testery WN AC
KV50-100 mk2
Producent:
T&R Test Equipment
Numer katalogowy:
KV30-100 mk2 i KV50-100 mk2

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

Dostępne modele:
- KV30-100 mk2: 30kV/100mA/3kVA,
- KV50-100 mk2: 50kV/100mA/5kVA,

- Wyłącznik zasilania z kluczykiem w celu zapobiegania nieautoryzowanemu użyciu,
- Podwójna ochrona przed przeciążeniem,
- Regulowany, elektroniczny wyzwalacz 10 ÷ 110% zakresu znamionowego,
- Pomiar napięcia i prądu,
- Obwód blokady zewnętrznej.

KV30-100 mk2 i KV50-100 mk2 są wysokiej mocy, wysokonapięciowymi systemami AC przeznaczonymi do testowania izolacji. Systemy te nadają się zarówno do testowania w trakcie prac rozwojowo-badawczych, jak i do badań okresowych systemów izolacji elektrycznej aparatów.

System składa się z części sterującej oraz oddzielnego wysokonapięciowego, olejowego transformatora probierczego, połączonych zez sobą 5m kablem zasilającym i sterującym. Część sterująca posiada rozbudowane funkcje sterowania, pomiarów i zabezpieczeń. Napięcie oraz prąd wyjściowy są pokazywane na dużych, liniowych miernikach analogowych. Posiada regulowany elektroniczny wyzwalacz, pozwalający na ustawienie prądu wyzwalania 10÷110% znamionowego zakresu.

Transformator wysokiego napięcia jest umieszczony w stalowej kadzi wypełnionej olejem i wyposażonej w skrętne kółka zapewniające mobilność. Przyrząd wykorzystuje przepust wysokonapięciowy, jako wyjście wysokiego napięcia, drugi koniec uzwojenia WN jest uziemiony. Oba modele KV30-100 mk2 i KV50-100 mk2 nadają się równie dobrze do testowania obiektów o charakterze pojemnościowym, rezystancyjnym i indukcyjnym.

Jeżeli wymagana jest większa moc wyjściowa, proszę zapoznać się z opisem systemów KV50-200 mk2 i KV100-100 mk2, które dysponują mocą wyjściową 10kVA.

Dane techniczne

Wyjście:
Wyjście tej serii testerów KV jest realizowane przez wysokonapięciowy przepust. Przepust jest przeznaczony do podłączenia badanych obiektów poprzez izolowane przez powietrze połączenie takie, jak miedziana rura (nie będąca na wyposażeniu systemu). Uziemiany koniec uzwojenia WN jest podłączony do uziemienia poprzez obwód pomiaru prądu.

Praca ciągła
                           KV30-100 mk2         KV50-100 mk2
Napięcie                  0÷30kVAC               0÷50kVAC
Prąd                           50mA                      50mA
Moc                           1,5kVA                     2,5kVA

Praca przerywana (5 min. zał./15 min. wył.)
                           KV30-100 mk2         KV50-100 mk2
Napięcie                  0÷30kVAC               0÷50kVAC
Prąd                          100mA                    100mA
Moc                             3kVA                       5kVA

Mierniki:
Napięcie wyjściowe jest mierzone na uzwojeniu pierwotnym transformatora, podłączonym do analogowego miernika wartości średniej o podwójnej skali.

                               Zakres x0,5                 Zakres x1                 Dokładność
KV30-100 mk2           0÷20kVAC                   0÷40kV                ±2% pełnej skali
KV50-100 mk2           0÷40kV                       0÷60kV                ±2% pełnej skali

Dokładności podane dla woltomierzy dotyczą warunków bez obciążenia.

Prąd obciążenia jest mierzony w uziemionym końcu uzwojenia WN przez analogowy miernik wartości średniej.

                                Zakres mA                 Dokładność
KV30-100 mk2            0÷120mA               ±2% pełnej skali
KV50-100 mk2            0÷120mA               ±2% pełnej skali

Sterowanie:
Napięcie wyjściowe jest ustawiane w sposób płynny regulatorem napięcia wyposażanym w blokadę w zerze - napięcie na wyjściu może być załączone tylko dla regulatora w pozycji zero.
Napięcie wyjściowe jest załączane i wyłączane podświetlanymi przyciskami. Wyłącznik główny zasilania przyrządu jest zabezpieczony kluczykiem.

Zasilanie:

KV30-100 mk2: 230V±10% 50/60Hz 1-fazowe max 3,5kVA,
KV50-100 mk2: 230V±10% 50/60Hz 1-fazowe max 6kVA.

Bezpieczeństwo i ochrona:
Wyjście przyrządu jest chronione przez regulowane elektroniczne wyzwalacze monitorujące prąd wyjściowy oraz przez stały wyzwalacz nadprądowy po stronie pierwotnej transformatora wyjściowego. Regulowany wyzwalacz jest ustawiany z krokiem 10% w zakresie od 10% do 110% znamionowego prądu wyjściowego.

Wejście i zasilanie sterowania są chronione bezpiecznikami.

KV30-100 mk2 i KV50-100 mk2 spełniają wymagania normy EN61010. Przyrząd musi być zainstalowany w obszarze wysokiego napięcia zgodnie z wymaganiami normy EN50191.

Zacisk uziemienia na transformatorze musi być podłączony do lokalnego uziemienia o małej impedancji.

Obwody blokady:
Systemy serii KV są wyposażone w dwa obwody blokady. Blokada regulatora w zerze napięcia zapobiega podaniu napięcia na wyjście dopóki regulator nie zostanie ustawiony w pozycji zero. Wyposażony jest również w obwód blokady zewnętrznej, pozwalający na podłączenie zewnętrznych przycisków bezpieczeństwa oraz wyłączników krańcowych w drzwiach pomieszczeń testujących. Zewnętrzne blokady KV30-100 mk2 i KV50-100 mk2 pracują przy napięciu 230VAC.

Zakresy temperaturowe:
-
Pracy: 0 ÷ 45°C,
- Magazynowania: -20 ÷ 60°C.

Wymiary i waga:
Część sterująca:
- KV30-100 mk2: 370x480x290mm / 25kg,
- KV50-100 mk2: 370x480x290mm / 25kg.
Transformator:
- KV30-100 mk2: 480x460x570mm / 62kg,
- KV50-100 mk2: 490x520x795mm / 95kg.
