KV10-120 mk2, KV15-80 mk2, KV30-40 mk2 Przenośne testery WN AC o mocy wyjściowej 1,2kVA

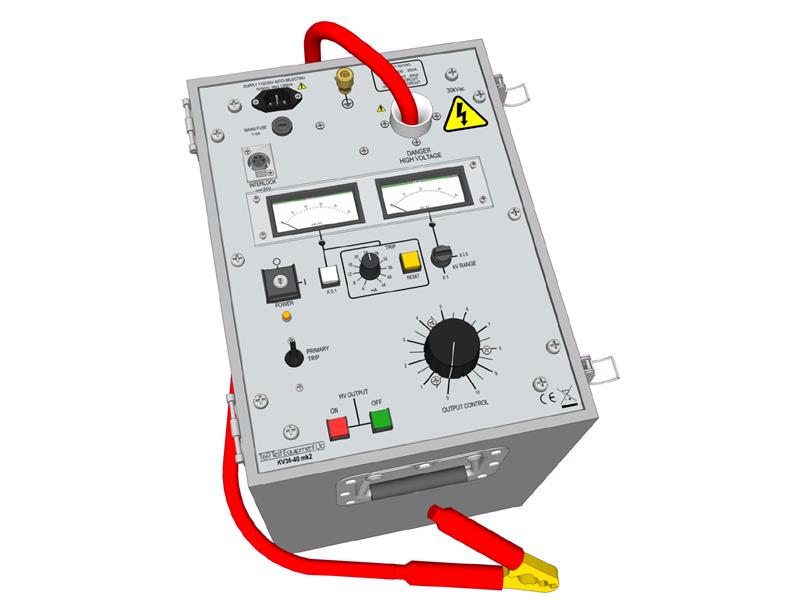

 KV30-40 mk2
Producent:
T&R Test Equipment
Numer katalogowy:
KV10-120 mk2, KV15-80 mk2, KV30-40 mk2

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

Dostępne modele:
- KV10-120 mk2, 0÷10kV/120mA,
- KV15-80 mk2, 0÷15kV/80mA,
- KV30-40 mk2, 0÷30kV/40mA.

- Wyłącznik zasilania zabezpieczony kluczykiem, jako zabezpieczenie przed nieautoryzowanym użyciem,
- Podwójne zabezpieczenie przeciążeniowe,
- Elektroniczny, regulowany próg zabezpieczenia w zakresie 10÷110% prądu znamionowego,
- Mierniki napięcia i prądu,
- Blokada w zerze napięcia,
- Obwód 24VDC zewnętrznej blokady,
- Wizualne wskazanie przebicia badanego obiektu.

Testery WN AC KV10-120 mk2/KV15-80 mk2/KV30-40 mk2 są przyrządami ogólnego stosowania, przeznaczonymi do badania systemów izolacji i pomiaru napięcia przebicia w podzespołów aparatów elektrycznych. W serii tej dostępne są modele do 30kV z mocą wyjściową do 1,2kVA.

Model                             Max napięcie                Max prąd               Skale na kV        Skale na mA
KV10-120 mk2                     10kV                         120mA                       6kV                  14mA
                                                                                                         12kV                 140mA
KV15-80 mk2                       15kV                           80mA                     10kV                  10mA
                                                                                                         20kV                 100mA
KV30-40 mk2                       30kV                           40mA                     20kV                     5mA
                                                                                                         40kV                    50mA

Napięcie wyjściowe wszystkich modeli jest płynnie regulowane od zera do maksymalnej znamionowej wartości. Regulator posiada blokadę w zerze napięcia, zapewniającą, że napięcie wyjściowe może być załączone tylko dla regulatora napięcia w położeniu zerowym.

Przyrządy posiadają funkcję automatycznego wyboru napięcia sieciowego i 24Vdc obwód blokady zewnętrznej do podłączenia wyłączników bezpieczeństwa oraz wyłączników krańcowych blokad odgrodzonych miejsc pomiarowych.

Napięcie oraz prąd wyjściowy są mierzone przed duże, analogowe mierniki o skali liniowej. Wszystkie przyrządy mają drugi zakres pomiarowy x0,5 dla woltomierza oraz x0,1 dla miliamperomierza.

Badane obiekty oraz wyjścia przyrządu są chronione przez regulowany elektroniczny przerzutnik. Poziom wyzwolenia może być ustawiany od 10% do 110% wartości znamionowej z krokiem 10%. Przebicie badanego obiektu jest sygnalizowane wizualnie i przyrząd musi być ręcznie zresetowany po wystąpieniu wyzwolenia przerzutnika zanim można będzie przeprowadzić kolejny pomiar.

Przyrząd jest dostarczany w kompaktowej, przenośnej obudowie z podłączonym na stałe WN wyjściowym przewodem pomiarowym o długości 2m.

Dane techniczne

Zasilanie:
115V/230V ±10% z automatycznym wyborem 50/60Hz 1-fazowe max 1200VA max

Wyjście:
Na wyjściu przyrządów serii KV jest podłączony na stałe, częściowo ekranowany kabel wysokiego napięcia.

Model                  Napięcie wyjściowe         Prąd wyjściowy (ciągły)        Prąd (5 min.)
KV10-120 mk2           0 ÷ 10kV                             60mA                            120mA
KV15-80 mk2             0 ÷ 15kV                             40mA                              80mA
KV30-40 mk2             0 ÷ 30kV                             20mA                              40mA

Po czasie pracy w trybie przerywanym musi nastąpić 15 okres wyłączenia, przy założeniu, że temperatura otoczenia wynosi 25°C.

Mierniki:
Napięcie wyjściowe jest mierzone przez miernik analogowy o podwójnej skali.

Model                       Zakres x0,5                         Zakres x1                      Dokładność
KV10-120 mk2            0 ÷ 6kV                              0 ÷ 12kV                       ±2% skali
KV15-80 mk2              0 ÷ 10kV                            0 ÷ 20kV                       ±2% skali
KV30-40 mk2              0 ÷ 20kV                            0 ÷ 40kV                       ±2% skali

Prąd wyjściowy jest mierzony przez miernik analogowy o podwójnej skali.

Model                        Zakres x0,1                        Zakres x1                       Dokładność
KV10-120 mk2             14mA                                  140mA                         ±2% skali
KV15-80 mk2               10mA                                  100mA                         ±2% skali
KV30-40 mk2                5mA                                     50mA                         ±2% skali

Zabezpieczenie przeciążeniowe:
Przyrząd jest wyposażony w obwody ochrony przeciążeniowej. Pierwszy jest wybierany przez użytkownika i pozwala na ustawienie progów wyzwalania przerzutnika od 10% do 110% prądu znamionowego.
Stan wyzwolenia przerzutnika jest sygnalizowany przez podświetlenie przycisku oraz alarm dźwiękowy.
Drugim obwodem zabezpieczającym jest wyłącznik z wyzwalaczem magnetycznym działającym w obwodzie pierwotnym transformatora WN. Jego działanie następuje przy dużych przeciążeniach (takich, jak wystąpienie przebicia).

Bezpieczeństwo i ochrona:
Oprócz ochrony wyjścia zastosowano również ochronę wejścia i zasilania zabezpieczając je bezpiecznikami.
Przyrząd jest zgodny z wymaganiami normy EN61010 i posiada oznaczenie CE.
Zacisk uziemienia na transformatorze musi być podłączony do lokalnego uziemienia o małej impedancji.

Zakres temperaturowy:
- Magazynowania: -20°C do 60°C,
- Pracy: 0°C do 45°C.

Wymiary i waga:
- KV10-120: 300mm x 400mm x 470mm / 42kg,
- KV15-80: 300mm x 400mm x 470mm / 42kg,
- KV30-40: 300mm x 400mm x 470mm / 42kg.

Więcej informacji:
https://www.tomtronix.pl/tr_test/kv30_40.aspx
