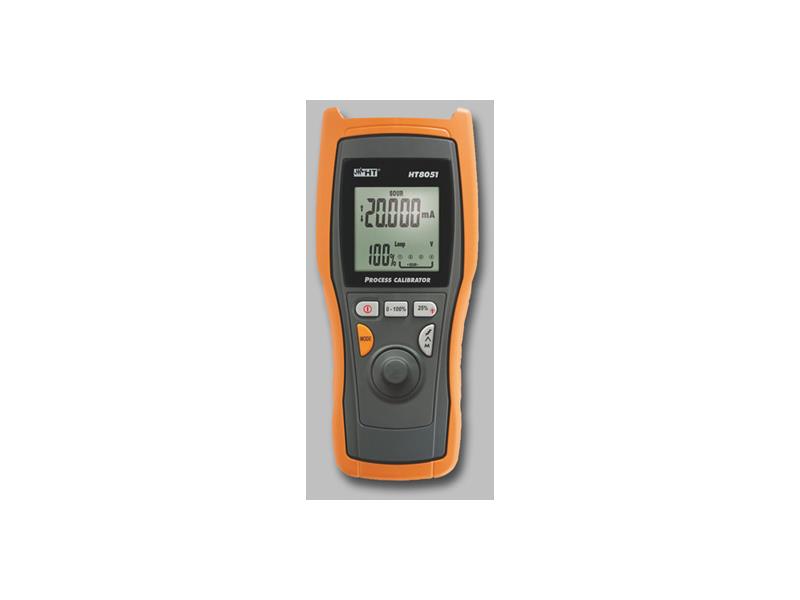

Kalibrator przemysłowy HT8051

Profesjonalna instrukcja obsługi w języku polskim.

HT8051 jest profesjonalnym kalibratorem przemysłowym przeznaczonym do generowania i pomiaru napięć DC oraz prądów DC odpowiednio do 10V i 24mA. W trybie generowania prądu możliwy jest ręczny wybór między 0÷20mA i 4÷20mA, jak również automatyczne narastanie sygnału wyjściowego. Innowacyjne pokrętło pozwala na wyjątkowo łatwe ustawianie napięć/prądów wyjściowych z rozdzielczością 0,001mA/V.

Przyrząd pozwala również na wpływ na pomiary absorbowane przez zewnętrzne transduktory i symulowanie transduktora za pomocą regulowanego prądu w całym zakresie pomiarowym. HT8051 został skonstruowany zgodnie z normą bezpieczeństwa IEC/EN61010-1, ochronę stanowi podwójna izolacja zgodnie z CAT I 30V.

Model ten jest idealnym rozwiązaniem dla większości typowym zastosowań przemysłowych oraz typowych działalności laboratoryjnych.

Cechy szczególne

- Generowanie sygnału napięcia wyjściowego o amplitudzie do 10V DC
- Pomiar napięcia do 10V DC
- Generowanie sygnału prądu wyjściowego o amplitudzie do 24mA DC
- Pomiar prądu do 24mA DC
- Pokrętło regulacji o wysokiej czułości
- Dostępne 3 tryby automatycznego narastania
- Pomiar pętli prądowej zewnętrznych transduktorów
- Symulowanie zewnętrznego transduktora
- Zasilanie z akumulatora Li-ION
- Podświetlenie
- Automatyczne wyłączenie

Mierzone napięcie DC
Zakresy:
0,01÷100,00mV rozdzielczość 0,01mV
0,001÷10,000V rozdzielczość 0,001V

Dokładność: ±(0,02% odczytu + 4 cyfry
Impedancja wejściowa: 1MΩ
Wytrzymałość: 30VDC

Źródło napięcia DC
Zakresy:
0,01÷100,00mV rozdzielczość 0,01mV
0,001÷10,000V rozdzielczość 0,001V

Dokładność: ±(0,02% odczytu + 4 cyfry)
Wytrzymałość: 30VDC

Mierzony prąd DC
Zakres:
0,001÷24,000mA rozdzielczość 0,001mA
Dokładność: ±(0,02% odczytu + 4 cyfry) Wytrzymałość: max 50mA DC

Źródło prądu DC (możliwości SOUR i SIMU)
Zakresy:
0,001÷24,000mA rozdzielczość 0,001mA
-25,00 ÷ 125,00% rozdzielczość 0,01%
Dokładność: ±(0,02% odczytu + 4 cyfry)
Wartość % :
 0% = 4mA
100% = 20mA
125% = 24mA
Wytrzymałość: max 30mA DC

Tryb pętli
Zakres: 25VDC ±10%
WytrzymałośćŁ 30VDC

Dane ogólne

Wyświetlacz:
- charakterystyka: 5LCD, podwójny wyświetlacz, znak i punkt dziesiętny,
- wskazanie przepełnienia: "-OL-" na wyświetlaczu

Zasilanie:
Akumulator: 1x7,4/8,4V 600mAh Li-ION
Czas pracy akumulatora:
- około 8 godzin w trybie SOUR 12mA, 500Ω,
- około 15 godzin w trybie MEAS.
Bateria alkaliczna: 1x9V typu NEDA1604, 006P, IEC6F22

Charakterystyka mechaniczna
- wymiary: 195 x 92 x 55mm
- waga: 400g

Warunki środowiskowe
Temperatura odniesienia: 18°C ÷ 28°C
Temperatura/wilgotność pracy: -10°C ÷ 40°C; <75% RH
Temperatura/wilgotność magazynowania: -20°C ÷ 60°C; <75% RH

Normy
Bezpieczeństwo: IEC/EN61010-1, CAT I 30V
Izolacja: podwójna
Stopień zapylenia: 2
Max wysokość użytkowania: 2000m
