Jupiter wielofunkcyjny multimetr do badania bezpieczeństwa instalacji elektrycznych

Profesjonalna instrukcja obsługi w języku polskim.

Firma HT rewolucjonizuje rynek przenośnych przyrządów wprowadzając nowy miernik JUPITER.

Jupiter to przyrząd na który instalatorzy czekali od wielu lat, mimo swoich kompaktowych wymiarów posiada ogromne możliwości pomiarowe i co zawsze jest bardzo istotne Jupiter nie jest drogi.

Jest to pierwszy multimetr, który zawiera funkcje dostępne tylko w standardowych przyrządach do badania instalacji elektrycznych oraz profesjonalnych multimetrach High-End.

Nazywam się Jupiter. Dlaczego warto mnie wybrać?
Ponieważ jestem nie z tej Ziemi.

• Jestem jedynym multimetrem zdolnym badać bezpieczeństwo elektryczne instalacji.

• Porównuję każdy pomiar z wartościami granicznymi określonymi w normach, dzięki czemu dokonuję jednoznacznej oceny wyniku OK / NOT OK.

• Moje funkcje są dostępne tylko w przyrządach High-end.

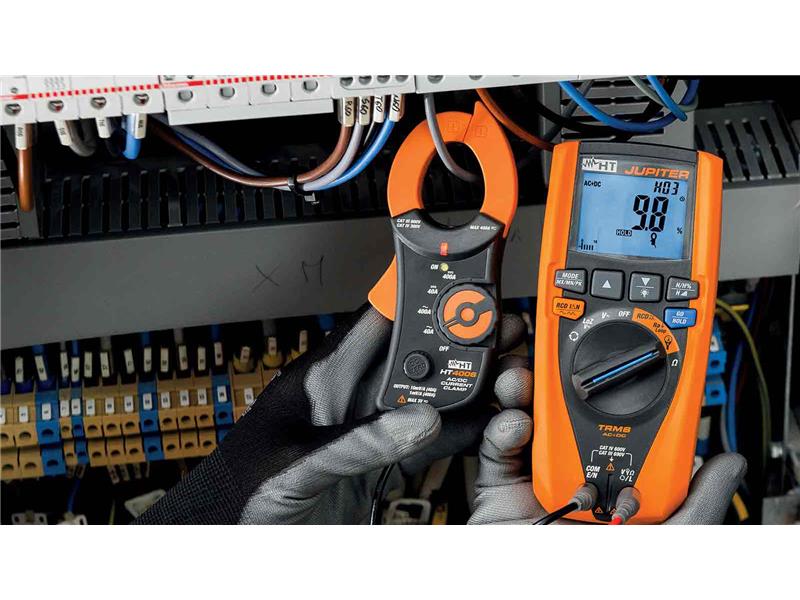

• Współpracuję z szerokim zakresem przystawek prądowych umożliwiając pomiar AC TRMS, DC, AC+DC, oraz prąd rozruchu.

• Jestem przenośny, wytrzymały i kompaktowy.

Dane techniczne

Dane elektryczne

Napięcie DC:
  - Zakres pomiarowy: 0,0V÷690,0V,
  - Rozdzielczość: 0,1V,
  - Dokładność: ±(0,5% odczytu + 2 cyfry).
AC TRMS, DC, DC+AC TRMS, LoZ:
  - Zakres pomiarowy: 0,5V÷690,0V,
  - Rozdzielczość: 0,1V,
  - Dokładność: ±(0,5% odczytu + 2 cyfry).

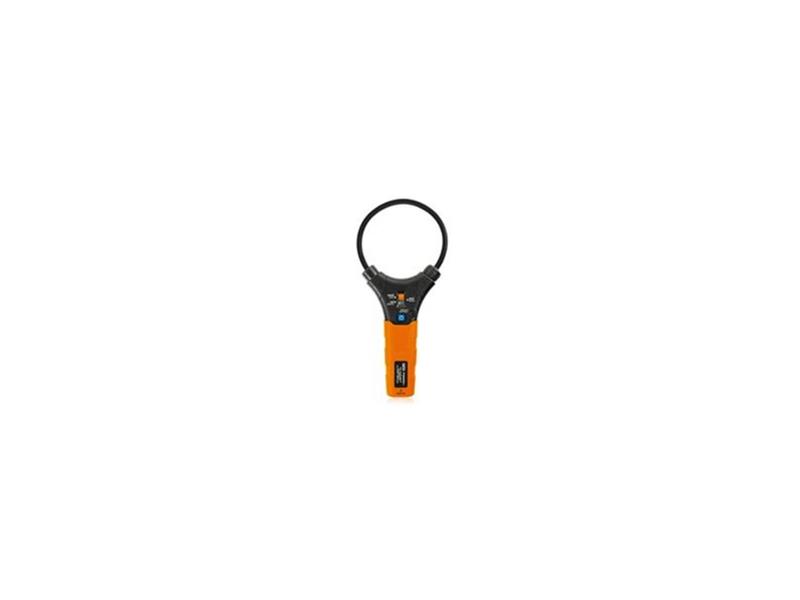

Prąd AC TRMS poprzez elastyczną przystawkę F3000U:
  - Zakres pomiarowy: 1A ÷ 3000A,
  - Rozdzielczość: 0,01A,
  - Dokładność: ±(0,5% odczytu + 2 cyfry).

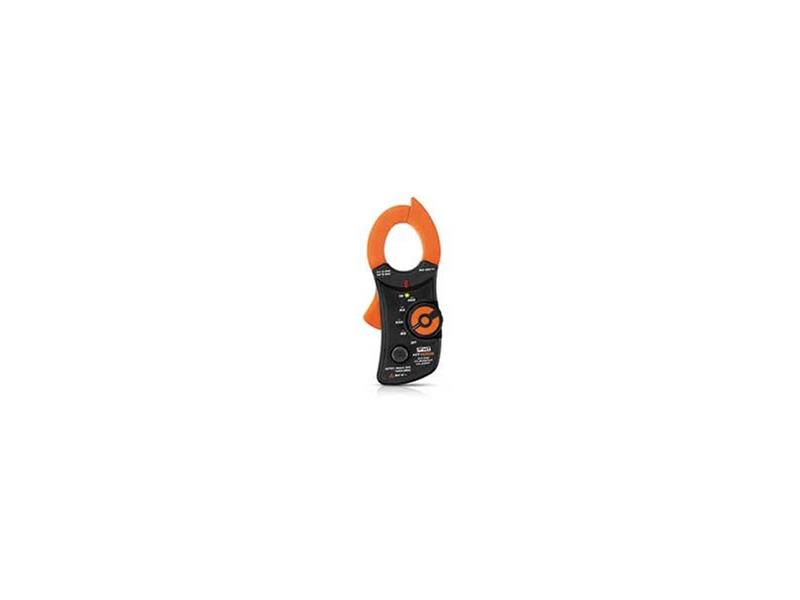

Prąd AC TRMS poprzez szywną przystawkę prądową:
  - Zakres pomiarowy: 1mV ÷ 1000mV,
  - Rozdzielczość: 1mV,
  - Dokładność: ±(0,5% odczytu + 2 cyfry).
Prąd rozruchu (DIRC) poprzez elastyczne cęgi F3000U:
  - Zakres pomiarowy: 1A ÷ 3000A,
  - Rozdzielczość: 0,01A,
  - Zakres częstotliwości: 42,5Hz ÷ 60Hz,
  - Dokładność: ±(2,0% odczytu + 2 cyfry),
  - Czas reakcji na pik: 1ms,
  - Max czasy odpowiedzi RMS: 16,6ms; 20ms; 50ms; 100ms; 150ms; 175ms; 200ms.
Rezystancja i test ciągłości:
  - Zakres pomiarowy: 0,0Ω ÷ 1999Ω,
  - Rozdzielczość: 0,1Ω,
  - Dokładność: ±(1,0% odczytu + 5 cyfr),
  - Dźwięk brzęczyka: R<30Ω.
Harmoniczne napięcia i prądu:
  - Składowe harmoniczne: DC, 1÷25 + THD%,
  - Zakres częstotliwości: 42,5Hz ÷ 69Hz,
  - Rozdzielczość: 0,1V / 0,1A,
  - Dokładność: ±(5,0% odczytu + 10 cyfr).
Test kolejności faz metodą 1-przewodową:
  - Zakres pomiarowy: 100V ÷ 690V,
  - Zakres częstotliwości: 42,5Hz ÷ 69Hz.
Badanie wyłączników różnicowo-prądowych RCD:
  - Typ RCD: AC, A, standardowe,
  - Pomiar czasu wyzwolenia (ms),
  - Zakres napięcia L-PE: 100V ÷ 690V,
  - Zakres częstotliwości: 42,5Hz ÷ 69Hz,
  - Pomiar czasu wyzwolenia: IΔN wybierany spośród 30mA, 100mA, 300mA,
  - Wyznaczenie rzeczywistego prądu wyzwolenia dla IΔN 30mA.
Rezystancja pętli uziemienia bez wyzwalania RCD:
  - Zakres napięcia L-PE: 100V ÷ 690V,
  - Zakres częstotliwości: 42,5Hz ÷ 69Hz
  - Prąd pomiarowy: 15mA,
  - Zakres pomiarowy: 1Ω ÷ 1999Ω,
  - Dokładność: ±(5,0% odczytu + 3Ω).
Impedancja pętli:
  - Zakres napięcia L-N, L-L, L-PE: 100V ÷ 690V,
  - Zakres częstotliwości: 42,5Hz ÷ 69Hz,
  - Prąd pomiarowy: 100mA,
  - Zakres pomiarowy: 0,1Ω ÷ 199,9Ω,
  - Podstawowa dokładność: ±(5,0% odczytu + 3 cyfry).

Dane ogólne

Ogólna charakterystyka:
   - Bezpieczeństwo przyrządu: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033
EMC: IEC/EN61326-1,
   - Test RCD: IEC/EN61557-6,
   - Test pętli L-L, L-N, L-PE, Ra: IEC/EN61557-3,
   - Test wirowania faz: IEC/EN 61557-7,
   - Izolacja: podwójna,
   - Stopień zapylenia: 2,
   - Kategoria pomiarowa: CAT IV 600V, CAT III 690V do ziemi i między wejściami.

Charakterystyka mechaniczna:
   - Wymiary: 175 x 85 x 55mm,
   - Waga (z bateriami): 420g,
   - Szczelność obudowy: IP40.

Zasilanie:
   - Typ baterii: 4x1,5V alkaliczne typy AAA IEC LR03,
   - Automatyczny wyłącznik: po 15 minutach.

Wyświetlacz:
   - Typ wyświetlacza: 4 LCD, max 9999, punkt dziesiętny, podświetlenie i linijka, wskazanie polaryzacji,
   - Szybkość odświeżania: 2 razy/sek.
