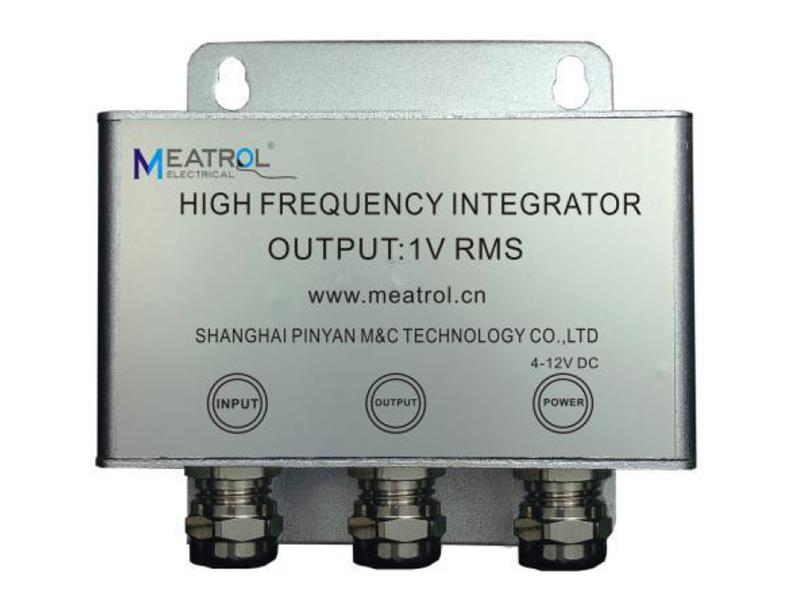

Integrator do cewek Rogowskiego Meatrol HF

Producent:: Meatrol

Numer katalogowy:: Meatrol HF

Integrator wysokiej częstotliwości do cewek Rogowskiego

Integrator HF do współpracy z cewkami Rogowskiego umożliwia pomiar prądów o wysokiej częstotliwości zapewniając profesjonalny pomiar prądów piorunowych, rozładowań kondensatorów, impulsów oraz prądów zwarcia, prądów stanów nieustalonych, zapewnia sygnał wyjściowy 0÷10Vpik.

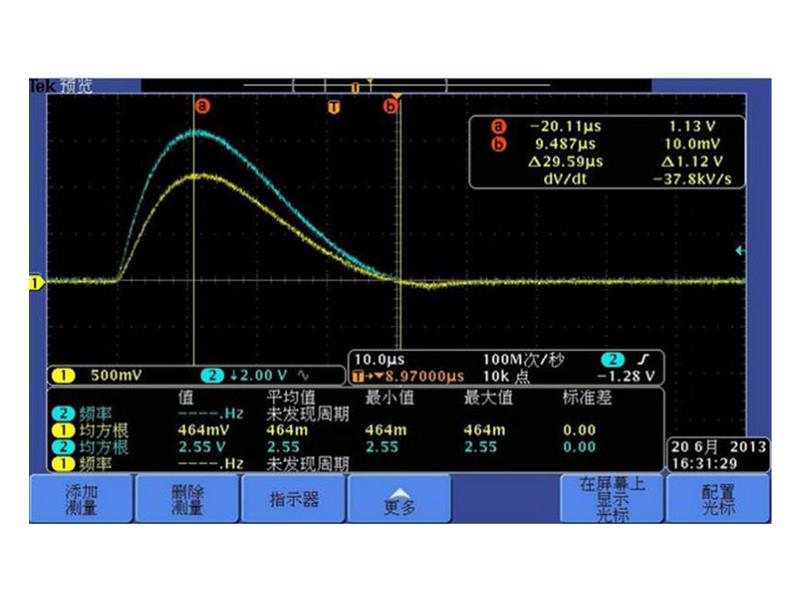

Zapewnia pomiar wszystkich rodzajów przebiegów typu 3/5µs, 8/20µs, 10/350µs, częstotliwości od 1kHz do 500kHz, umożliwia również bezpośrednie podłączenie do oscyloskopu.

Integrator HF oferowany jest głównie w zestawach z cewkami Rogowskiego:

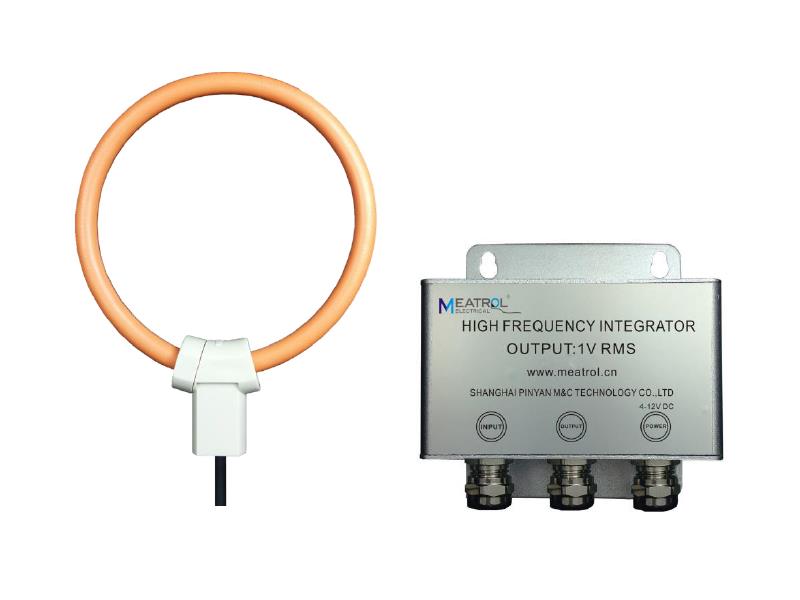

Seria ME-HF - zestaw integratora HF z cewką Y-FCT https://www.automatyka.pl/produkty/cewki-rogowskiego-seria-y-fct-13367...

Zastosowania:

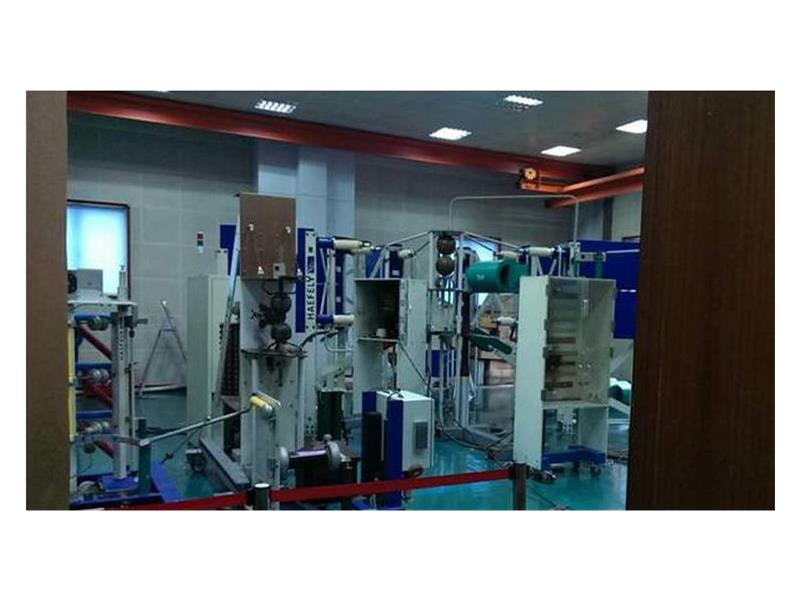

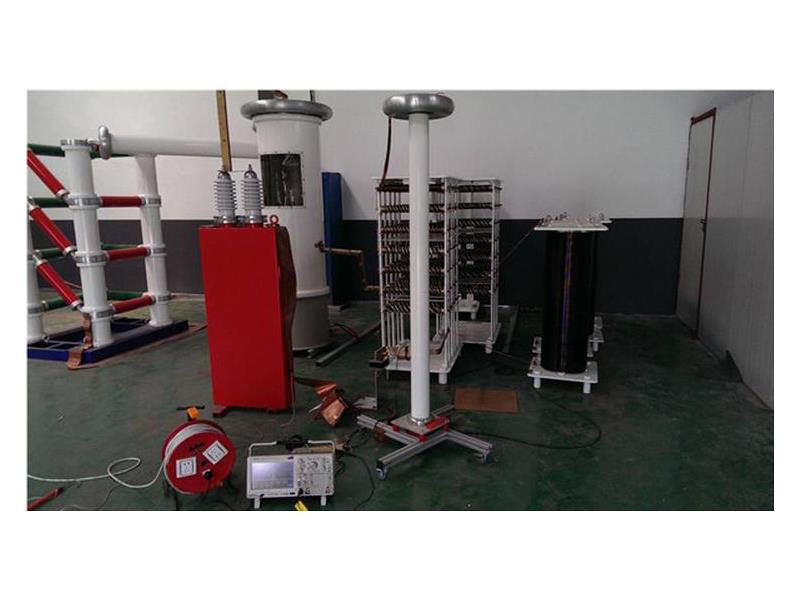

- badania instalacji odgromowych,
- monitorowanie instalacji odgromowych,
- monitorowanie rozładowywania kondensatorów,

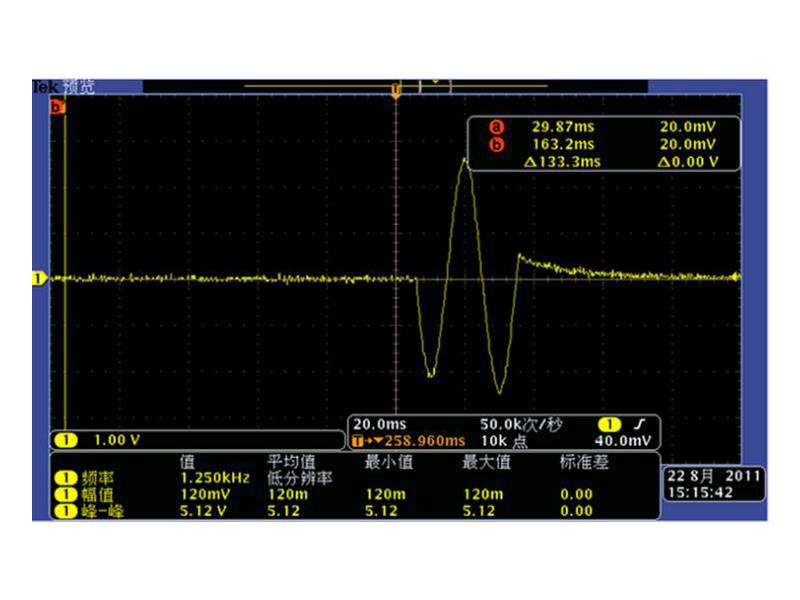

- analiza przebiegów impulsowych,
- monitorowanie prądów zwarcia.

Dane techniczne

- Wyjście: 0-10VAC pik,
- Prądy znamionowe: 1kA, 2kA, 5kA, 10kA, 50kA, 100kA, 300kA, 500kA,
- Dokładność: <±1%,
- Typy przebiegów: 3/5µs, 8/20µs, 10/350µs,
- Pasmo: 1kHz ÷ 500kHz,
- Temperatura pracy: -20°C ÷ 70°C,
- Temperatura magazynowania: -30°C ÷ 90°C,
- Zasilanie: 4V÷12V lub 24V (domyślnie) DC.
