Generatory sygnałów Siglent Seria SSG3000X

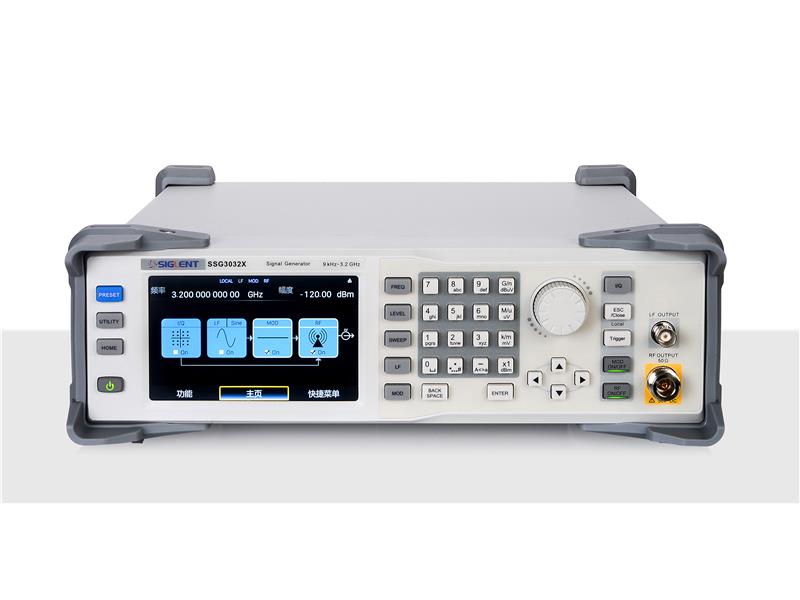

Siglent SSG3000X
Producent:
Siglent
Numer katalogowy:
SSG3000X

Profesjonalna instrukcja obsługi w języku polskim.

Generatory sygnałów RF do 3,2GHG

Seria SSG3000X Siglenta generatorów sygnałowych posiada zakres częstotliwości od 9kHz do 2,1GHz. Zapewniają one normalną modulację analogową AM, FM oraz PM. Zapewniają również modulację impulsową oraz generator impulsów. Dodatkowo, gdy jest używany łącznie z generatorem podstawowego pasma, takim, jak SDG6000X, mogą generować sygnały z modulacją IQ. Dzięki wysokiej dokładności i czystości wyjść, seria SSG3000X jest dobrym wyborem dla R&D, edukacji oraz produkcji.

Cechy szczególne

  • Dostępne modele:
    - SSG3032X do 3,2GHz,
    - SSG3021X do 2,1GHz,
    - SSG3032X-IQE do 3,2GHz plus tryb IQ,
    - SSG3021X-IQE do 2,1GHz plus tryb IQ.
  • Częstotliwość do 2,1GHz/3,2GHz.
  • Rozdzielczość ustawiania częstotliwości 0,01Hz.
  • Poziom sygnału wyjściowego od -110dBm do +13dBm.

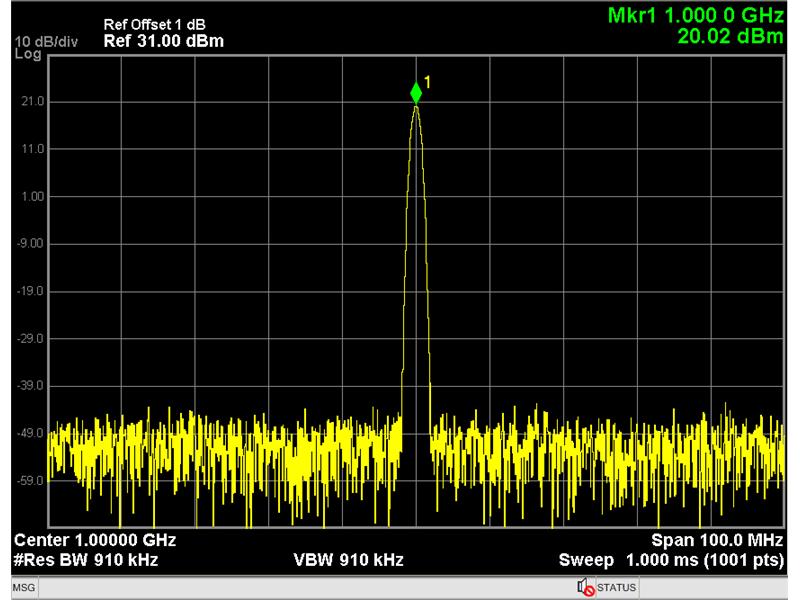

  • Maksymalny poziom do +20dBm (typowo).
  • Szum fazy: -110dBc/Hz przy 1GHz, 20kHz offset (typowo).
  • Dokładność poziomu: ≤ 0,7dB (typowo).
  • Zapewnia analogową modulację AM, FM, PM ze źródła wewnętrznego, zewnętrznego i Wew.+Zew.
  • Modulacja impulsowa, on/off współczynnik ≥ 70 dBc.
  • Generator impulsów (opcja).

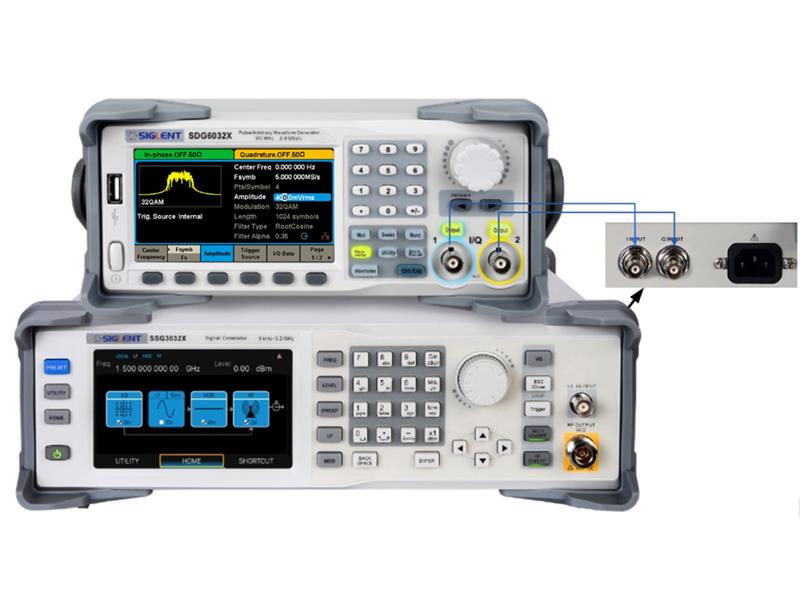

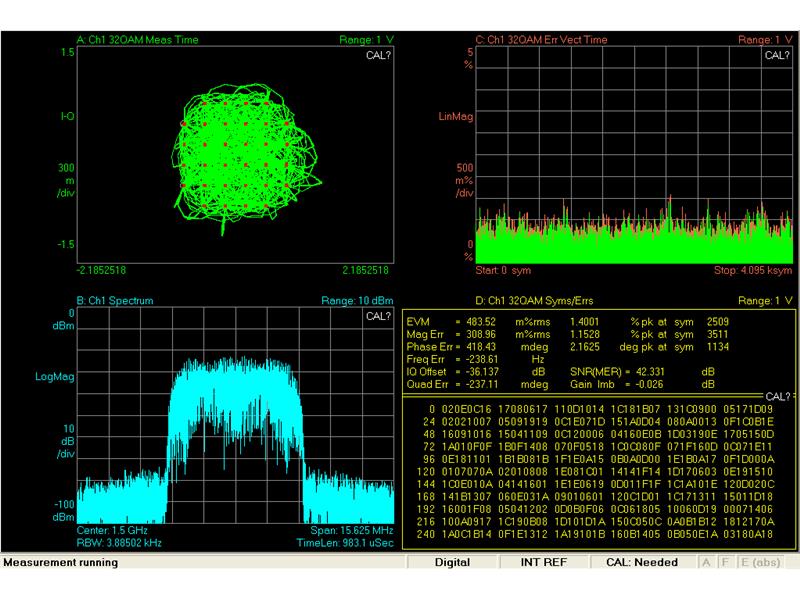

  • Zewnętrzna modulacja IQ z SDG6000X jako sygnał podstawowego pasma IQ.

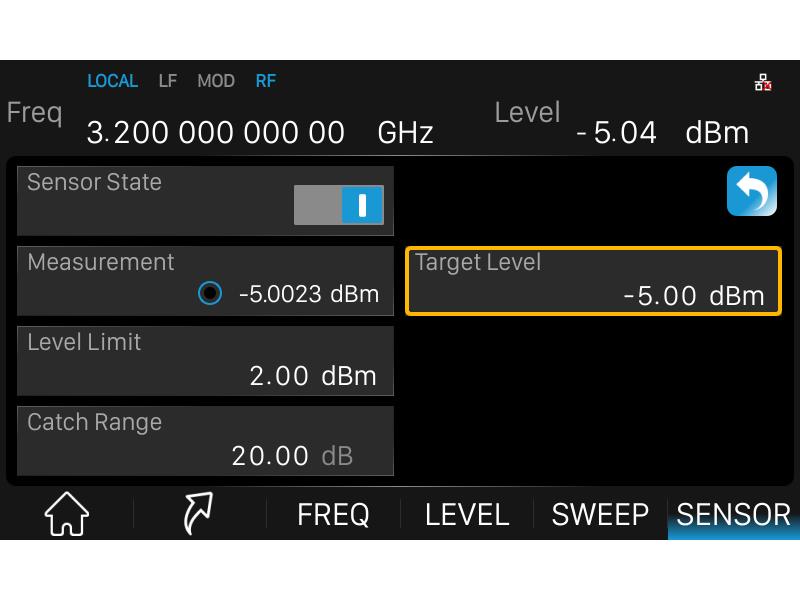

  • Zestaw USB pomiaru mocy.

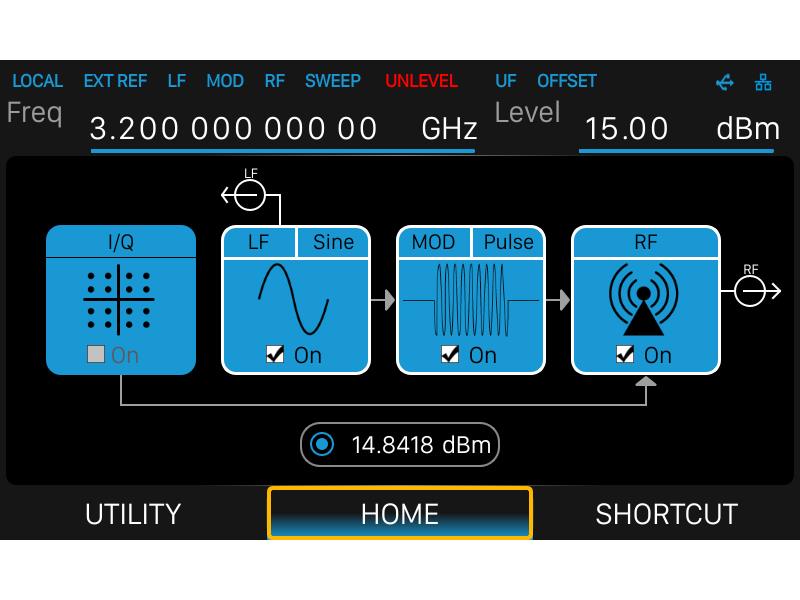

  • 5 calowy pojemnościowy, dotykowy ekran TFT, wsparcie myszki i klawiatury.
  • Sterowanie poprzez przeglądarkę na PC.

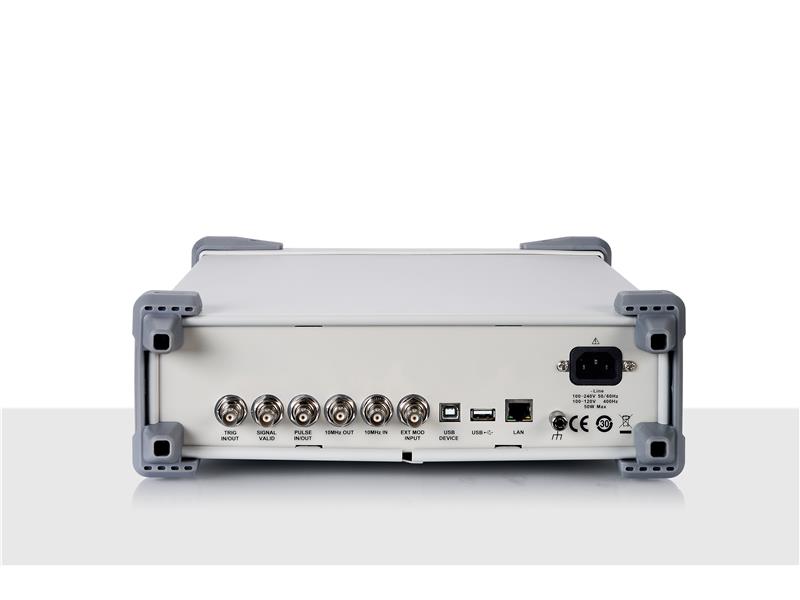

  • Interfejsy standardowe: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet).
  • Interfejs opcjonalny: GPIB.

Dane techniczne

Zakres częstotliwości:

  • Model SSG3032X: Tryb CW 9kHz ÷ 3,2GHz.
  • Model SSG3021X: Tryb CW 9kHz ÷ 2,1GHz.
  • Model SSG3032X-IQE: Tryb CW 9kHz ÷ 3,2GHz oraz tyb IQ 10MHz ÷ 3,2GHz.
  • Model SSG3021X-IQE: Tryb CW 9kHz ÷ 2,1GHz oraz tyb IQ 10MHz ÷ 2,1GHz.

Więcej informacji:
https://www.tomtronix.pl/siglent/ssg3000x.aspx
