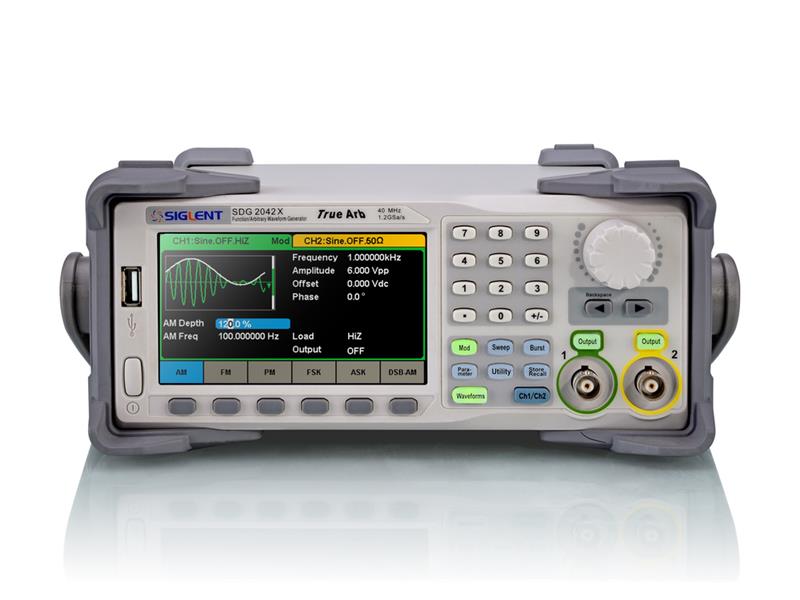

Generatory sygnałów Siglent seria SDG2000X

Profesjonalna instrukcja obsługi w języku polskim.

Seria SDG2000X Siglenta to dwukanałowe arbitralne generatory funkcji z pasmem do 120MHz, szybkością próbkowania 1,2GSa/s, 16-bitową rozdzielczością pionową i długością przebiegu arbitralnego do 8Mpts.

Samodzielnie opracowane technologie TrueArb oraz EasyPulse pomagają wyeliminować słabości nieodłączne związane z tradycyjnymi generatorami DDS podczas generowania przebiegów arbitralnych, prostokątnych oraz impulsowych.

Dzięki wyżej wspomnianym zaletom, SDG2000X może dostarczać użytkownikom różnorodne sygnały o wysokiej wierności i o małych fluktuacjach, które mogą spełnić rosnące wymagania dla złożonych i rozbudowanych zastosowań.

Cechy szczególne

- Oferowane modele:
    - SDG2042X, pasmo do 40MHz,
    - SDG2082X, pasmo do 80MHz,
    - SDG2122X, pasmo do 120MHz,
- Dwukanałowe,
- Maksymalna amplituda sygnału 20Vpp,
- Wysoka wierność przebiegu, 80dB zakres dynamiczny,
- Szybkość próbkowania 1,2GSa/a,
- 16-bitowa rozdzielczość pionowa,
- Innowacyjna technologia TrueArb, oparta na architekturze point-to-point, wspiera dowolny przebieg arbitralny 8pts ÷ 8Mpts z szybkością próbkowania w zakresie 1μSa/s ÷ 75MSa/s,
- Innowacyjna technologia EasyPulse, umożliwiająca generowanie przebiegów prostokątnych i impulsowych o małych fluktuacjach, zapewniających szeroki zakres i ekstremalnie dużą precyzję regulacji szerokości impulsu oraz czasów narastania/opadania,
- Wiele typów analogowych oraz cyfrowych modulacji: AM, DSB-AM, FM, PM, FSK, ASK i PWM,
- Funkcja Sweep i Burst,
- Licznik częstotliwości o wysokiej precyzji,
- Standardowe interfejsy: USB Host, USB Device（USBTMC), LAN (VXI-11), opcjonalnie GPIB,
- 4,3" ekran dotykowy dla ułatwienia obsługi.

System próbkowania w wysokich parametrach
Zaletą systemu próbkowania o szybkości 1,2GSa/s i 16-bitowej rozdzielczości jest uzyskiwanie przez SDG2000X ekstremalnie wysokiej dokładności kształtu i amplitudy, zapewniające dokładne rekonstruowanie przebiegów o małych odkształceniach.

Doskonałe działanie kanału analogowego
Pasmo kanałów analogowych udowadnia, że jest większe niż 120MHz, poprzez wykonywanie testu odpowiedzi częstotliwościowej z białym szumem.
Sinusoida wyjściowa o wysokiej wierności.
Zdolność wyprowadzania dużych sygnałów przy dużej częstotliwości. Amplituda 20Vpp może być gwarantowana na obu kanałach nawet przy 20MHz.
Niski szum tła, poprawia stosunek sygnału do szumu.

Innowacyjna technologia EasyPulse
Gdy przebieg Prostokątny/Impulsowy jest generowany przez DDS, wtedy będzie występowała fluktuacja o jeden cykl zegarowy, jeżeli szybkość próbkowania nie jest wielokrotnością częstotliwości wyjściowej. Technologia EasyPulse wykorzystana w SDG2000X skutecznie pokonuje słabości konstrukcji DDS i pomaga w wytwarzaniu przebiegów Prostokątnych/Impulsowych o małej fluktuacji.

Innowacyjna technologia TrueArb
Dla przebiegów arbitralnych, TrueArb ma nie tylko zalety tradycyjnych DDS, ale również eliminuje prawdopodobieństwo, że DDS może powodować poważne fluktuacje i odkształcenia.

TrueArb generuje przebiegi arbitralne punkt po punkcie, nigdy nie omija żadnego punktu, więc może odtworzyć wszystkie szczegóły przebiegu, jaki został zdefiniowany.

Dane techniczne

- Pasmo: 40MHz (SDG2042X), 80MHz (SDG2082X), 120MHz (SDG2122X),
- Szybkość próbkowania: 1,2GSa/s (Interpolacja 4X),
- Rozdzielczość pionowa: 16 bitów,
- Ilość kanałów: 2,
- Max amplituda: ±10V,
- Wyświetlacz: 4,3" ekran dotykowy, 480 x 272 x RGB,
- Interfejsy:
     - Standardowe: USB Host, USB Device, LAN,
     - Opcjonalne: GPIB (USB-GPIB adapter).
