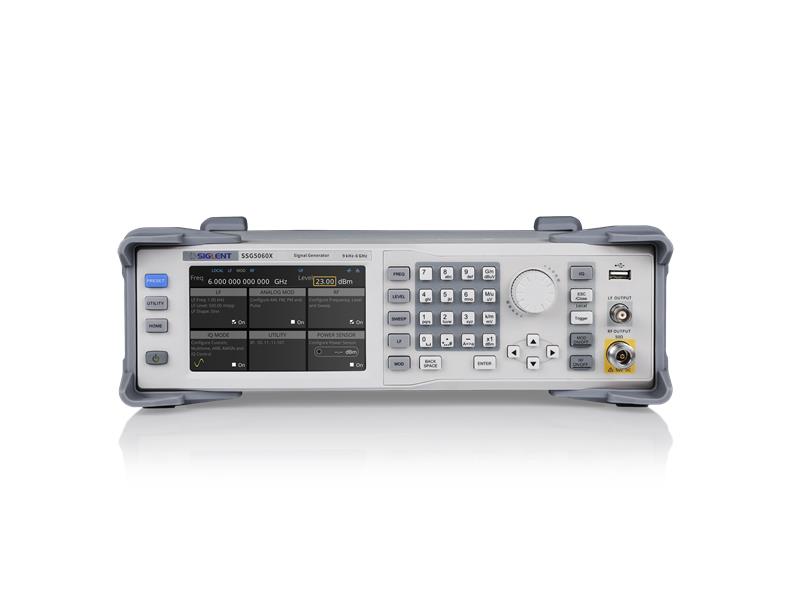

Generatory sygnałów RF Siglent Seria SSG5000X
Siglent SSG5000X
Producent:
Siglent
Numer katalogowy:
SSG5000X

Profesjonalna instrukcja obsługi w języku polskim.

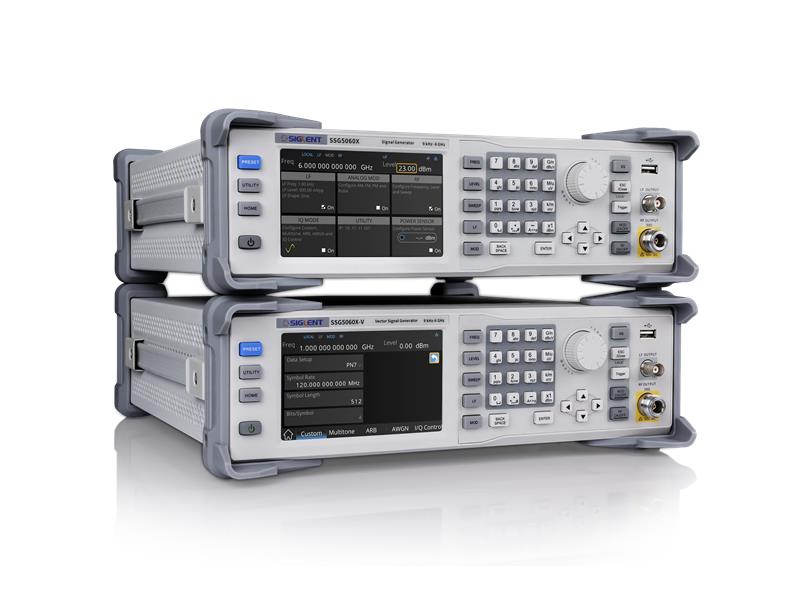

Modele: SSG5040X, SSG5060X, SSG5040X-V, SSG5060X-V

Generatory sygnałowe z serii SSG5000X mogą generować sygnały analogowe oraz wektorowe, posiadają zakres częstotliwości od 9kHz do 4GHz lub 6GHz. Charakteryzują się wiodącymi w przemyśle możliwościami pod względem szumu fazy, czystości spektrum, pasma, EVM i mocy wyjściowej.

Wewnętrzny generator modulacji kwadraturowych IQ i funkcja odtwarzania przebiegu czyni prostym tworzenie nawet najbardziej złożonych typów sygnałów. Pokrywają one również większość ważnych pasm RF do cyfrowej komunikacji bezprzewodowej i zawierają pliki standardowych przebiegów.

Generatory SSG5000X Siglenta są potężnymi i niedrogimi źródłami sygnałów idealnymi dla badań i rozwoju, edukacji oraz produkcji.

Cechy szczególne

  • Dostępne modele:
    - SSG5040X - częstotliwość do 4GHz,
    - SSG5060X - częstotliwość do 6GHz,
    - SSG5040X-V - częstotliwość do 4GHz i tryb modulacji IQ,
    - SSG5060X-V - częstotliwość do 6GHz i tryb modulacji IQ.
  • Rozdzielczość ustawienia częstotliwości: 0,001Hz.
  • Maksymalna moc wyjściowa: +26dBm (typowo).
  • Szum fazy: -120dBc/Hz przy 1GHz, 20kHz offset (typowo).

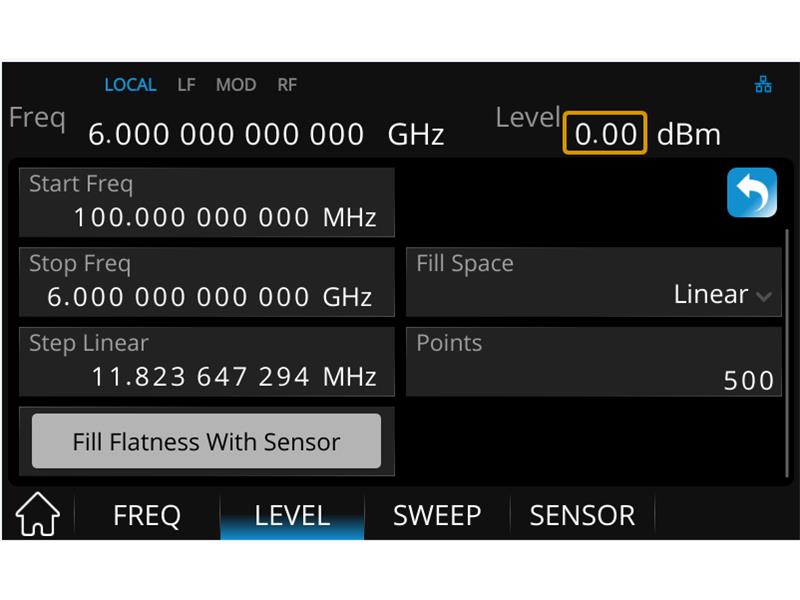

  • Programowana przez użytkownika korekcja płaskości.
  • Zapewnia modulację analogową AM, FM, PM z wykorzystaniem źródła wewnętrznego, zewnętrznego lub wewnętrznego+zewnętrznego.
  • Generator pojedynczego impulsu, podwójnego impulsu oraz łańcuchu impulsów (opcja).

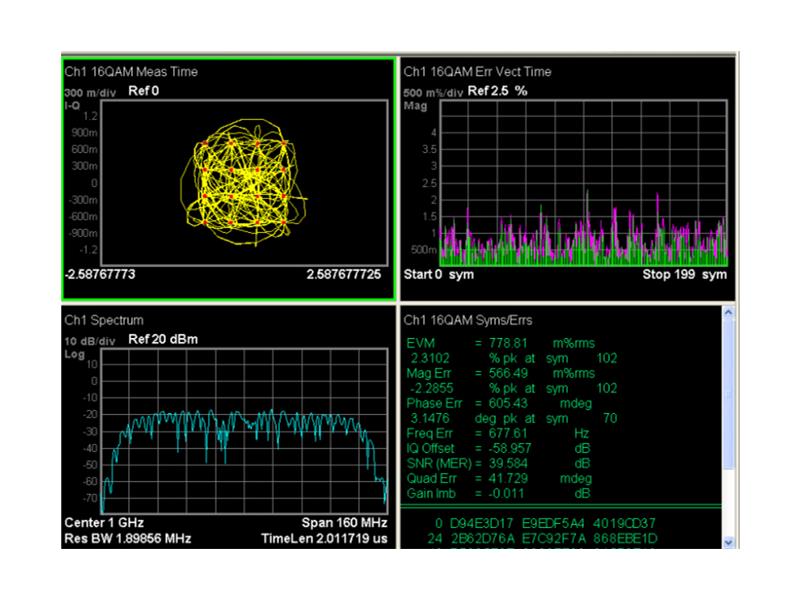

  • Wewnętrzna modulacja kwadraturowa IQ z 150MHz pasmem modulacji z perfekcyjną kalibracją fabryczną.

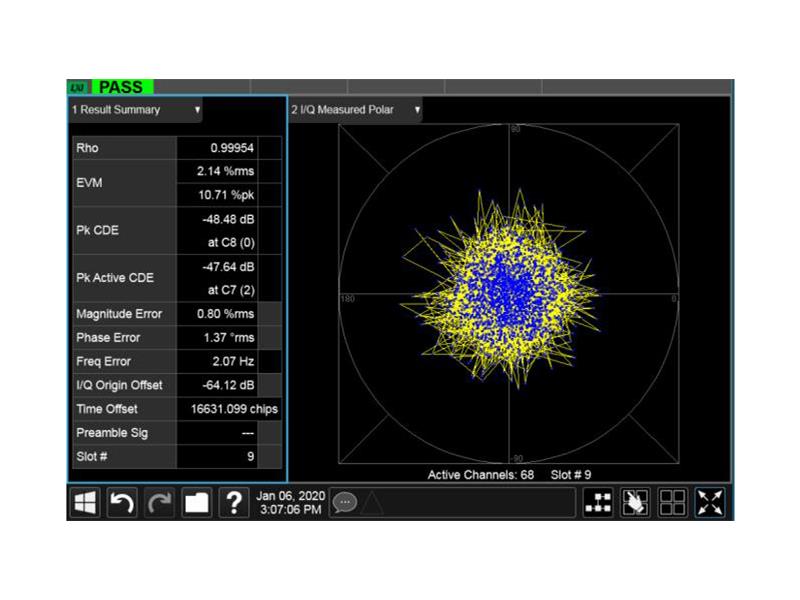

  • Wbudowane cyfrowe pliki z przebiegami standardów komunikacyjnych takich, jak 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
  • Wewnętrzny tryb generowania sygnałów QAM, FSK, ASK, MSK.

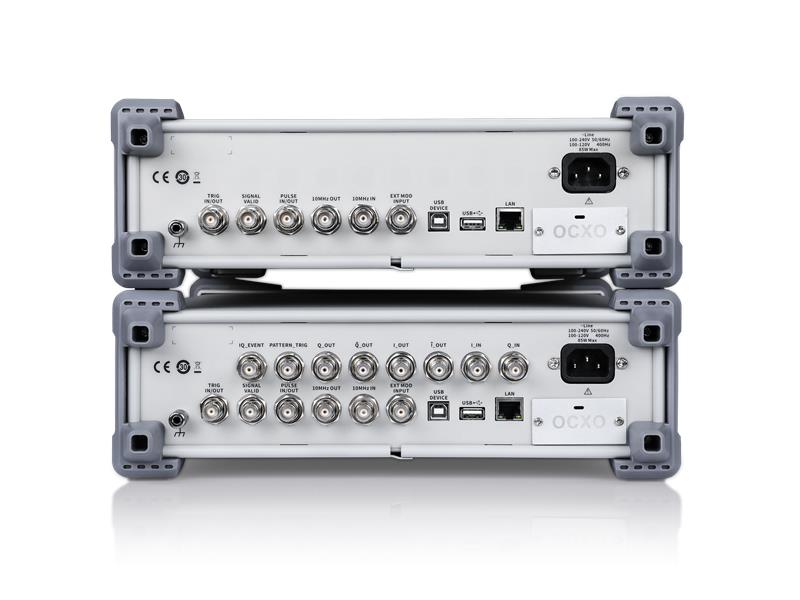

  • Wyjścia analogowe różnicowe I/Q.
  • Wejście zewnętrzne analogowe I/Q.
  • Współpraca z sensorem mocy USB.
  • 5 calowy ekran dotykowy pojemnościowy TFT, myszka i klawiatura na wyposażeniu.
  • Możliwość zdalnego sterowania z poziomu przeglądarki na PC.
  • Standardowe interfejsy: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet).
  • Opcjonalny interfejs: GPIB.

Dane techniczne

Model SSG5040X
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz

Model SSG5060X
Zakres częstotliwości: Tryb CW 9kHz ÷ 6GHz

Model SSG5040X-V
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz, Tryb IQ 10MHz ÷ 4GHz

Model SSG5060X-V
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz, Tryb IQ 10MHz ÷ 6GHz

  • Rozdzielczość częstotliwości: 0,001Hz.
  • Rozdzielczość amplitudy: 0,01dB.
  • Szum fazy: -120 dBc/Hz przy 1GHz, offset 20kHz (typ.).
  • Wyświetlacz: 5 calowy pojemnościowy ekran dotykowy, RGB (800*480px).

Więcej informacji:
https://www.tomtronix.pl/siglent/ssg5000x.aspx
