- Producent:
- HT Instruments
- Numer katalogowy:
- F3000
Profesjonalna instrukcja obsługi w języku polskim.

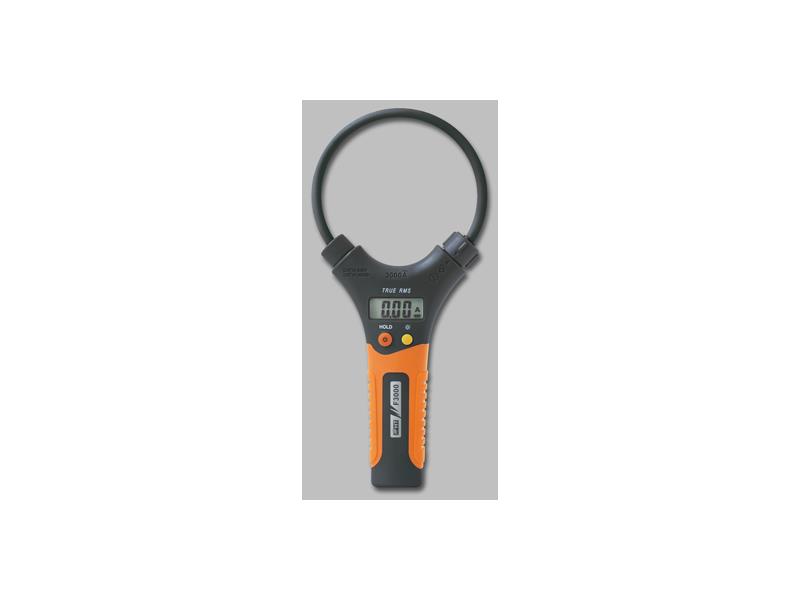

Profesjonalny miernik cęgowy F3000 jest przeznaczony do pomiarów prądów AC do 3000A TRMS z automatycznym wyborem podzakresów. Jest zgodny z CAT IV 600V, CAT III 1000V spełnia normy IEC/EN61010-1.
W konstrukcji przyrządu zastosowano innowacyjne rozwiązanie pomiaru prądu za pomocą elastycznej cewki Rogowskiego, dzięki czemu możliwy jest pomiar przewodnika o maksymalnej średnicy 110mm, pozwala to na łatwe wykonywanie pomiarów w każdych warunkach.
Przyrząd posiada szeroki wyświetlacz z odczytem do 3000, funkcję Data HOLD oraz podświetlenie wyświetlacza pozwalające na wygodną pracę nawet w warunkach słabego oświetlenia.
Funkcja automatycznego wyłączenia zasilania oszczędza energię baterii.
Cechy szczególne
- Pomiar prądu AC do 3000A
- Pomiary TRMS
- Elastyczne cęgi o dużej średnicy wewnętrznej
- Automatyczna zmiana zakresów
- Podświetlenie wyświetlacza
- Automatyczny wyłącznik zasilania
Dane techniczne
Dane elektryczne
Dokładność pokazano, jako [% wartości odczytanej + (ilość cyfr * rozdzielczość)] w warunkach odniesienia 23°C ±5°, <80%RH
Prąd AC TRMS (automatyczna zmiana zakresów)
Zakres Rozdzielczość Dokładność (*), (**) Pasmo Max odczyt poza zakresem
30,00A 0,01A ±(3% odczytu + 5 cyfr) 45 ÷ 500Hz 33,00A
300,0A 0,1A ±(3% odczytu + 5 cyfr) 45 ÷ 500Hz 330,0A
3000A 1A ±(3% odczytu + 5 cyfr) 45 ÷ 500Hz 3300A
UWAGA: odczyt wyświetlacza jest zerowany dla wartości < 10 cyfr
(*) Dokładność względem przebiegu sinusoidalnego. Przebiegi nie sinusoidalne należy rozważać, jak poniżej.
Dodatkowy błąd z powodu współczynnika szczytu (CF) sygnałów nie sinusoidalnych:
C.F: 1.0 ÷ 2.0 -> dodać 3.0% odczytu
C.F: 2.0 ÷ 2.5 -> dodać 5.0% odczytu
C.F: 2.5 ÷ 3.0 -> dodać 7.0% odczytu
(**) Dokładność związana z centrum szczęk, bez pól magnetycznych/elektrycznych i w temperaturze odniesienia.
Błędy z powodu niecentrycznego położenia przewodnika w stosunku do cewki są następujące:
- Błąd 2.0% odczytu (odległość 15mm od centrum cewki)
- Błąd 2.5% odczytu (odległość 25mm od centrum cewki)
- Błąd 3.0% odczytu (odległość 35mm od centrum cewki)
Dane ogólne
Dane mechaniczne
- Wymiary: 280 x 120 x 25mm
- Waga (bez baterii): 170g
- Max średnica przewodnika: 110mm
- Długość cewki Rogowskiego: 254mm (10")
Zasilanie
- Typ baterii: 2x1,5V alkaliczne typu AAA LR03
- Czas pracy z baterii: około 200 godzin
- Automatyczne wyłączenie: po około 20 min braku aktywności
Wyświetlacz
- Charakterystyka: 4 LCD (max 3000), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
- Szybkość próbkowania: 4 razy/sek
- Typ konwersji: TRMS
Warunki klimatyczne
- Temperatura odniesienia: 23°C ± 5°C
- Temperatura pracy: 0 ÷ 50 °C
- Wilgotność pracy: <80% RH
- Temperatura magazynowania: -20 ÷ 60 °C
- Wilgotność magazynowania: <80% RH
Normy związane
- Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032
- Izolacja: podwójna
- Stopnień zapylenia: 2
- Max wysokość użytkowania: 2000m
- Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi
