ED1N, ED3N - Jedno i Trój-fazowe dławiki sieciowe

Dławiki sieciowe ED1N stosuje się w jednofazowych układach zasilających najczęściej do ochrony tyrystorów i tranzystorów mocy przed gwałtownym wzrostem prądu przewodzenia. Ponadto dławiki sieciowe ograniczają przepięcia komutacyjne w obwodzie oraz amplitudę impulsów prądu wstecznego przy wyłączaniu tyrystorów. Dławiki sieciowe pełnią jednocześnie rolę zabezpieczenia sieci zasilającej przed propagacją wyższych harmonicznych.

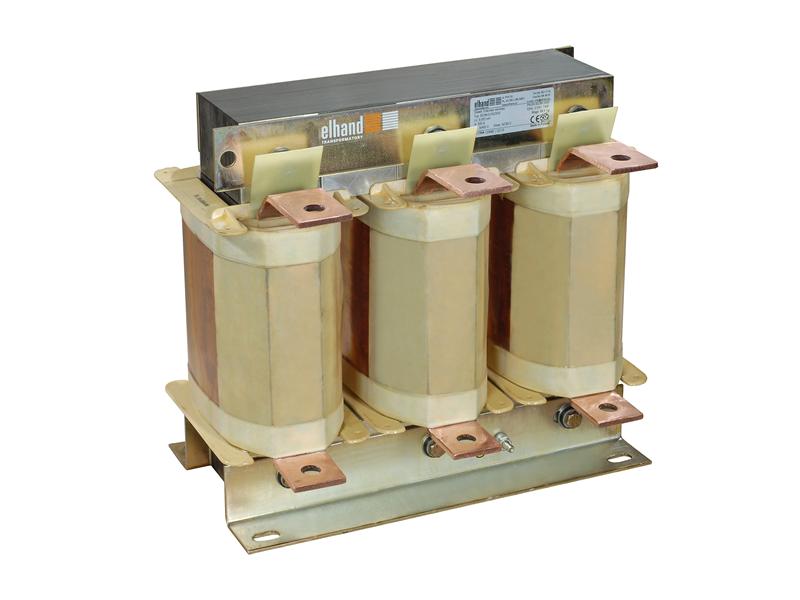

Trójfazowe dławiki sieciowe ED3N najczęściej współpracują z przekształtnikowymi układami napędowymi. Dławiki te ograniczają szybkość narastania prądu rozruchowego w układzie oraz wzajemne oddziaływania komutacyjne przekształtników zasilanych z tego samego transformatora. Proces komutacji w układach z dławikami silnikowymi przebiega łagodnie, a przepięcia komutacyjne są tłumione. Dławiki sieciowe ED3N zabezpieczają ponadto sieć zasilającą przed niekorzystnym wpływem przekształtników ograniczając propagację wyższych harmonicznych w sieci. W tabelach zestawiono dławiki o napięciu znamionowym 400V. Podczas przepływu prądu znamionowego na dławiku wystąpi 4%-owy spadek napięcia
