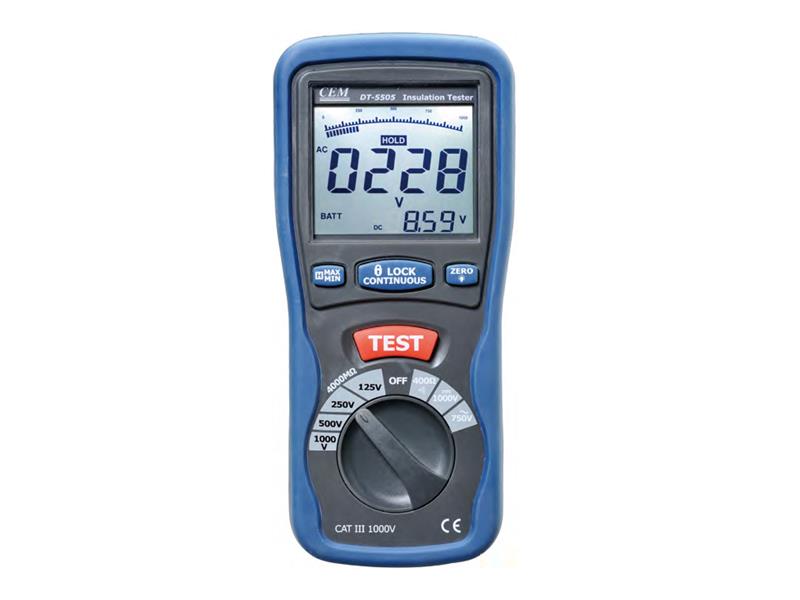

DT-5505 Miernik rezystancji izolacji do 1kV

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

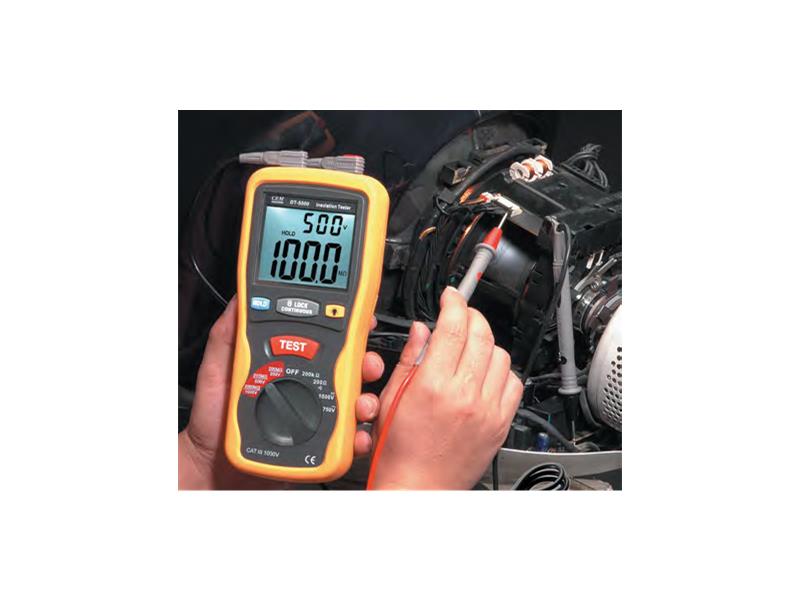

Megaomomierz DT-5505 jest przyrządem niezwykle pomocnym podczas badania instalacji elektrycznych. Wykonując badania izolacji, może zapewnić napięcia pomiarowe 125V, 250V, 500V oraz 1000V oraz na każdym zakresie może dostarczyć prąd powyżej 1mA zapewniający szybkie naładowanie pojemności izolacji.

Posiada funkcję automatycznej zmiany podzakresów, potrafi mierzyć rezystancje do 4000MΩ z rozdzielczością 1kΩ. Te charakterystyki są zgodne z wymaganiami bezpieczeństwa CE.

- Do wyboru cztery napięcia pomiarowe rezystancji izolacji 125V, 250V, 500V, 1000V.
- Automatyczne rozładowanie pojemności w celu dodatkowej ochrony użytkownika.
- Wykrywanie obecności napięcia na badanym obiekcie i wstrzymanie pomiaru izolacji, jeżeli zostanie wykryte napięcie o wartości >30V.
- 1mA prąd pomiarowy na zakresach MΩ przy napięciu znamionowym.
- Pomiar ciągłości prądem 200mA.
- Pomiar rezystancji do 400Ω.
- Pomiar napięcia DC do 1000V.
- Pomiar napięcia AC do 750V.
- Funkcja rejestracji MIN/MAX oraz Data Hold.
- Wygodny obrotowy przełącznik wyboru funkcji pomiarowej.
- Spełnianie norm bezpieczeństwa IEC61010-1 CAT III 1000V.
- Duży podwójny wyświetlacz LCD ze skalą analogową i z podświetleniem pozwalającym na pracę w warunkach słabego oświetlenia.
- Funkcja blokowania pomiaru dla ułatwienia obsługi.

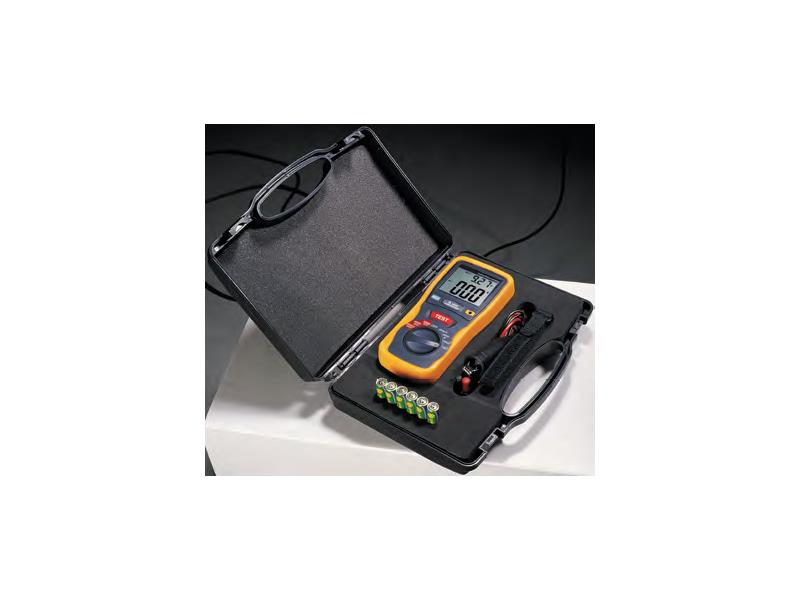

- Futerał ułatwiający transport.
- Na wyposażeniu świadectwo wzorcowania z wynikami pomiarów.

Dane techniczne

Pomiar rezystancji izolacji
Napięcie: 125V (0% do +10%).
Zakres, rozdzielczość, dokładność
0,125 ÷ 4,000MΩ, 0,001MΩ, ±(2%+10)
4,001 ÷ 40,00MΩ 0,01MΩ ±(2%+10)
40,01 ÷ 400,0MΩ 0,1MΩ ±(4%+5)
400,1 ÷ 4000MΩ 1MΩ ±(5%+5)
Prąd pomiarowy: 1mA przy obc.125kΩ.
Prąd zwarcia: ≤1mA.

Napięcie: 250V (0% do +10%).
Zakres, rozdzielczość, dokładność
0,250 ÷ 4,000MΩ, 0,001MΩ, ±(2%+10)
4,001 ÷ 40,00MΩ 0,01MΩ ±(2%+10)
40,01 ÷ 400,0MΩ 0,1MΩ ±(3%+5)
400,1 ÷ 4000MΩ 1MΩ ±(4%+5)
Prąd pomiarowy: 1mA przy obc.250kΩ.
Prąd zwarcia: ≤1mA.

Napięcie: 500V (0% do +10%).
Zakres, rozdzielczość, dokładność
0,500 ÷ 4,000MΩ, 0,001MΩ, ±(2%+10)
4,001 ÷ 40,00MΩ 0,01MΩ ±(2%+10)
40,01 ÷ 400,0MΩ 0,1MΩ ±(2%+5)
400,1 ÷ 4000MΩ 1MΩ ±(4%+5)
Prąd pomiarowy: 1mA przy obc.500kΩ.
Prąd zwarcia: ≤1mA.

Napięcie: 1000V (0% do +10%).
Zakres, rozdzielczość, dokładność
1,000 ÷ 4,000MΩ, 0,001MΩ, ±(3%+10)
4,001 ÷ 40,00MΩ, 0,01MΩ, ±(2%+10)
40,01 ÷ 400,0MΩ, 0,1MΩ, ±(2%+5)
400,1 ÷ 4000MΩ, 1MΩ, ±(4%+5)
Prąd pomiarowy: 1mA przy obc.1MΩ.
Prąd zwarcia: ≤1mA.

Pomiar napięcia AC (40 ÷ 400Hz)
Zakres: 750V.
Rozdzielczość: 1V.
Dokładność: ±(1,2% odczytu ±10cyfr).
Impedancja wejściowa: 10MΩ.
Wytrzymałość: 750Vrms.

Pomiar napięcia DC
Zakres: 1000V.
Rozdzielczość: 1V.
Dokładność: ±(0,8% odczytu ±3cyfry).
Impedancja wejściowa: 10MΩ.
Wytrzymałość: 1000Vrms.

Pomiar ciągłości
Zakres: ≤35Ω.
Rozdzielczość: 0,01Ω.
Max napięcie rozwarcia: 5,8V.
Wytrzymałość: 250Vrms.
Prąd zwarcia ≥200mA.

Pomiar rezystancji
Zakres, rozdzielczość, dokładność
40,00Ω, 0,01Ω, ±(1,2% + 3)
400,0Ω 0,1Ω, ±(1,2% + 3)
Max. napięcie rozwarcia: 5,8V.
Wytrzymałość: 250Vrms.

Dane ogólne
- Wyświetlacz LCD podwójny z linijką analogową.
- Szybkość odświeżania 2,5 odczyty na sekundę.
- Normy bezpieczeństwa IEC 61010-1.
- Stopień zapylenia 2.
- Wysokość do 2000m.
- Do użytku w pomieszczeniach.
- Zasilanie DC9V: 1,6V szt. 6 typu AA.
- Warunki pracy 0° ÷ 40°C; <80%RH.
- Warunki magazynowania -10° ÷ 60°C; <70%RH.
- Wymiary 200 x 92 x 50mm.
- Waga około 700g (z bateriami).
