DT-396 Miernik cęgowy pirometr

Instrukcja obsługi w j.polskim

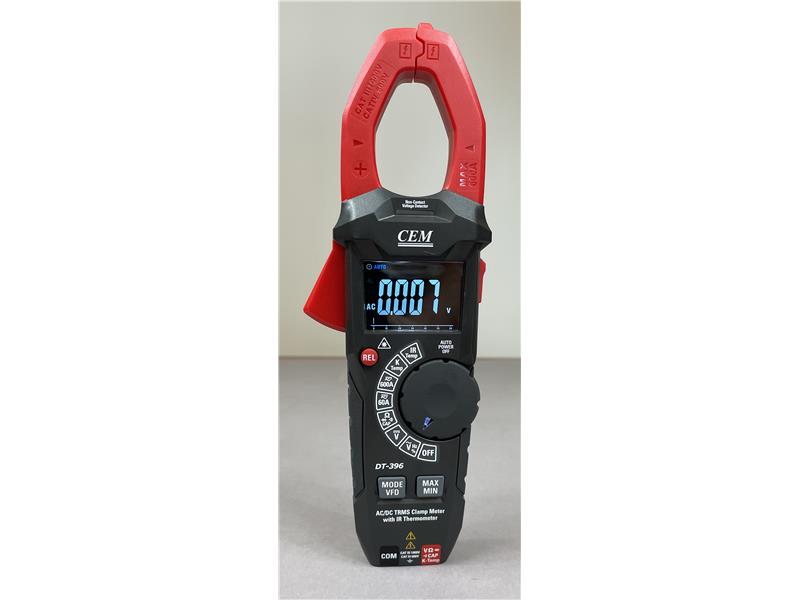

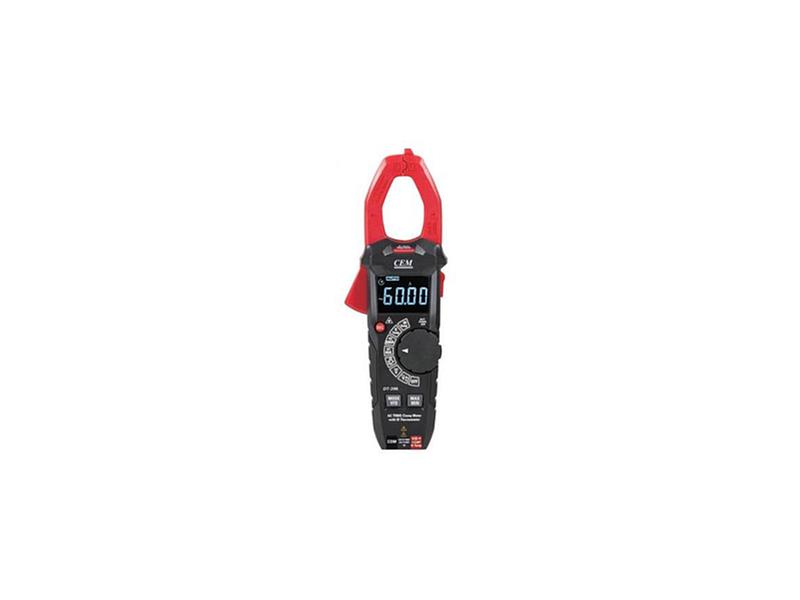

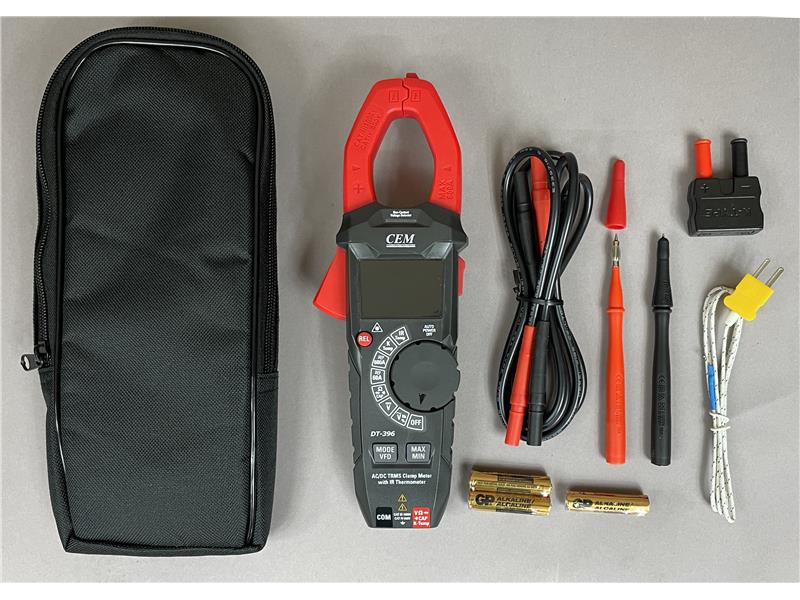

DT-396 to wielofunkcyjny cęgowy multimetr cyfrowy z wbudowanym pirometrem.

Cechy szczególne

• Funkcje pomiarowe:

           - Prąd DC 60/600A
           - Prąd AC 60/600A
           - Napięcie DC do 1000V
           - Napięcie AC do 1000V
           - Rezystancja do 60MΩ
           - Pojemność do 100mF
           - Częstotliwość do 10kHz
           - Wypełnienie przebiegu
           - Temperatura (dotykowo) do 1000°C
           - Temperatura (pirometr) -30°C ÷ 350°C

• Duży, czytelny wyświetlacz z bargrafem
• Wbudowany pirometr z celownikiem laserowym

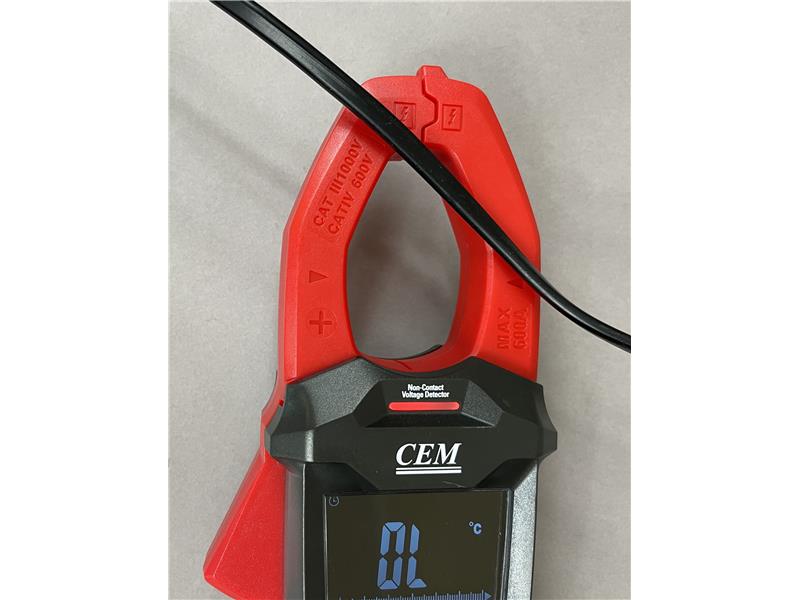

• Okno szczęk: 33mm
• Test diody
• Test ciągłości z brzęczykiem
• Wyświetlacz LCD do 6000
• Funkcja MIN/MAX
• Funkcja REL
• Funkcja Data Hold

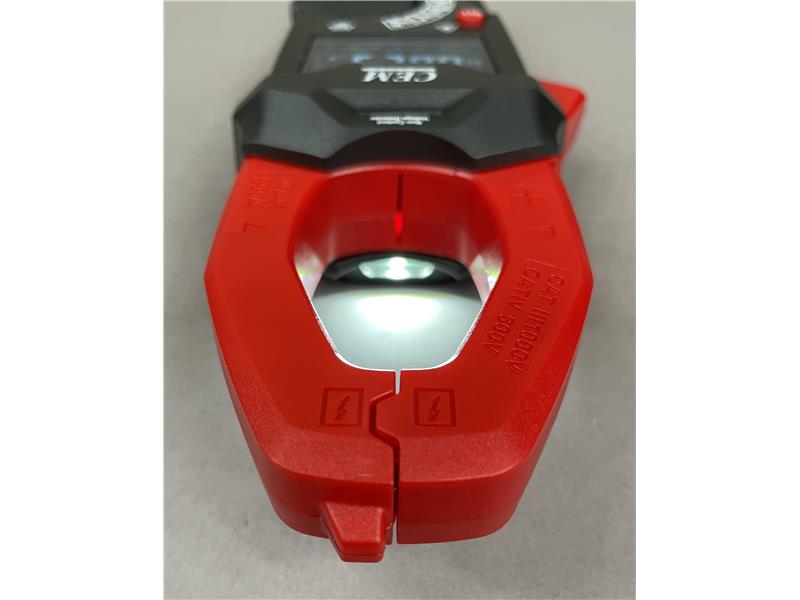

• Wbudowana latarka
• Bezdotykowe wykrywanie obecności napięcia NCV
• Filtr dolnoprzepustowy VFD

Dane techniczne

• Okno szczęk: ok. 33mm
• Pomiary AC: True RMS
• Test diody: prąd pomiarowy typowo 0,3mA; napięcie rozwarcia typowo 3,2V DC
• Test ciągłości: próg brzęczyka < 50Ω, prąd pomiarowy < 0,5mA
• Sygnalizacja rozładowania baterii: piktogram na wyświetlaczu
• Sygnalizacja przepełnienia: "OL"
• Szybkość pomiarów: 2 rezy/sek.
• Impedancja wejściowa: > 10MΩ (VDC i VAC)
• Wyświetlacz: LCD 6000
• Prąd AC: 50 do 60Hz (AAC)
• Pasmo napięcia AC: 50 do 1000Hz (VAC)
• Temperatura
    - Pracy: 5 ÷ 40°C
    - Magazynowania: -20 ÷ 60°C
• Wilgotność:
    - Pracy: max 80% do 31°C maleje linowo do 50% przy 40°C
    - Magazynowania: <80%
• Wysokość pracy: 2000m

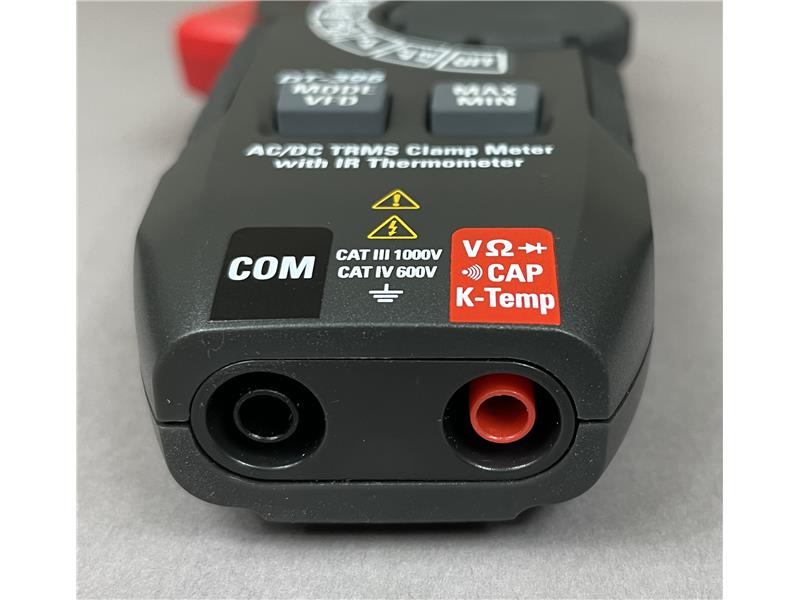

• Bezpieczeństwo: CAT IV 600V, CAT III 1000V
• Do pracy w pomieszczeniach
• Baterie: 3 x AA NEDA 15A IEC LR6
• Automatyczne wyłączenie zasilania: około 15 minut

Prąd DC
Zakres             Rozdzielczość             Dokładność
60A                        0,01A        ±(2,8% odczytu + 8 cyfr)
600A                       0,1V         ±(2,8% odczytu + 5 cyfr)

Prąd AC (50/60Hz)
Zakres              Rozdzielczość              Dokładność
60A                        0,01A          ±(1,5% odczytu + 10 cyfr)
600A                       0,1V           ±(1,5% odczytu + 10 cyfr)

Napięcie DC
Zakres              Rozdzielczość               Dokładność
600mV                   0,1mV            ±(0,8% odczytu + 4 cyfry)
6V                         0,001V            ±(1,2% odczytu + 5 cyfr)
60V                        0,01V             ±(1,2% odczytu + 5 cyfr)
600V                       0,1V              ±(1,2% odczytu + 5 cyfr)
1000V                       1V               ±(1,2% odczytu + 5 cyfr)

Napięcie AC
Zakres               Rozdzielczość                Dokładność
6V                         0,001V             ±(1,5% odczytu + 5 cyfr)
60V                        0,01V              ±(1,5% odczytu + 5 cyfr)
600V                       0,1V               ±(1,5% odczytu + 5 cyfr)
1000V                       1V                ±(1,5% odczytu + 5 cyfr)

Rezystancja
Zakres                Rozdzielczość                 Dokładność
600Ω                       0,1Ω                ±(1,5% odczytu + 6 cyfr)
6kΩ                       0,001kΩ             ±(2,0% odczytu + 5 cyfr)
60kΩ                       0,01kΩ             ±(2,0% odczytu + 5 cyfr)
600kΩ                      0,1kΩ              ±(2,0% odczytu + 5 cyfr)
6MΩ                      0,001MΩ            ±(2,8% odczytu + 10 cyfr)
60MΩ                     0,01MΩ             ±(2,8% odczytu + 10 cyfr)

Pojemność
Zakres                  Rozdzielczość                Dokładność
999,9nF                    0,1nF               ±(4% odczytu + 6 cyfr)
9,999µF                  0,001µF              ±(4% odczytu + 6 cyfr)
99,99µF                   0,01µF               ±(4% odczytu + 6 cyfr)
999,9µF                    0,1µF                ±(4% odczytu + 6 cyfr)
9,999mF                 0,001mF              ±(6% odczytu + 15 cyfr)
99,99mF                  0,01mF               ±(6% odczytu + 15 cyfr)

Częstotliwość
Zakres                   Rozdzielczość                Dokładność
5 ÷ 9,999Hz                0,001Hz           ±(1,5% odczytu + 6 cyfr)
99,99Hz                       0,01Hz            ±(1,5% odczytu + 6 cyfr)
999,9Hz                        0,1Hz             ±(1,5% odczytu + 6 cyfr)
9,999kHz                    0,001kHz          ±(1,5% odczytu + 6 cyfr)
Czułość: >8Vrms

Wypełnienie
Zakres                    Rozdzielczość                 Dokładność
20% ÷ 80%                  0,1%              ±(1,2% odczytu + 5 cyfr)
Czułość: >8Vrms

Temperatura (sonda typu K)
Zakres                    Rozdzielczość                  Dokładność
-20°C ÷ 1000°C             0,1°C               ±(3,0% odczytu + 3°C)
Nie obejmuje błędu sondy

Temperatura IR (pirometr)
Zakres                     Rozdzielczość                   Dokładność
-30°C ÷ 350°C               0,1°C                   ±3°C dla -30 ÷ 0°C
                                                        ±2% lub ±2°C dla 0 ÷ 350°C
D:S=4:1

Uwaga:
Dokładności podano, jako ±(% wartości odczytanej + liczba najmniej znaczących cyfr) przy 23°C±5°C, dla wilgotności względnej <80%RH. Dokładność podana powyżej dotyczy 40% ÷ 80% każdego zakresu pomiarowego. Dla pomiarów prądu poza tym zakresem błędy rosną o 1,5%, natomiast dla innych funkcji pomiarowych rosną o 1,0%
