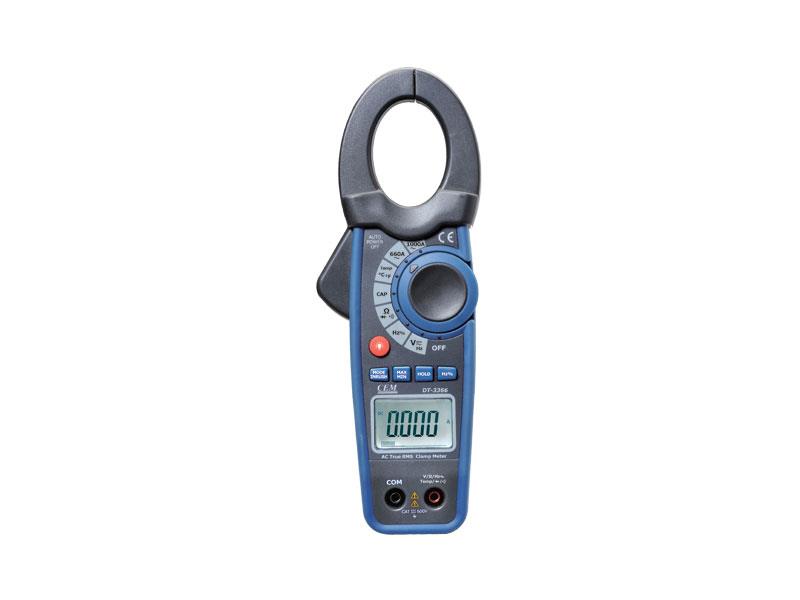

DT-3368 Miernik cęgowy True Rms
CEM DT-3368
Producent:
CEM
Numer katalogowy:
DT-3368

Profesjonalna instrukcja obsługi w języku polskim.

DT-3368 to profesjonalny miernik cęgowy 1000A AC/DC, wyposażony w dodatkowe funkcje pomiarowe: napięcia AC/DC, rezystancji, częstoliwości, temperatury, cyklu pracy i ciągłości.

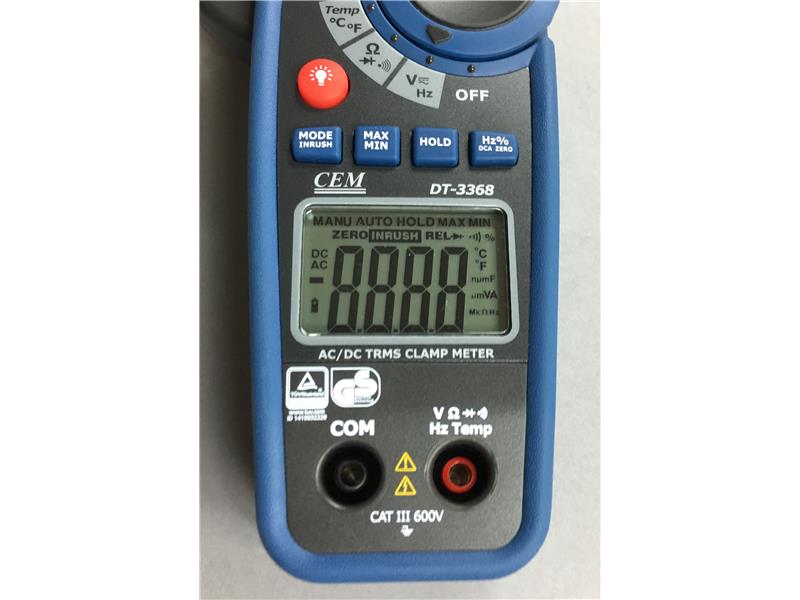

Posiada czytelny wyświetlacz LCD z licznikiem 6600 oraz z linijką analogową i podświetleniem zapewniającym odczyty w warunkach słabego oświetlenia. Wszystkie wejścia są zabezpieczone zgodnie z wymaganiami normy EN61010-1 CAT II 1000V/CAT III 600V.

Zwiększone bezpieczeństwa pomiarów dzięki podwójnej obudowie z tworzywa.

Cechy szczególne:

- Funkcje pomiarowe:
     - Prąd DC: do 1000A,
     - Prąd AC: do 1000A,
     - Napięcie DC: do 600V,
     - Napięcie AC: do 600V,
     - Rezystancja: do 66MΩ,
     - Częstotliwość: do 15kHz,
     - Cykl pracy,
     - Temperatura: do 760°C,
     - Test ciągłości z brzęczykiem,
     - Test diody,
- Pomiar True RMS,
- Wyświetlacz LCD z podświetleniem,
- Przetwornik analogowo-cyfrowy z licznikiem do 6600,
- Linijka analogowa: bargraf z 60 segmentami,
- Elektroniczne zabezpieczenie wejść,
- Funkcja Data Hold,
- Funkcja zerowania DCA,
- Funkcja Min/Max Hold,
- Automatyczny wyłącznik zasilania,
- Sygnalizacja rozładowania baterii,
- Rozwarcie szczęk 30mm,
- Pomiar prądu rozruchu,

Dane techniczne:

Dane ogólne
- Rozwarcie szczęk: ok. 30mm,
- Wyświetlacz LCD z licznikiem 6600 i podświetleniem,
- Test ciągłości: próg brzęczyka 40Ω, prąd pomiarowy < 0,5mA,
- Test diody: prąd testu typowo 0,3mA, napięcie rozwarcia typowo <3VDC,
- Sygnalizacja rozładowanej baterii: "BAT" na wyświetlaczu,
- Sygnalizacja przekroczenia zakresu: "OL" na wyświetlaczu,
- Szybkość pomiaru: nominalnie 2 odczyty na sekundę,
- Prąd rozruchu: czas integracji 100ms (trwania pomiaru),
- Czujnik temperatury: termopara typu K,
- Impedancja wejściowa: 10MΩ (VDC i VAC),
- Pasmo AC: 50 do 400Hz (AAC i VAC),
- Pomiar AC True RMA (AAC i VAC),
- Temperatura pracy: 5°C do 40°C,
- Temperatura magazynowania: -20°C ÷ 60°C,
- Wilgotność pracy: max 80% do 31°C, maleje liniowo do 50% przy 40°C,
- Wilgotność magazynowania: <80%,
- Wysokość pracy: max 2000m,
- Zasilanie: bateria 9V,
- Automatyczne wyłączenie zasilania po ok. 25 minutach,
- Wymiary: 229 x 80 x 49mm,
- Waga: 303g,
- Bezpieczeństwo: do użytkowania w pomieszczeniach zgodnie z wymaganiami dla podwójnej izolacji wg IEC1010-1 (1995): EN61010-1 (1995); kategoria przepięciowa CAT III 600V i CAT II 1000V, stopień zapylenia 2.

Prąd AC True RMS (50Hz do 60Hz)
Zakresy               Dokładności
660,0A               ±(2,5% odczytu + 8 cyfr)
1000A                ±(2,8% odczytu + 8 cyfr)
Prąd DC
Zakresy               Dokładności
660,0A               ±(2,5% odczytu + 5 cyfr)
1000A                ±(2,8% odczytu + 8 cyfr)
Napięcie DC
Zakresy               Dokładności
6,600V               ±(1,5% odczytu + 3 cyfry)
66,00V               ±(1,5% odczytu + 3 cyfry)
600,0V               ±(1,5% odczytu + 3 cyfry)
Napięcie AC True RMS (50Hz do 60Hz)
Zakresy               Dokładności
6,600V               ±(1,8% odczytu + 5 cyfr)
66,00V               ±(1,8% odczytu + 5 cyfr)
600,0V               ±(1,8% odczytu + 5 cyfr)
Rezystancja
Zakresy               Dokładności
660,0Ω               ±(1,0% odczytu + 4 cyfry)
6,600kΩ             ±(1,5% odczytu + 2 cyfry)
66,00kΩ             ±(1,5% odczytu + 2 cyfry)
660,0kΩ             ±(1,5% odczytu + 2 cyfry)
6,600MΩ             ±(2,5% odczytu + 3 cyfry)
66,00MΩ             ±(3,5% odczytu + 5 cyfr)
Częstotliwość
Zakresy               Dokładności
30Hz ÷ 15kHz      ±(1,2% odczytu + 2 cyfry)
Czułość:
30 ÷ 5kHz: min 10Vrms
5kHz÷15kHz: min 40Vrms
(przy wypełnieniu cyklu pracy 20% do 80%)
Cykl pracy
Zakres                 Dokładności
10%÷94,9%       ±(1,2% odczytu + 2 cyfry)
Szerokość impulsu: 100μs do 100ms;
Częstotliwość: 30Hz÷15kHz;
Czułość:
30÷5kHz: min 10Vrms;
5kHz÷15kHz: min 40Vrms
Temperatura (sonda typu K, nie zawiera dokładności sondy)
Zakres                  Dokładności
-20°C ÷ 760°C      ±(3% odczytu + 5°C)
Wytrzymałość wejść
Funkcja                                           Wytrzymałość wejścia
A DC; A AC                                      1000A DC/AC
V DC; V AC                                      600V DC/AC
Rezystancja, częstotliwość, test diody   250V DC/AC
Temperatura                                    60V DC, 24V AC
